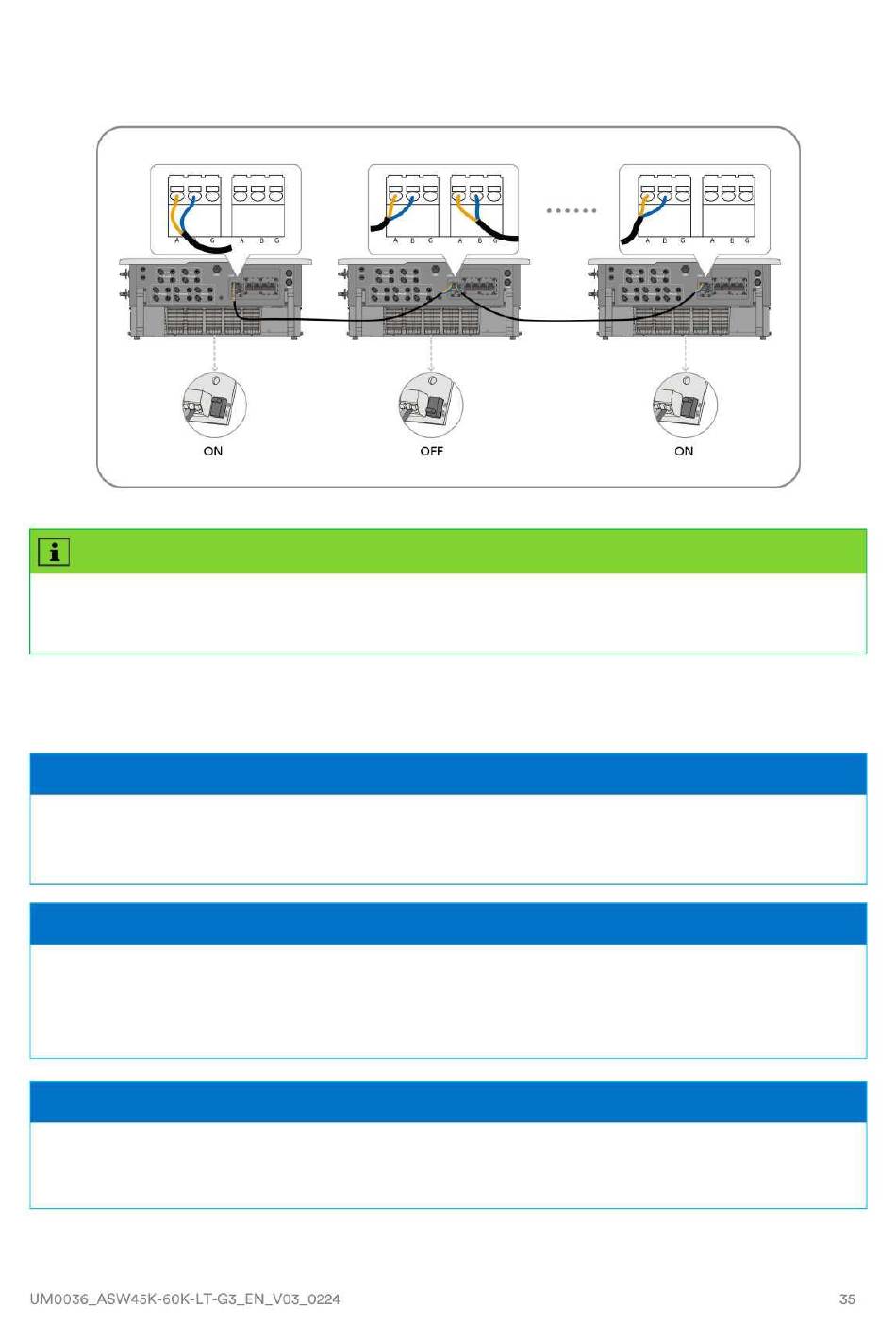

Wenn mehrere Wechselrichter in einer Daisy-Chain-Kommunikationskonfiguration angeschlossen sind, sind die DIP-Schaltereinstellungen folgende:
Es wird empfohlen, dreiadrige verdrillte Drähte zu wählen, um die Störschutzfähigkeit der RS485-Kommunikation zu verbessern.
Der Erdungsdraht des 3-adrigen verdrillten Drahtes kann an die Anschlussklemme G angeschlossen werden.
6.7 COM 3&4 - Anschluss des Rundsteuerempfängers/NS-Schutzes (optional)
HINWEIS
Schäden am Wechselrichter durch elektrostatische Entladung.
Interne Bauteile des Wechselrichters können durch elektrostatische Entladung irreparabel beschädigt werden.
•
Erden Sie sich, bevor Sie ein Bauteil berühren.
HINWEIS
Der Wechselrichter kann durch falsche Kommunikationsverkabelung beschädigt werden.
•
Interne Komponenten des Wechselrichters können durch falsche Verkabelung zwischen Stromkabel und Signalkabel irreparabel beschädigt
werden. Alle Garantieansprüche sind dann ungültig.
•
Bitte prüfen Sie die Verkabelung des RJ45-Steckers, bevor Sie den Kontakt crimpen.
HINWEIS
Wenn mehrere Wechselrichter an einen Rundsteuerempfänger angeschlossen sind und einer der RJ45-Kommunikationsanschlüsse des ersten
Wechselrichters an den Rundsteuerempfänger angeschlossen ist, wird der übrige RJ45-Kommunikationsanschluss an den nächsten Wechselrichter
angeschlossen. Die anderen Wechselrichter werden nacheinander über das gerade durchgehende Netzwerkkabel angeschlossen.
Wechselrichter
Wechselrichter
Wechselrichter mit WLAN-Stick
