2
Hinweise zur Dokumentation
2.1
Mitgeltende Unterlagen beachten
▶
Beachten Sie unbedingt alle Betriebs- und Installations-
anleitungen, die Komponenten der Anlage beiliegen.
2.2
Unterlagen aufbewahren
▶
Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen an den Anlagenbetreiber weiter.
2.3
Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
Produkt – Artikelnummer
VWZ MWT 150
3
Produktbeschreibung
3.1
Beschreibung des Produkts
Das Produkt ist ein Zwischenwärmetauscher zur Trennung
des Heiz- und Wärmepumpenkreislaufs.
Der Wärmepumpenkreislauf kann sowohl mit einem Glykol-
Wassergemisch befüllt werden als auch mit Wasser. Wenn
der primäre Heizkreis (Wärmepumpenkreislauf) mit einem
Glykol-Wassergemisch (Soleflüssigkeit) gefüllt ist, dann ist
die Außeneinheit vor dem Einfrieren geschützt, auch wenn
diese elektrisch abgeschaltet ist oder im Falle eines Strom-
ausfalls.
6
0020143800
3.2

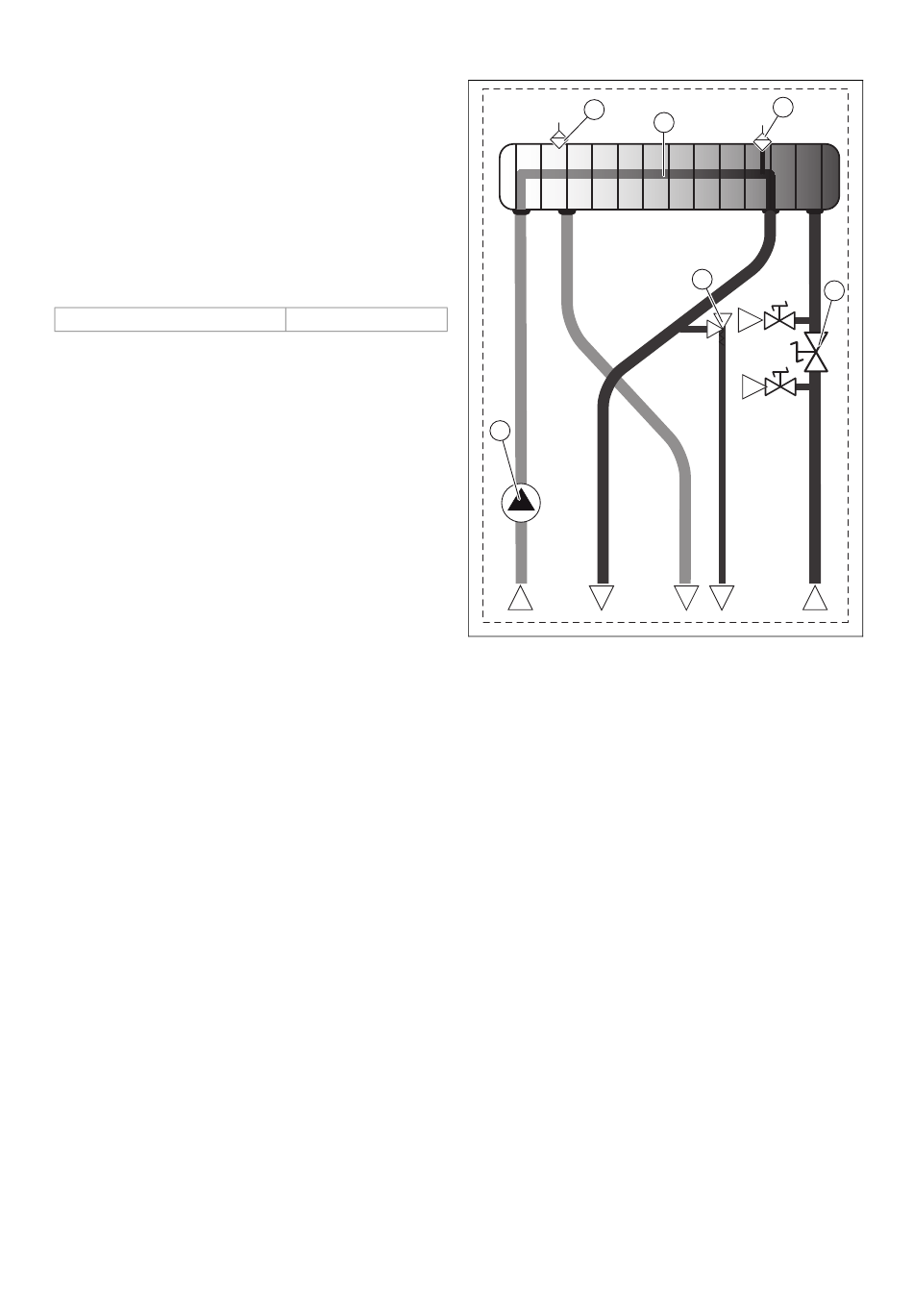

Aufbau des Produkts
3.2.1
Aufbau Produkt
2
1
B
A
1
Pumpe
2
Entlüftungshahn des
Wärmepumpenkreis-
laufs
3
Plattenwärmetauscher
4
Entlüftungshahn des
Heizkreises
5
Sicherheitsventil
6
Füllsystem
A
Rücklauf Heizkreis von
der Anlage
4
3
5
F
G
D
C
E
B
Vorlauf Heizkreis zur
Anlage
C
Vorlauf Wärmepumpen-
kreis zur Wärmepumpe
D
Ablauf des Sicherheits-
ventils
E
Rücklauf Wärmepum-
penkreis von der Wär-
mepumpe
F
Füllhahn / Entleerungs-
hahn
G
Füllhahn / Entleerungs-
hahn
Installationsanleitung 0020166669_06
