Konstant-Drehzahl
Empfehlung bei Anlagen mit unveränderlichem Anlagenwi-
derstand, die einen konstanten Volumenstrom erfordern.
Die Pumpe läuft in drei vorgegebenen Festdrehzahlstufen.
Werkseinstellung: Konstant-Drehzahl, Kennlinie III
1
Betriebs-LED, leuchtet
grün: Normalbetrieb,
leuchtet rot oder blinkt
rot oder grün: Störung
2

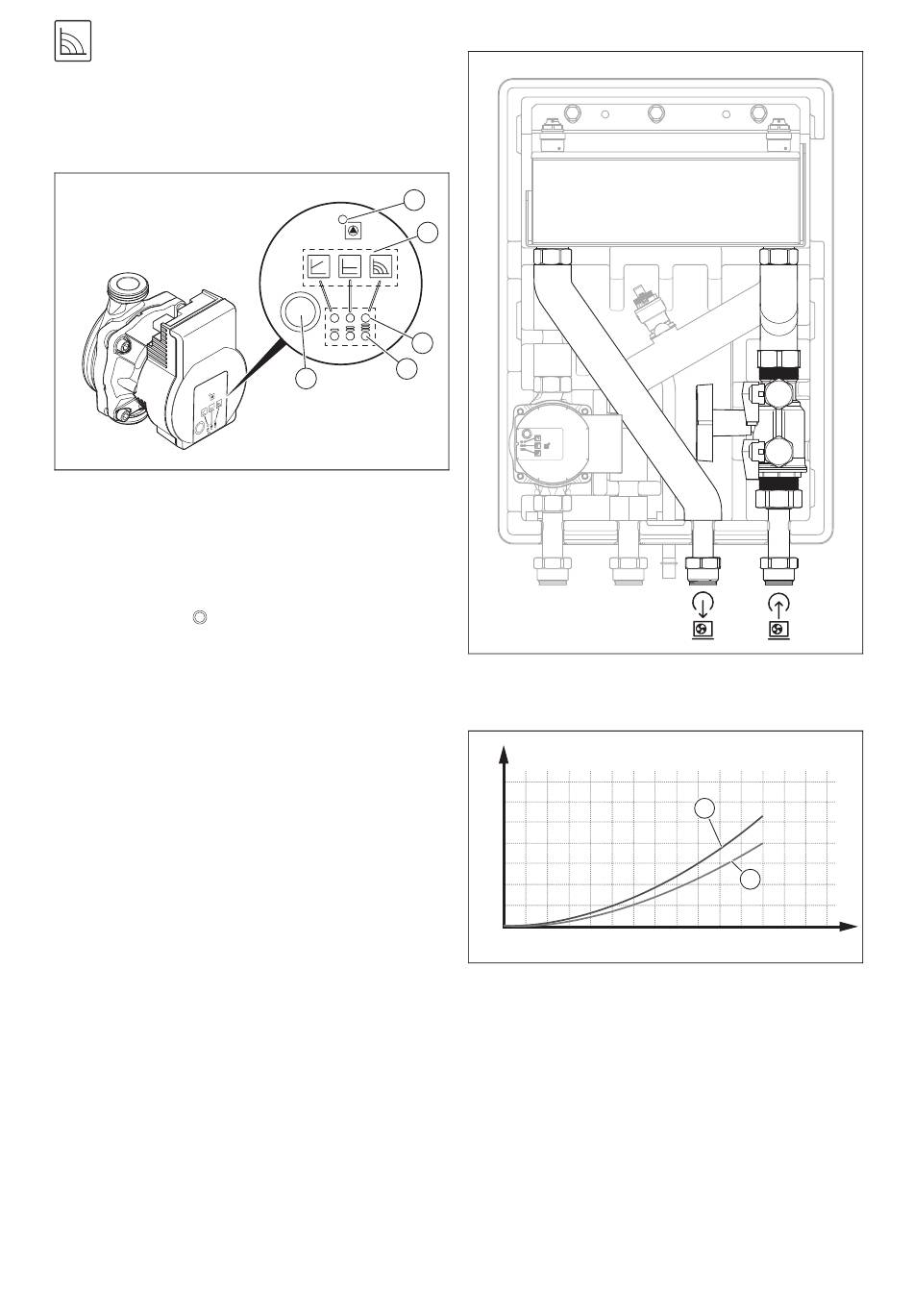

Regelungsarten
Bedienfeld an der Pumpe
▶
Drücken Sie kurz
, um die Regelungsart und die Kenn-
linie zu wählen.
◁
Jeder Tastendruck rückt im Uhrzeigersinn bei jeder
Regelungsart zunächst die Auswahl der Kennlinie
weiter, um danach zur nächsten Regelungsart zu
springen.
12
1
2
3
4
5
3
Anzeige-LEDs Rege-
lungsarten
4
Anzeige-LEDs Kennli-
nien
5
Einstelltaste
6.4
Druckverlust im Wärmepumpenkreis
A
Vorlauf Wärmepumpen-
kreis zur Wärmepumpe
A
300
250
200
150
100
50
0
500
1000
1500 2000 2500 3000
A
Druck (mbar)
B
Durchflussmenge
(l/Stunde)
B
Rücklauf Wärmepum-
penkreis von der Wär-
mepumpe
1
2
1
Durchflussmenge im
Wärmepumpenkreis mit
50 % Glykolgehalt
2
Durchflussmenge im
Wärmepumpenkreis mit
Wasser
Installationsanleitung 0020166669_06
