8 1
. 5
1.

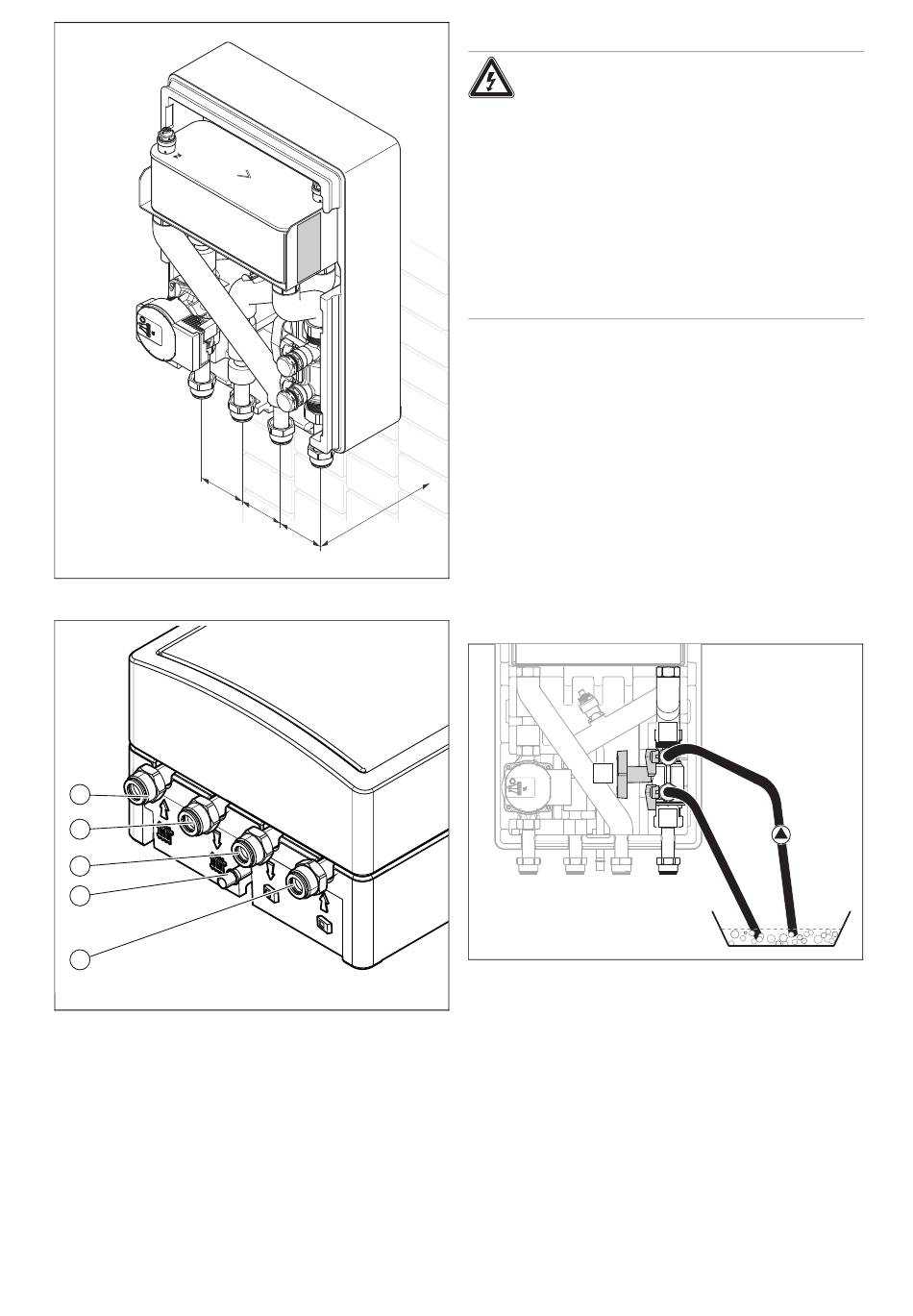

Prüfen Sie die Abstände.
1
2
3
4
5
1
Rücklauf Heizkreis von
der Anlage 1"
2
Vorlauf Heizkreis zur
Anlage 1"
3
Vorlauf Wärmepumpen-
kreis zur Wärmepumpe
1"
2.
Verwenden Sie ausschließlich die mit dem Produkt
mitgelieferten Originaldichtungen.
3.
Schließen Sie den Heizkreis wie angegeben an.
4.
Schließen Sie den Wärmepumpenkreis wie angegeben
an.
10
8 0
5
1 0
8 1
. 5
4
Ablauf des Sicherheits-
ventils zum Abwasser
5
Rücklauf Wärmepum-
penkreis von der Wär-
mepumpe 1"
5.2
Stromversorgung herstellen
Gefahr!
Lebensgefahr durch Stromschlag bei un-
sachgemäßem elektrischen Anschluss!
Ein unsachgemäß ausgeführter elektrischer
Anschluss kann die Betriebssicherheit des
Produkts beeinträchtigen und zu Personen
und Sachschäden führen.
▶
Die elektrische Installation muss von
einem anerkannten Fachhandwerker
durchgeführt werden, der für die Ein-
haltung der bestehenden Normen und
Richtlinien verantwortlich ist.
▶
Schließen Sie das vorinstallierte Netzanschlusskabel
der Pumpe an der Inneneinheit der Wärmepumpe an,
→ Installationsanleitung der Inneneinheit.
6
Inbetriebnahme
1.
Prüfen Sie, ob die hydraulischen und elektrischen An-
schlüsse korrekt ausgeführt sind.
2.
Prüfen Sie die Dichtheit der Anschlüsse.
3.
Entlüften Sie die Anlage.
4.
Befüllen Sie die Heizungsanlage.
5.
Schalten Sie das Produkt wieder ein.
6.1
Wärmepumpenkreis befüllen
A
1.
Schließen Sie die Befüllpumpe am Füllhahn (B) an.
2.
Schließen Sie ein Schlauchende am Entleerungshahn
(C) an.
3.
Legen Sie das andere Schlauchende in einen Behälter,
um eventuelle Solereste während der Entlüftung des
Kreises aufzufangen.
4.
Schließen Sie den Absperrhahn (A).
5.
Öffnen Sie die Hähne (B) und (C).
6.
Befüllen Sie den Wärmepumpenkreis.
7.
Schließen Sie die Hähne (B) und (C), sobald der Kreis
befüllt und entlüftet ist.
8.
Öffnen Sie den Absperrhahn (A).
B
C
Installationsanleitung 0020166669_06
