2 Avvertenze sulla documentazione
2.1 Osservanza della documentazione
complementare
▶
Attenersi tassativamente a tutti i manuali di servizio e
installazione allegati agli altri componenti dell'impianto.
2.2 Conservazione della documentazione
▶
Consegnare il presente manuale e tutta la documenta-
zione complementare all'utilizzatore dell'impianto.
2.3 Validità delle istruzioni
Le presenti istruzioni valgono esclusivamente per:
Codice di articolo del prodotto
VWZ MWT 150
3 Descrizione del prodotto
3.1 Descrizione del prodotto
Il prodotto è uno scambiatore di calore intermedio per la se-
parazione del circuito di riscaldamento e della pompa di ca-
lore.
Il circuito della pompa di calore può essere riempito sia con
una miscela di acqua e glicole sia con sola acqua. Se il cir-
cuito di riscaldamento primario (circuito della pompa di calo-
re) è riempito con una miscela di acqua e glicole (miscela in-
congelabile), l'unità esterna è protetta contro il gelo, anche
se questa è disinserita elettricamente o in caso di un guasto
elettrico.
0020166669_06 Istruzioni per l'installazione
0020143800

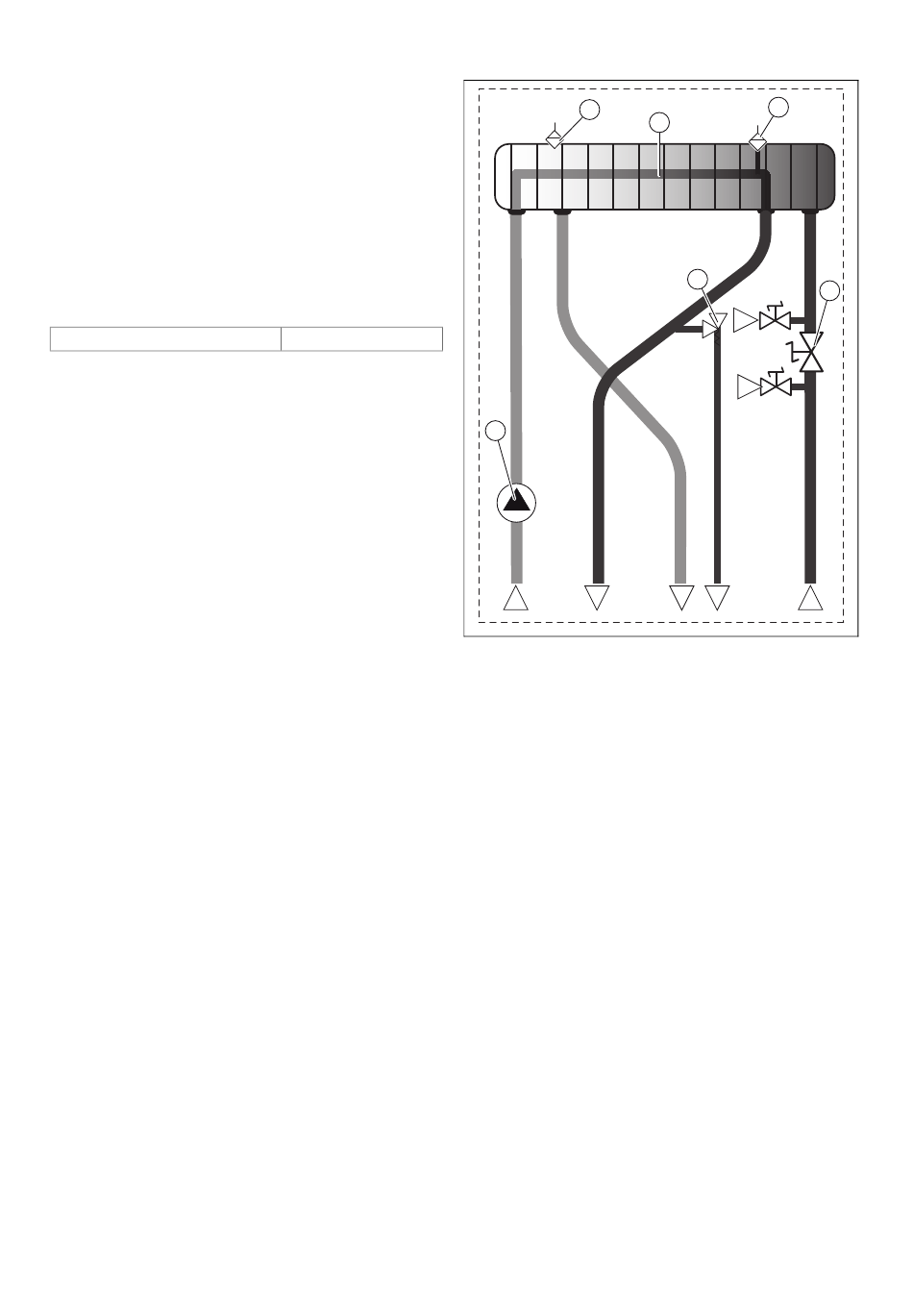

3.2 Struttura del prodotto
3.2.1 Struttura del prodotto
2
1
B
A
1 Pompa
2 Rubinetto di disaera-
zione del circuito della
pompa di calore
3 Scambiatore di calore a
piastre
4 Rubinetto di disaera-
zione del circuito di ri-
scaldamento
5 Valvola di sicurezza
6 Sistema di riempimento
A Ritorno circuito di riscal-
damento dall'impianto
4
3
5
6
F
G
D
C
E
B Mandata circuito di ri-
scaldamento all'im-
pianto
C Mandata circuito della
pompa di calore alla
pompa di calore
D Scarico della valvola di
sicurezza
E Ritorno circuito della
pompa di calore dalla
pompa di calore
F Rubinetto di riempi-
mento / rubinetto di sca-
rico
G Rubinetto di riempi-
mento / rubinetto di sca-
rico
