Beurteilung der Messung mit Hilfe der Hüllkurve

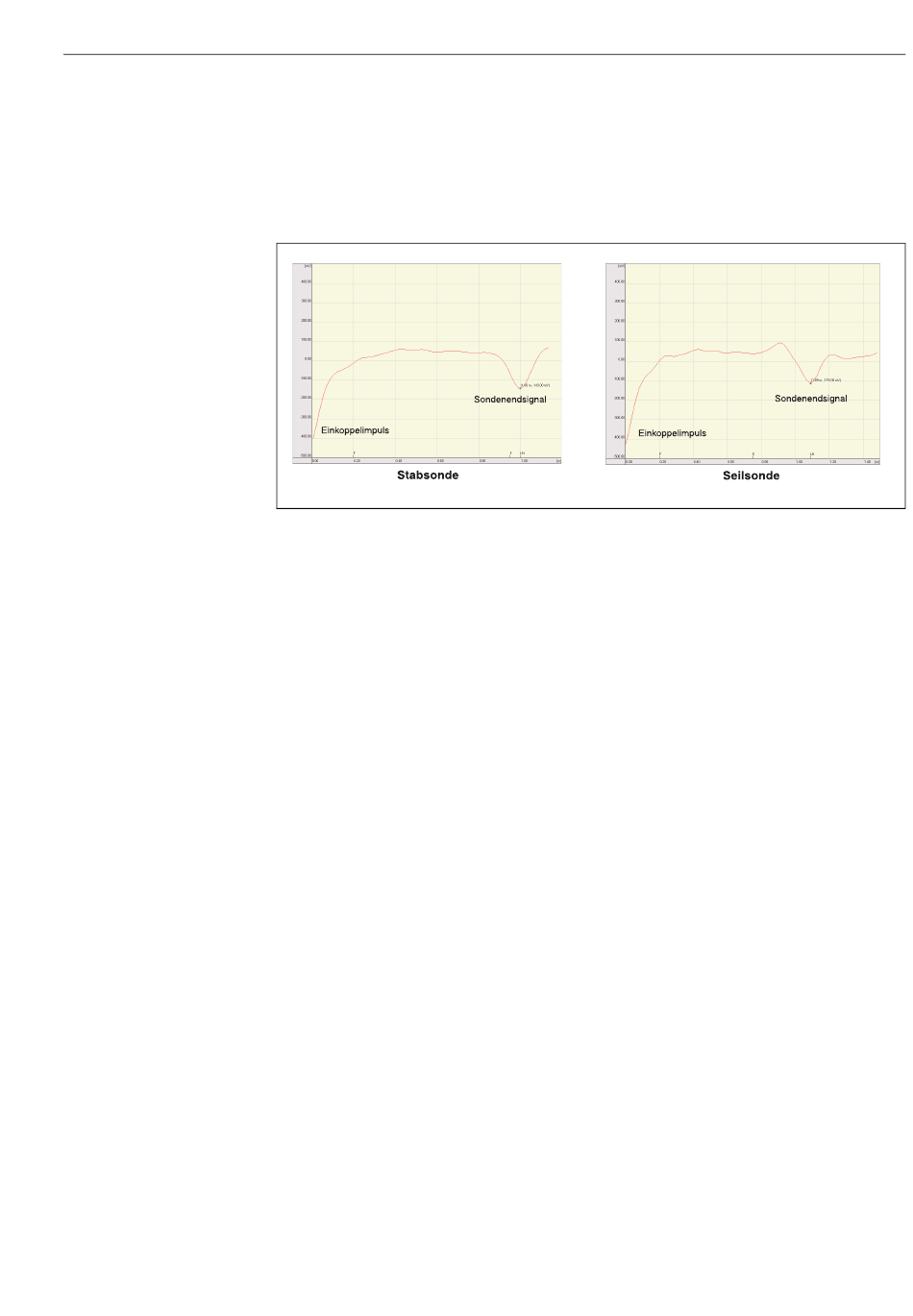

Typische Kurvenformen:
Die nachfolgenden Beispiele zeigen typische Kurvenformen einer Seil- bzw. Stabsonde bei leerem
Behälter. Bei allen Sondentypen ist negatives Sondenendsignal ersichtlich. Bei Seilsonden verur-
sacht das Endgewicht zusätzlich ein vorgelagertes positives Echo (siehe Abbildung Seilsonde).
Füllstandechos sind als positive Signale in der Hüllkurve zu erkennen. Störechos können sowohl
positiv (z.B. Reflektionen durch Einbauten) wie auch negativ (z.B Stutzen) sein.Für die Bewertung
wird die Hüllkurve, die Ausblendung und die Differenzkurve herangezogen. Füllstandechos werden
in der Differenzkurve gesucht.
