Levelflex M FMP45 mit HART/4...20 mA
!
Endress + Hauser

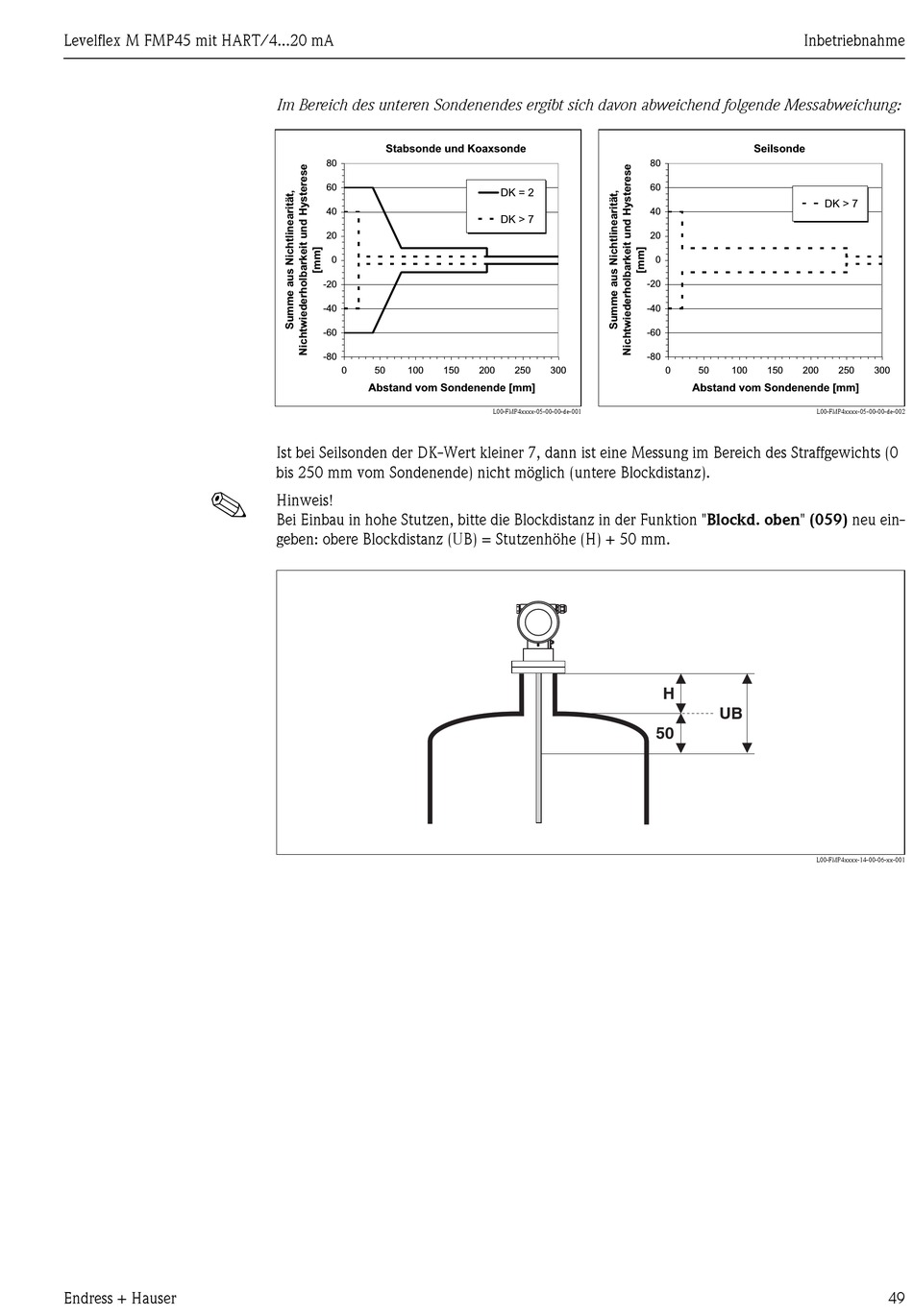

Im Bereich des unteren Sondenendes ergibt sich davon abweichend folgende Messabweichung:
Stabsonde und Koaxsonde
80
60
40
20
0
-20
-40
-60
-80
0
50
100
150
Abstand vom Sondenende [mm]
Ist bei Seilsonden der DK-Wert kleiner 7, dann ist eine Messung im Bereich des Straffgewichts (0
bis 250 mm vom Sondenende) nicht möglich (untere Blockdistanz).
Hinweis!
Bei Einbau in hohe Stutzen, bitte die Blockdistanz in der Funktion "Blockd. oben" (059) neu ein-
geben: obere Blockdistanz (UB) = Stutzenhöhe (H) + 50 mm.
80
60
DK = 2
40
DK > 7
20
-20
-40
-60
-80
200
250
300
L00-FMP4xxxx-05-00-00-de-001
Inbetriebnahme
Seilsonde
DK > 7
0
0
50
100
150
200
Abstand vom Sondenende [mm]
L00-FMP4xxxx-05-00-00-de-002
H
UB
50
L00-FMP4xxxx-14-00-06-xx-001
250
300
49
