Endress+Hauser Levelflex M FMP45 Betriebsanleitung Seite 17

Levelflex M FMP45 mit HART/4...20 mA
!
Endress + Hauser

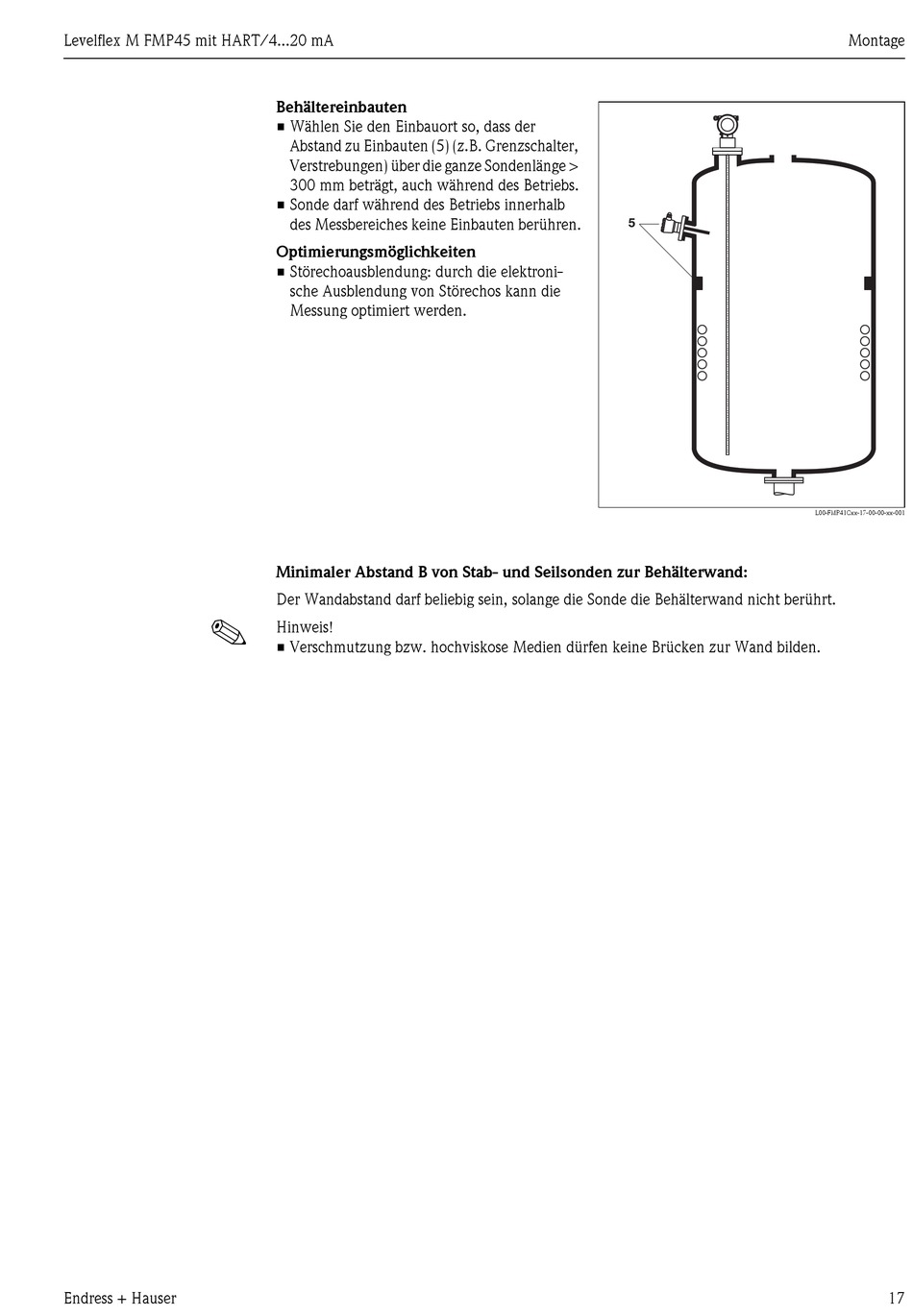

Behältereinbauten
• Wählen Sie den Einbauort so, dass der
Abstand zu Einbauten (5) (z.B. Grenzschalter,
Verstrebungen) über die ganze Sondenlänge >
300 mm beträgt, auch während des Betriebs.
• Sonde darf während des Betriebs innerhalb
des Messbereiches keine Einbauten berühren.
Optimierungsmöglichkeiten
• Störechoausblendung: durch die elektroni-
sche Ausblendung von Störechos kann die
Messung optimiert werden.
Minimaler Abstand B von Stab- und Seilsonden zur Behälterwand:
Der Wandabstand darf beliebig sein, solange die Sonde die Behälterwand nicht berührt.
Hinweis!
• Verschmutzung bzw. hochviskose Medien dürfen keine Brücken zur Wand bilden.
5
Montage
L00-FMP41Cxx-17-00-00-xx-001
17
