Montage
18

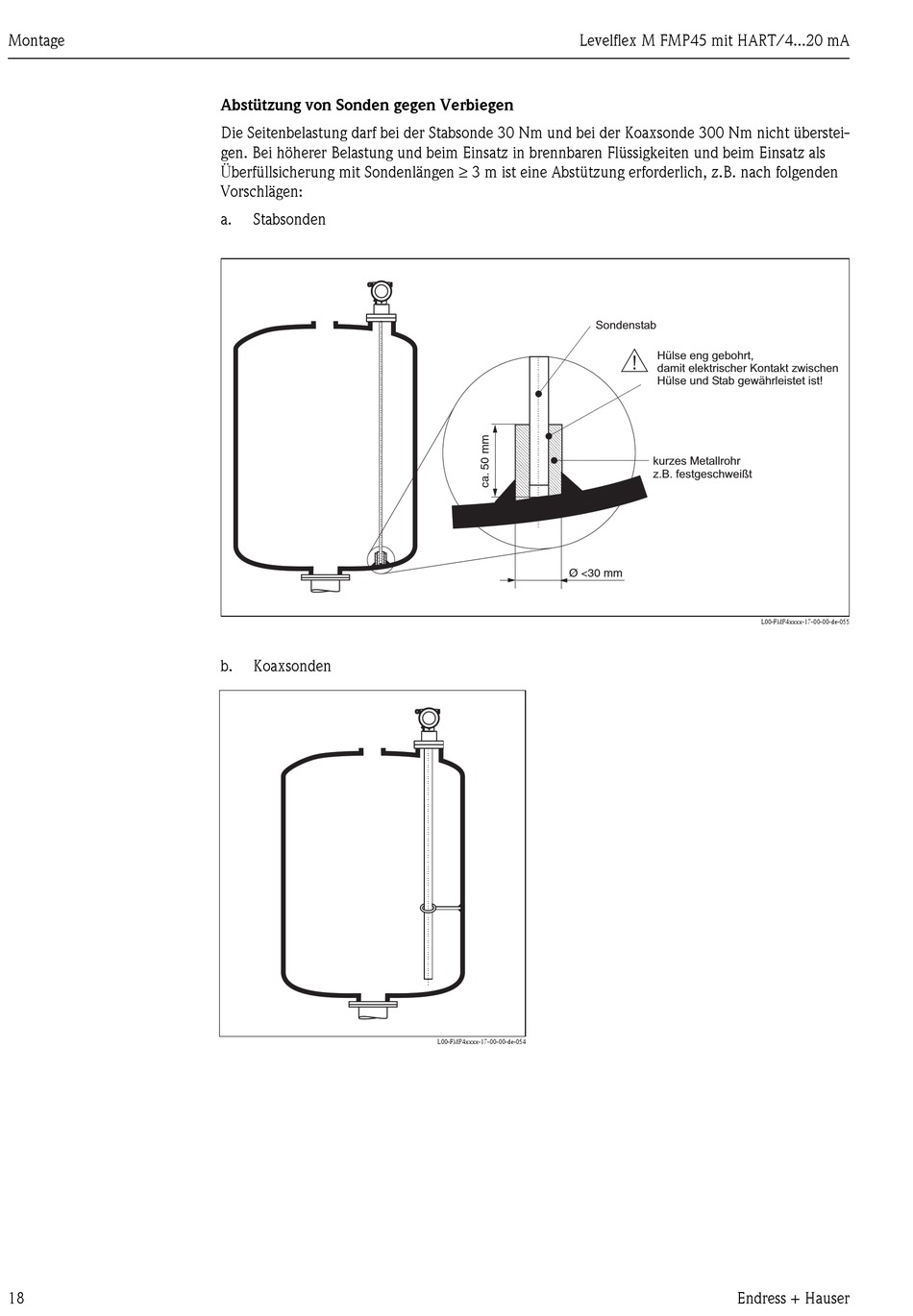

Abstützung von Sonden gegen Verbiegen
Die Seitenbelastung darf bei der Stabsonde 30 Nm und bei der Koaxsonde 300 Nm nicht überstei-
gen. Bei höherer Belastung und beim Einsatz in brennbaren Flüssigkeiten und beim Einsatz als
Überfüllsicherung mit Sondenlängen ≥ 3 m ist eine Abstützung erforderlich, z.B. nach folgenden
Vorschlägen:
a. Stabsonden
b. Koaxsonden
Levelflex M FMP45 mit HART/4...20 mA
Sondenstab
Ø <30 mm
L00-FMP4xxxx-17-00-00-de-054
#
Hülse eng gebohrt,
damit elektrischer Kontakt zwischen
Hülse und Stab gewährleistet ist!
kurzes Metallrohr
z.B. festgeschweißt
L00-FMP4xxxx-17-00-00-de-055
