Levelflex M FMP45 mit HART/4...20 mA
Einschraubstück
G 1 ½ oder
1 ½ NPT
Referenzpunkt
der Messung
Seilsonde
Seil:
Ø 4 mm
Ø 22
Endress + Hauser

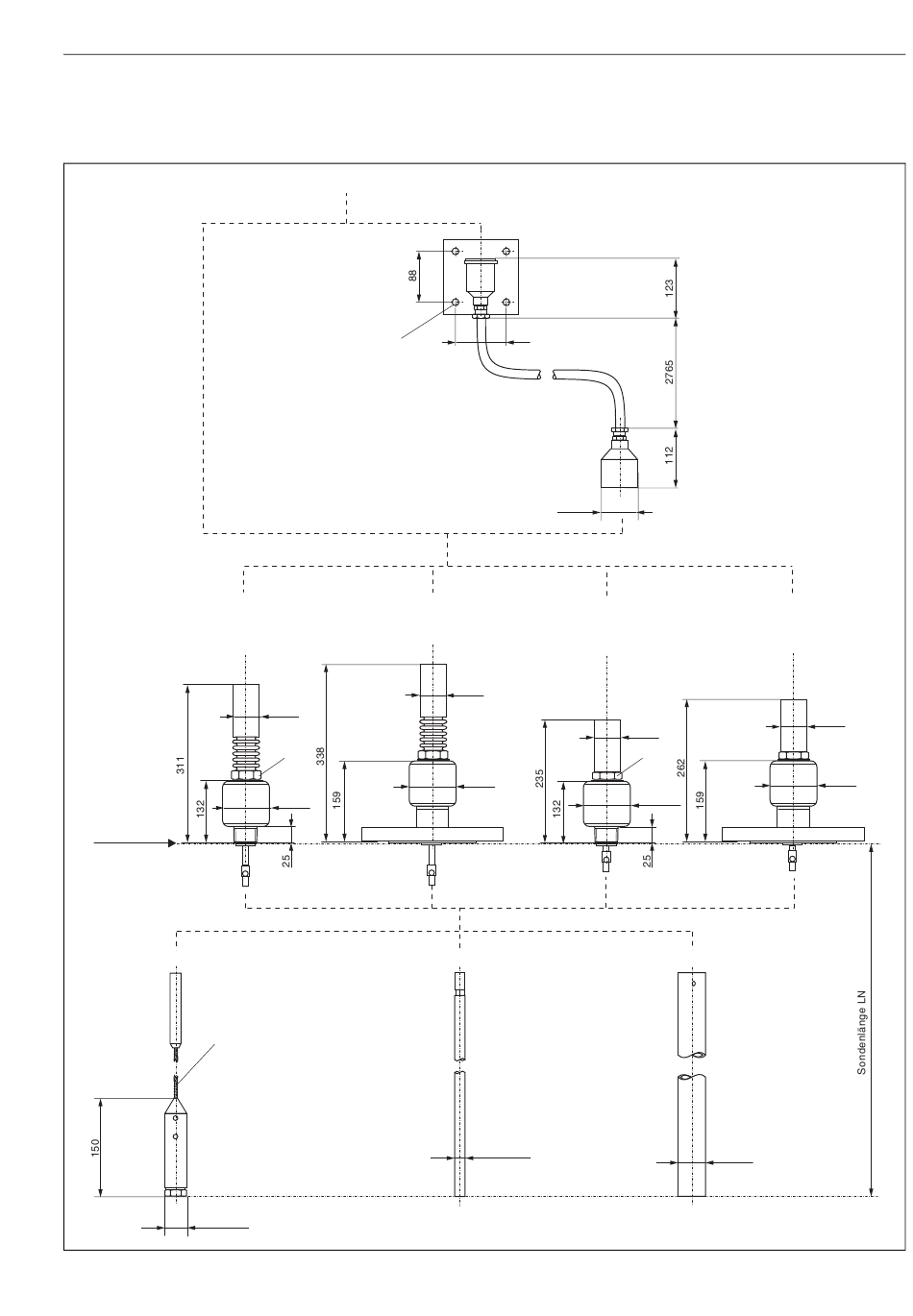

Levelflex M FMP45 - Prozessanschluss, Sondentyp
Gehäuseabmessungen s. Seite 14.
Gehäuse F12 / T12 / F23
4 x Ø 8,5
HT 400 °C
Flansch DN 50...100
oder Äquivalent
Ø 60
SW 60
Ø 90
Stabsonde
88
Ø 76
Einschraubstück
G 1 ½ oder
1 ½ NPT
Ø 60
SW 60
Ø 90
Ø 16
Optional:
abgesetzte Elektronik
XT 280 °C
Flansch DN 50...100
oder Äquivalent
Ø 60
Ø 90
Koaxsonde
Ø 42,4
Montage
Ø 60
Ø 90
