Levelflex M
Einbau bei schlecht zugängli-
chen Prozessanschlüssen
wall
94
pipe
Endress + Hauser

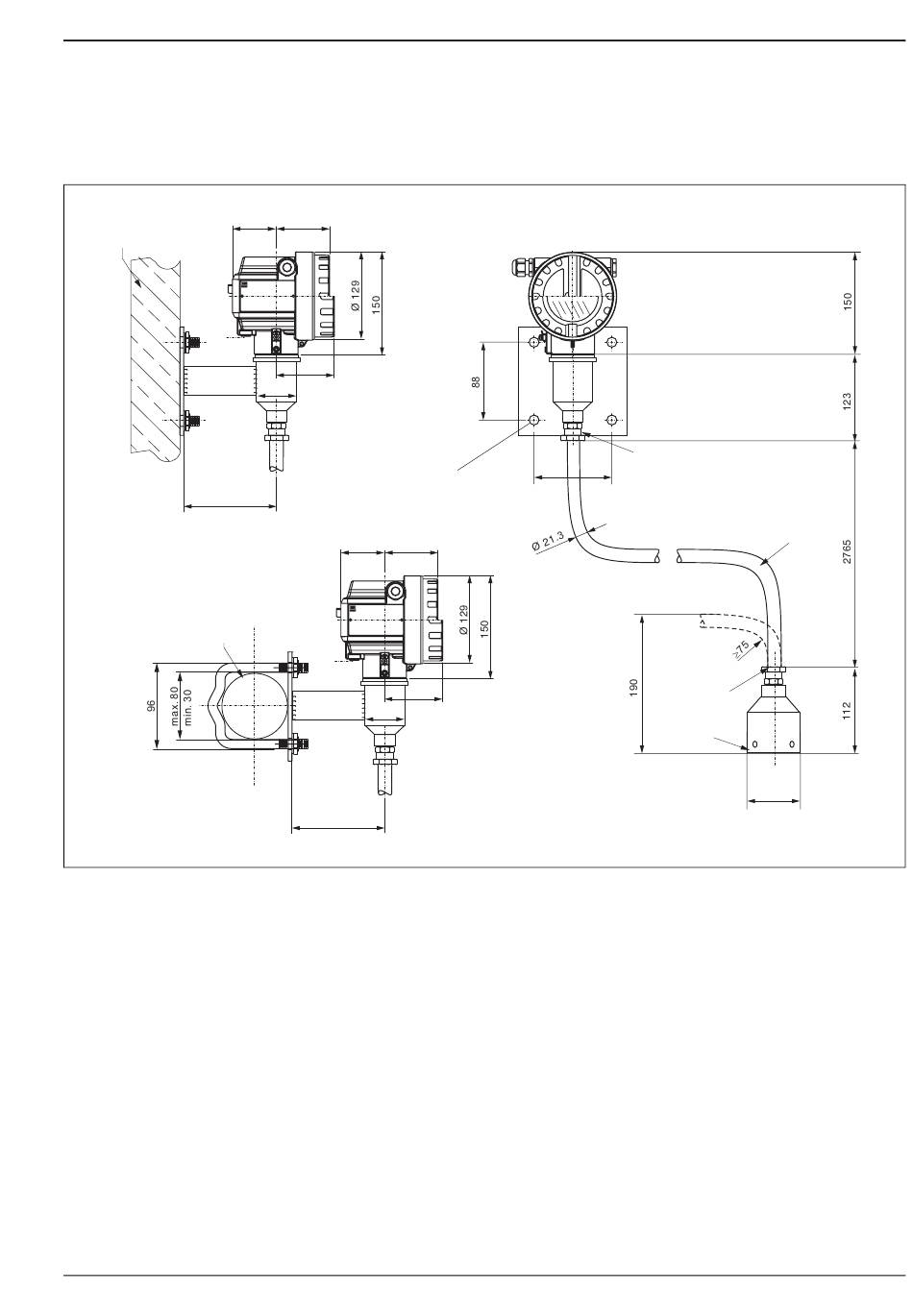

Einbau mit abgesetzter Elektronik
• Bei Einbau beachten Sie bitte die Projektierungshinweise auf Seite 19.
• Gehäuse an Wand bzw. Rohr (wahlweise senkrecht oder waagerecht) wie abgebildet montieren.
65 78
ENDRESS+HAUSER
Levelflex M
85
52
65 78
ENDRESS+HAUSER
Levelflex M
85
52
94
Hinweis!
An diesen Stellen (1) kann der Schutzschlauch nicht demontiert werden.
Die Umgebungstemperatur für die Verbindungsleitung (2) zwischen Sonde und Elektronik darf bis max. 105
°C betragen.
Die Ausführung mit abgesetzter Elektronik besteht aus der Sonde, einem Verbindungskabel und dem Gehäuse.
Werden sie komplett bestellt, sind sie bei der Auslieferung zusammengebaut.
88
4 x Ø 8,5
1
2
Note min.
bend radius!
1
1
Ø 76
L00-FMP4xxxx-17-00-00-de-015
