Levelflex M
Spezielle Hinweise
Dielektrizitätszahl
Niedrigste Umgebungstemperatur
Nenndurchmesser DN50 / 2"
Messrohr/Bypass
DN60
DN80 / 3"
DN100 / 4" 200 mm
DN150 / 6" 200 mm
1) UB = 0 mm möglich mit einer Koaxsonde
UB = obere Blockdistanz (Werkseinstellung = 200 mm)
Die obere Blockdistanz kann in den meisten Anwendungen auf 0 mm gesetzt werden. Einstellung siehe Funktionsgruppe
"erweit. Abgleich" (05) in der BA245F/00/de "Beschreibung der Gerätefunktionen".
SD = Sicherheitsabstand (Werkseinstellung = 100 mm)
Eine Änderung des Sicherheitsabstandes wird nur empfohlen bei einer Blockdistanz größer 0 mm. Einstellung siehe
Funktionsgruppe "Sicherheitseinst." (01) in der BA245F/00/de "Beschreibung der Gerätefunktionen".
Endress + Hauser
Beim Einbau in Rührwerksbehältern seitliche Belastbarkeit von Stabsonden (s. Seite 4) beachten. Eventuell
prüfen, ob nicht ein berührungsloses Verfahren, Ultraschall oder Füllstand-Radar besser geeignet ist, vor allem,
wenn das Rührwerk große mechanische Belastungen an der Sonde erzeugt.

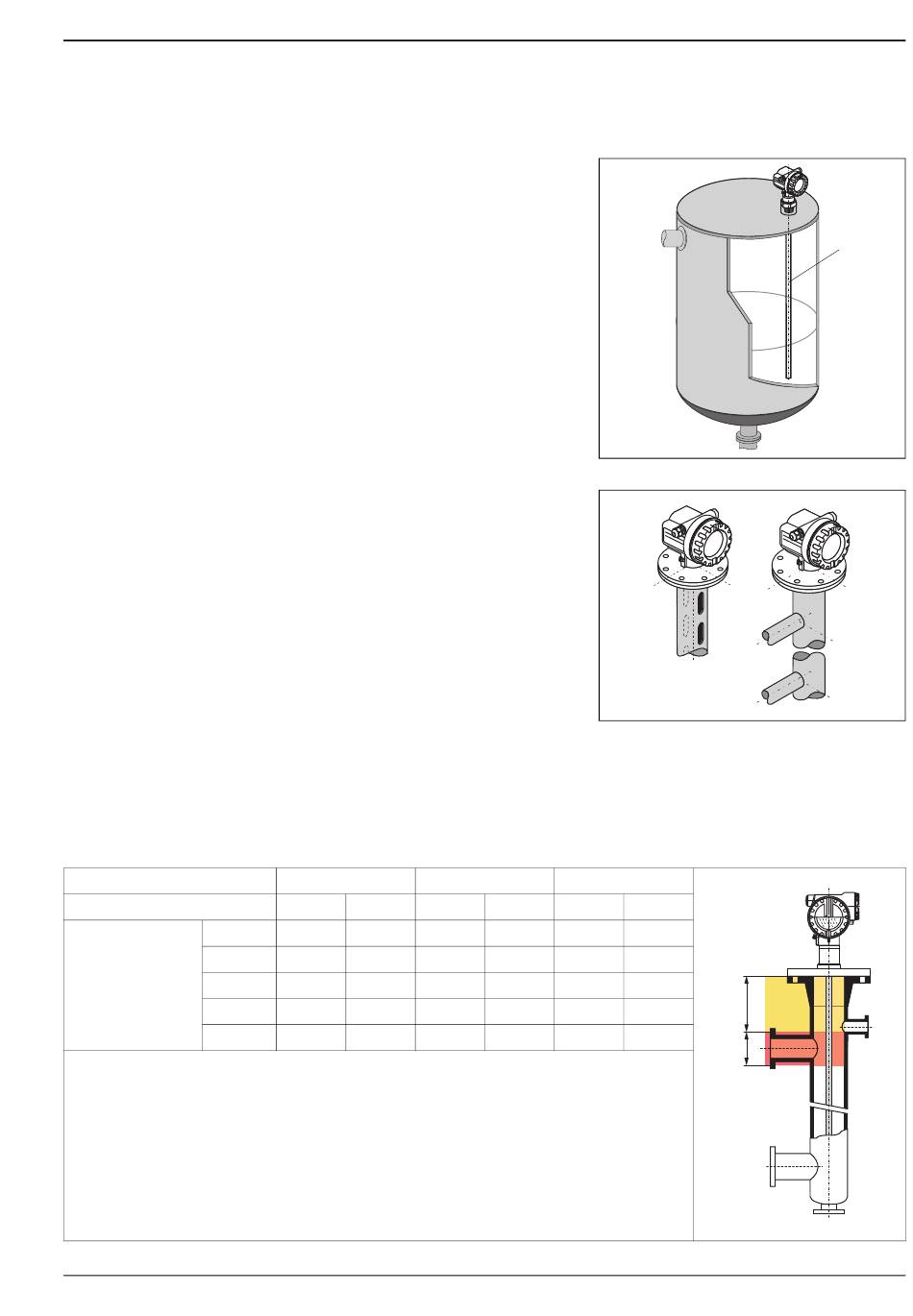

Einbau in zylindrisch liegende und stehende
Tanks
• Bei Messbereich bis 4 m Stabsonde einsetzen. Dar-
über oder bei zu geringer Deckenfreiheit Seilsonde
einsetzen.
• Wandabstand beliebig, solange zeitweise Berüh-
rung vermieden wird.
• Bei Metallbehältern Sonden (1) vorzugsweise
außermittig montieren.
Einbau im Schwallrohr oder Bypass
• Stab- und Seilsonden können auch in Rohre
(Schwallrohre, Bypass) eingebaut werden.
• Beim Einbau in Metallrohre bis DN150/6" erhöht
sich die Messempfindlichkeit des Gerätes, so dass
Flüssigkeiten ab DK 1,4 gemessen werden können.
• Schweißnähte, die bis ca. 5 mm nach innen ragen
beeinflussen die Messung nicht.
Minimale Blockdistanz
In der unteren Tabelle sind die empfohlenen minimalen Einstellungen für die obere Blockdistanz in Abhängig-
keit von der Dielektrizitätszahl, niedrigster Umgebungstemperatur und Nenndurchmesser des Rohrs darge-
stellt. Werte gültig für 16mm-Stabsonde im Messrohr/Bypass.
ε
DK ( r) = 1,4...1,6 DK (
-40 °C -20 °C -40 °C
0 mm 0 mm 0 mm
0 mm 0 mm 0 mm
1)
200 mm 0 mm 200 mm
1)
0 mm 200 mm
1) 1)
200 mm 200 mm
ε ε
r) = 1,6...1,9 DK ( r) = 1,9...2,5
-20 °C -40 °C
0 mm 0 mm
0 mm 0 mm
1)
0 mm 0 mm
1)
0 mm 0 mm
1) 1)
0 mm 200 mm
Levelflex M
-20 °C
FMP40,
0 mm FMP41C,
FMP45
0 mm
0 mm
UB
0 mm
0 mm
SD
L00-FMP4xxxx-17-00-00-xx-065
1
L00-FMP4xxxx-17-00-00-yy-049
L00-FMP4xxxx-17-00-00-yy-023
