Levelflex M
Endress + Hauser

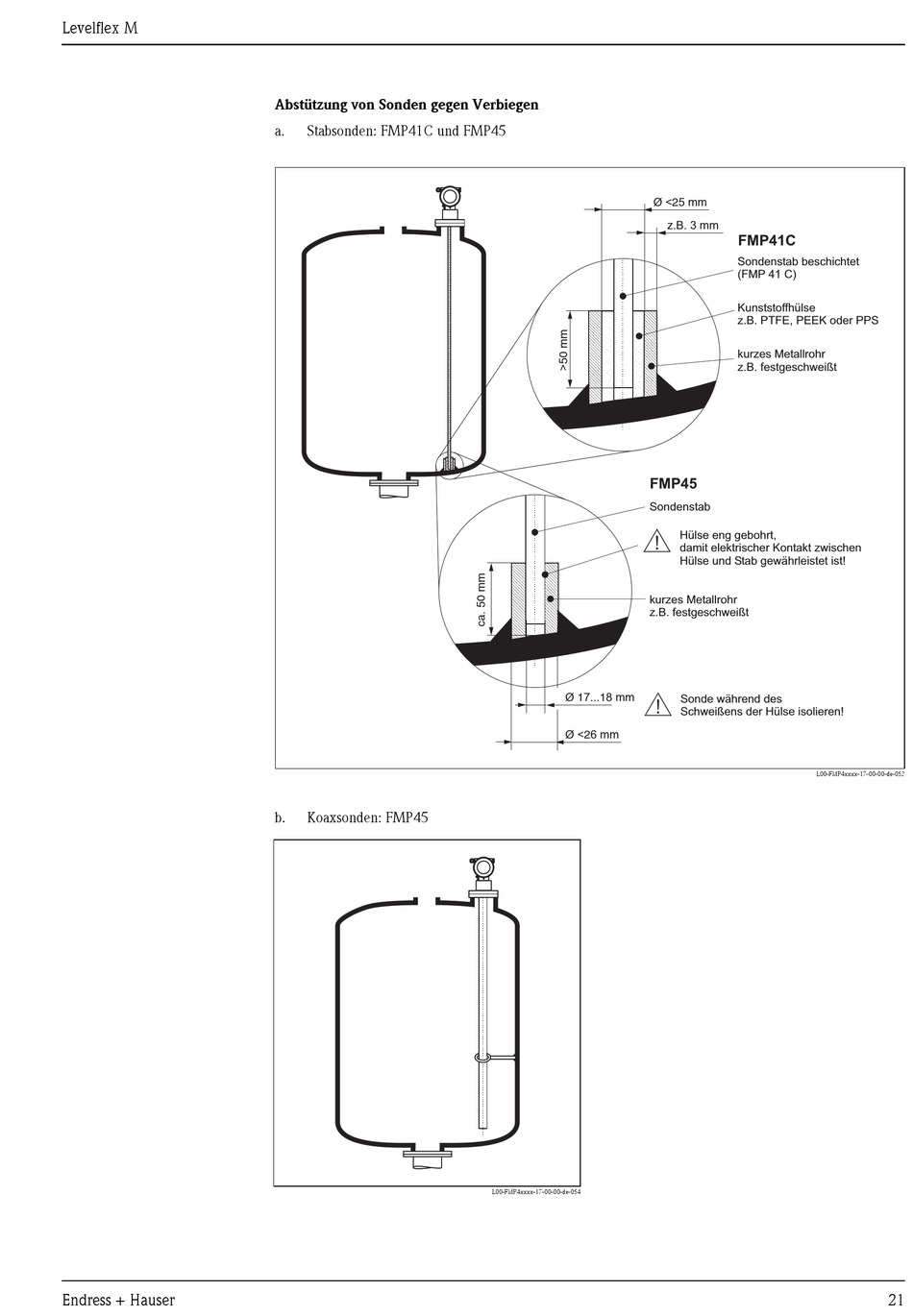

Abstützung von Sonden gegen Verbiegen
a.
Stabsonden: FMP41C und FMP45
b.
Koaxsonden: FMP45
Ø <25 mm
FMP45
Sondenstab
#
kurzes Metallrohr
z.B. festgeschweißt
#
Ø 17...18 mm
Ø <26 mm
L00-FMP4xxxx-17-00-00-de-054
z.B. 3 mm
FMP41C
Sondenstab beschichtet
(FMP 41 C)
Kunststoffhülse
z.B. PTFE, PEEK oder PPS
kurzes Metallrohr
z.B. festgeschweißt
Hülse eng gebohrt,
damit elektrischer Kontakt zwischen
Hülse und Stab gewährleistet ist!
Sonde während des
Schweißens der Hülse isolieren!
L00-FMP4xxxx-17-00-00-de-053
21
