MONTAŻ/DEMONTAŻ TARCZY DO ŚCIERANIA/CIĘCIA
1. Wykonaj czynności opisane w pkt. 1-3 w rozdziale MONTAŻ/DEMONTAŻ DZBANKA. Na
wałek napędowy (24) zainstaluj trzpień do montażu tarczy (17).
2. Na trzpień (17) załóż tarczę do ścierania/cięcia w plastry (16) odpowiednią stroną skierowaną
do góry w zależności od wykonywanej czynności (ścieranie/cięcie).
3. Upewnij się, że w pokrywie tarczy (14) jest prawidłowo osadzona uszczelka (15). Musi ona być
na całym obwodzie prawidłowo osadzona w rowku pod uszczelkę.
4. Na dzbanku (8) umieść pokrywę tarczy (14) tak jak pokazano na (rys.7), dociśnij ją i obróć tak
aby uchwyty dzbanka i pokrywy pokryły się ze sobą (wypustki w pokrywie zajmą swoje miej-
sca w gniazdach w dzbanku).
5. W pokrywie tarczy umieść popychacz (13).
6. W celu zdemontowania tarczy z urządzenia wykonaj następujące kroki:
- obróć lekko pokrywą (14) w kierunku przeciwnym do ruchu wskazówek zegara tak aby
wypustki w pokrywie wysunęły się z gniazd w dzbanku, ostrożnie zdejmij pokrywę
- zdejmij dzbanek z podstawy robota
- zdejmij tarczę (16) z trzpienia (17)
- z obrotowego wałka (24) zdejmij trzpień (17).
MONTAŻ/DEMONTAŻ PRZYSTAWKI DO KROJENIA W KOSTKĘ
1. Wykonaj czynności opisane w pkt. 1-3 w rozdziale MONTAŻ/DEMONTAŻ DZBANKA.
2. W przystawce do krojenia (26) załóż wkład do krojenia w kostkę (28). Następnie zamontuj nóż
przystawki (27) ostrzem do góry i zablokuj klamry zamykające (29).

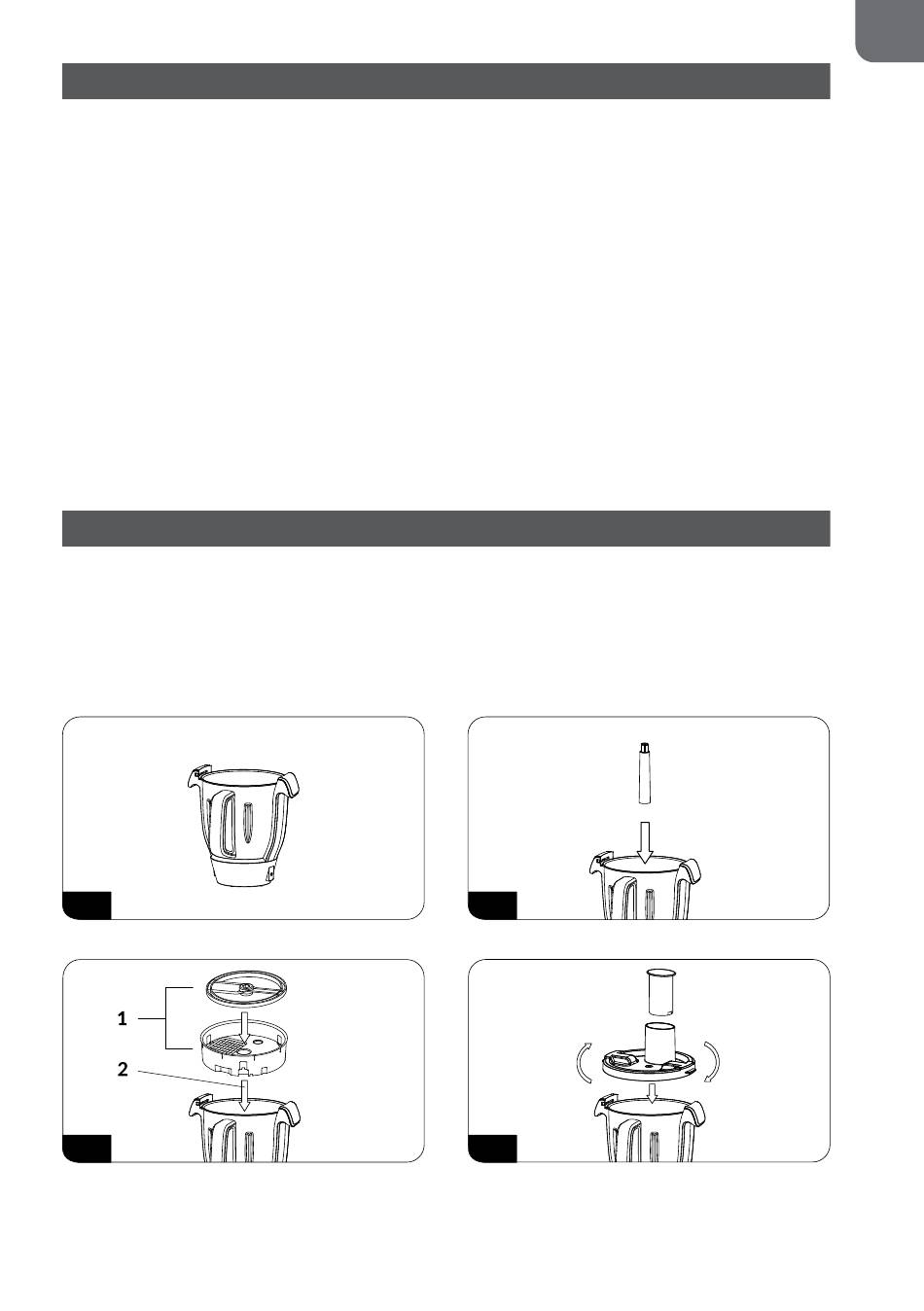

3. Zgodnie z poniższym rysunkiem, w dzbanku zamontuj trzpień do montażu tarczy (17), następ-
nie włóż przystawkę do krojenia w kostkę (26) tak aby wkład do krojenia w kostkę (28) był
skierowany w stronę rączki dzbanka.
1
3
2
4
