3.3
Produktbeschreibung
8009509/YJ80/V3-0/2015-08 | SICK
Irrtümer und Änderungen vorbehalten
3
1

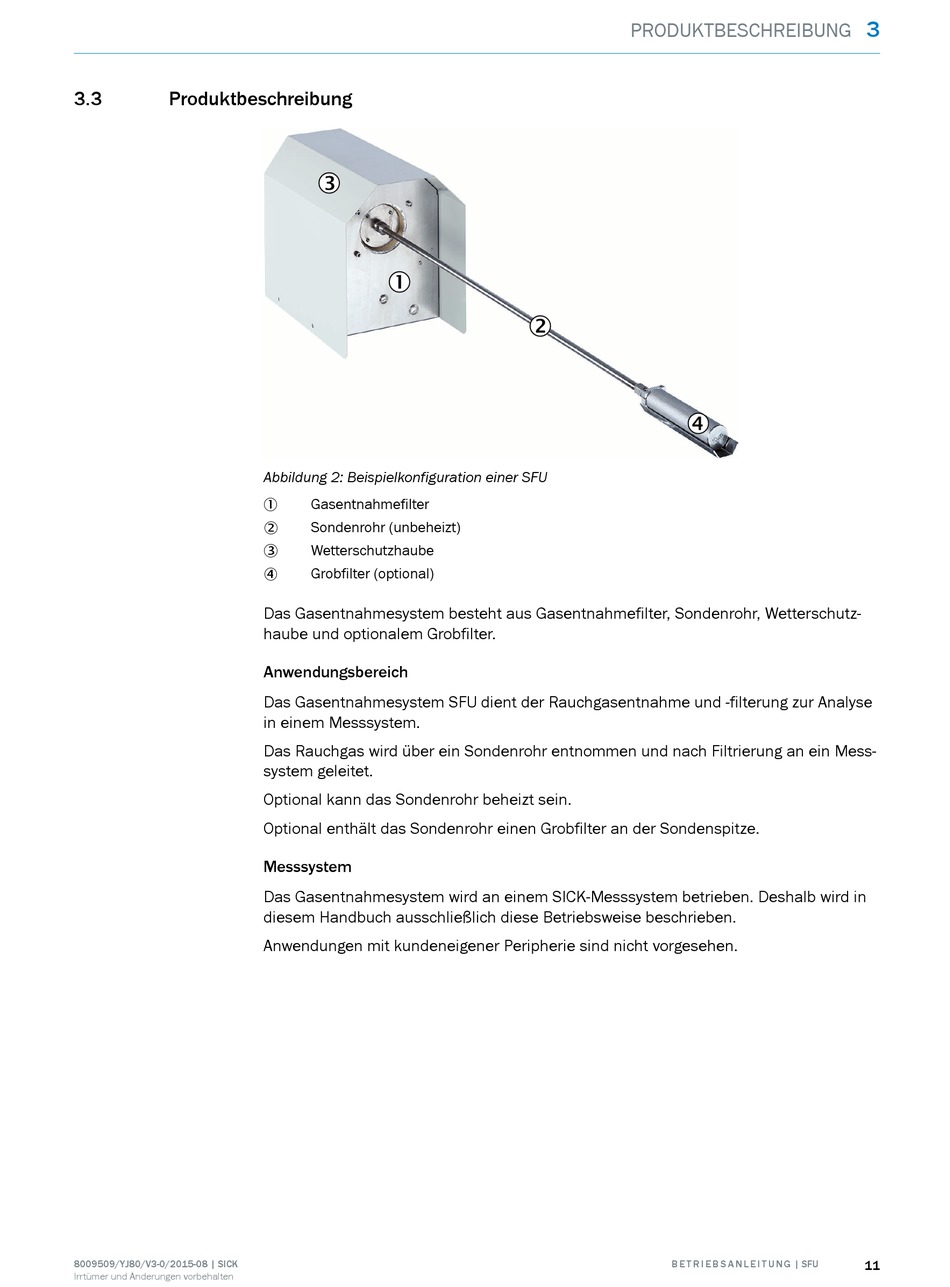

Abbildung 2: Beispielkonfiguration einer SFU
Gasentnahmefilter
1
Sondenrohr (unbeheizt)
2
Wetterschutzhaube
3
Grobfilter (optional)
4
Das Gasentnahmesystem besteht aus Gasentnahmefilter, Sondenrohr, Wetterschutz‐
haube und optionalem Grobfilter.
Anwendungsbereich
Das Gasentnahmesystem SFU dient der Rauchgasentnahme und -filterung zur Analyse
in einem Messsystem.
Das Rauchgas wird über ein Sondenrohr entnommen und nach Filtrierung an ein Mess‐
system geleitet.
Optional kann das Sondenrohr beheizt sein.
Optional enthält das Sondenrohr einen Grobfilter an der Sondenspitze.
Messsystem
Das Gasentnahmesystem wird an einem SICK-Messsystem betrieben. Deshalb wird in
diesem Handbuch ausschließlich diese Betriebsweise beschrieben.
Anwendungen mit kundeneigener Peripherie sind nicht vorgesehen.
PRODUKTBESCHREIBUNG
2
4
B E T R I E B S A N L E I T U N G | SFU
3
11
