Installation
das Versorgungskabel auch dann unter Spannung steht, wenn
der Hauptschalter ausgeschaltet ist.
4. Crimpen Sie einen Ringkabelschuh an den Schutzleiter für ei-
ne gute Befestigung an der PE-Klemme.
5. Schließen Sie die Leiter des Versorgungskabels an den Ein-
gangsanschlüssen (Hauptschalter [1]), die mit L1/U, (L2/V),
(L3/W), (N) markiert sind, und am mit PE markierten An-
schluss an. Siehe Abbildung 26 oderAbbildung 27 .
6. Sorgen Sie für einen Durchhang im Kabel, vor der Zugentlas-
tung. Dadurch wird verhindert, dass Kondenswasser in die
Maschine tropft. Siehe Abbildung 26 oderAbbildung 27 .

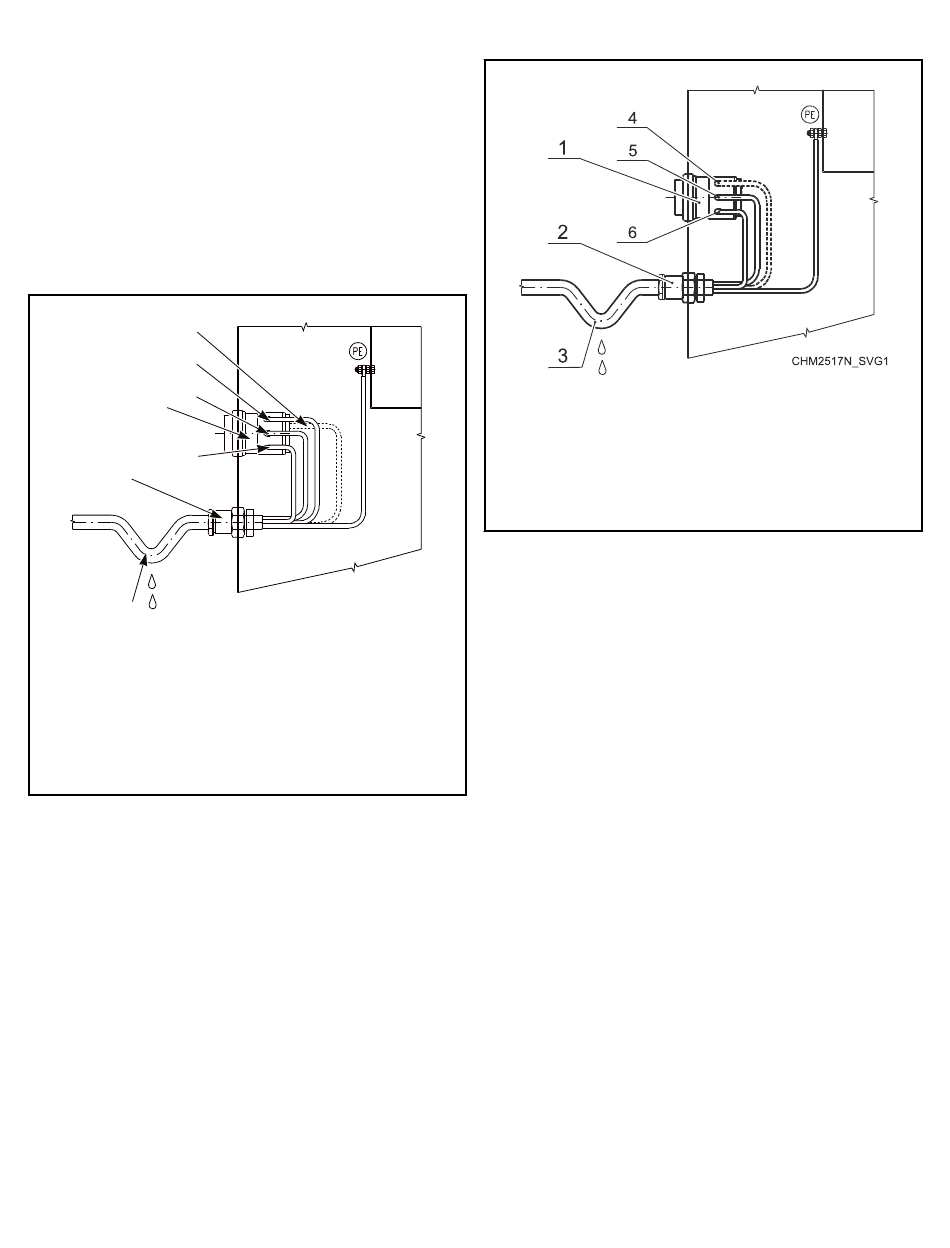

Modelle außerhalb von Nordamerika:
4
5
6
1
7
2
3
1. Hauptschalter
2. Zugentlastung
3. Durchhang des Einlasskabels
4. N
5. W
6. V
7. U
Abbildung 26
©
Copyright, Alliance Laundry Systems LLC - NICHT KOPIE-
REN oder WEITERLEITEN
Nordamerikanische Modelle
1. Hauptschalter
2. Zugentlastung
3. Durchhang des Einlasskabels
4. L3
5. L2
6. L1
Maschine-Schutzleiter und Potenzialausgleich
CHM2488N_SVG
Sollten andere Waschmaschinen oder Geräte mit freiliegenden,
leitenden Teile vorhanden sein, die sich berühren können, muss
sichergestellt werden, dass zwischen diesen Geräten ein Potenz-
ialausgleich erfolgt. Der externe Schutzanschluss für diesen
Zweck befindet sich an der Rückseite des Maschinenrahmens.
Der minimale Querschnitt des Schutzleiters hängt von dem Quer-
schnitt des Stromkabels ab (siehe Tabelle 14 ). Dennoch muss si-
cherheitshalber bei einem Querschnitt des Stromkabels von min.
4 mm
d. h. 6 mm
54
Abbildung 27
2
für den Leiter ein größerer Querschnitt gewählt werden,
2
.
Teilenr. D1599DER16
