Installation des Maschinenfundaments und des
erhöhten Auflagers
Eventuell muss eine Betonplatte errichtet werden, damit die Ma-
schine waagerecht steht. Dabei sind die Kräfte während der
Spezifikation
A
B
WICHTIG: Das Auflager NICHT auf dem existierenden
Boden installieren. Fundament und Auflager müssen
zusammen konstruiert und verbunden werden.
Wenn der vorhandene Boden nicht aus Stahlbetonen mit einer be-
stimmten Mindestdicke von 120 mm [4,72 in.] besteht oder eine
Betonplatte errichtet werden soll, müssen die folgenden Schritte
ausgeführt werden:
1. Stämmen Sie aus dem Boden ein Loch, das größer als die
Standfläche der Maschine ist (siehe Abbildung 8 ).
2. Aushubtiefe wie in Tabelle 8 angezeigt, von der Oberfläche
des vorhandenen Bodens.
3. Befeuchten Sie die ausgeschachtete Fläche und gießen Sie sie
mit Zement aus.
4. Bohren Sie für den Bewehrungsstab [siehe Herstellerangaben
zur Lochgröße] Löcher in den Boden.
©
Copyright, Alliance Laundry Systems LLC - NICHT KOPIE-
REN oder WEITERLEITEN
Schleudergänge der Maschine zu berücksichtigen. Diese Beton-
platte sollte 200 mm [7,87 in.] über dem Boden errichtet und mit
einem Bewehrungsstab verstärkt und dem Boden verankert wer-
den.
A
CHM2509N_SVG
B

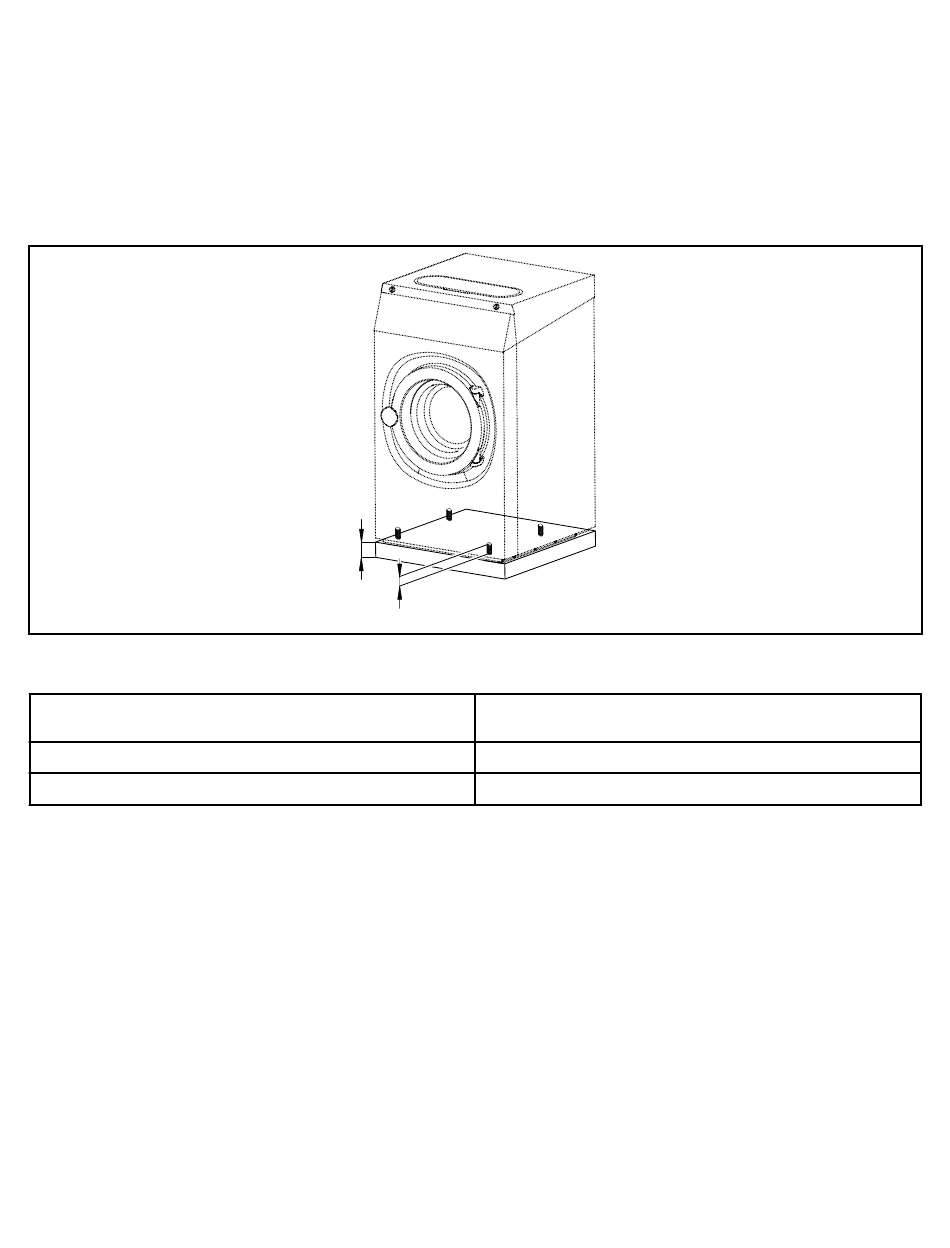

Abbildung 7
150 - 200 [5,9 - 7,87]
40 [1,58]
Tabelle 7
5. Reste von jeder Öffnung des Bewehrungsstabs reinigen/
entfernen.
6. Die Löcher werden bis zur Hälfte mit Acrylatkleber gefüllt.
7. Verwenden Sie einen Bewehrungsstab 4 (60 ksi). Befestigen
Sie die neue Unterlagsplatte am Boden und stellen Sie sicher,
dass die Bewehrungsstäbe an den Schnittpunkten befestigt
werden. Verwenden Sie geeignete Halter für die Bewehrungs-
stäbe, damit diese in der richtigen Unterlagsplattentiefe ver-
bleiben.
HINWEIS: Achten Sie beim Einfügen des Beweh-
rungsstabs auf die Platzierung (und Platzanforde-
rungen) der Bohrlöcher für die chemischen Ver-
bundanker.
36
mm [Zoll]
Teilenr. D1599DER16
