- Seite 1 Waschschleuder- automaten Installations- und Betriebsanleitung – Freistehendes Modell Teilenr. F232148R2GE www.comlaundry.com Dezember 2007...
-
Seite 3: Inhaltsverzeichnis
Alle Rechte vorbehalten. Ohne die ausdrückliche schriftliche Genehmigung des Herausgebers darf kein Teil dieses Buches in irgendeiner Form oder in irgendeiner Weise reproduziert oder übertragen werden. F232148 (GE) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT... -
Seite 4: Sicherheitsinformationen
Verfahrensweise nicht eingehalten wird. werden. HINWEIS: Das Wort „HINWEIS“ wird für Informationen bezüglich Installation, Betrieb, Wartung oder Reparatur verwendet, die wichtig, jedoch nicht mit Gefahren verbunden sind. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE) - Seite 5 Abfluss, den elektrischen Strom und die Erdung diese Mittel von Kindern fern gehalten werden müssen den örtlichen Vorschriften entsprechen (vorzugsweise in einem abgesperrten Schrank). und gegebenenfalls durch entsprechend zugelassene Techniker vorgenommen werden. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE)
- Seite 6 Waschmaschine sollten Sie gesunden Menschenverstand walten lassen und vorsichtig und umsichtig vorgehen. Alle Probleme oder Zustände, die nicht klar sind, sollten dem Händler, Generalvertreter, Servicevertreter oder Hersteller gemeldet werden. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE)
-
Seite 7: Allgemeine Technische Daten
Höhe der Türunterseite über dem Boden, mm (in.) 518 (20,4) 511 (20,1) Wasserverbrauch Durchschnittlicher Wasserverbrauch HEISS 87 (23) 106 (2828) pro Zyklus, l (gal) KALT 42 (11) 49 (13) Tabelle 1 (Forts.) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE) - Seite 8 0,90 (1,25) 1,16 (1,61) 10 ° C, kg (10 ° F, lb.) HOCH 1,04 (1,45) 1,33 (1,85) Durchschnittlicher Dampfverbrauch pro Zyklus, 11,7 (0,75) 15 (0,96) kg (bhp) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE)
-
Seite 9: We-6-Computer
Nennwert des Schallpegels, dBA Hintergrundschallpegel, dBA Informationen zum Triebstrang Anzahl der Motoren im Triebstrang Antriebsmotorleistung, kW (PS) 2,2 (3) 3,7 (5,0) 5,6 (7,5) Tabelle 2 (Forts.) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE) - Seite 10 3,9 (2,6) 3,6 (2,4) 4,8 (3,1) 10 °C, Min. (10 °F, Min.) MITTEL 4,5 (2,9) 4,2 (2,7) 5,4 (3,5) HOCH 5,0 (3,3) 4,7 (3,1) 6,4 (4,1) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE)
- Seite 11 Nennwert des Schallpegels, dBA entfällt entfällt Informationen zum Triebstrang Anzahl der Motoren im Triebstrang Antriebsmotorleistung, kW (PS) 7,5 (10) 18,5 (25) 18,5 (25) 18,5 (25) Tabelle 3 (Forts.) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE)
- Seite 12 NIEDRIG 5,0 (3,2) Erforderliche Zeit zur Erhöhung der entfällt entfällt entfällt Badtemperatur 10 °C, Min. (10 °F, Min.) HOCH 6,4 (4,2) entfällt entfällt entfällt © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE)
-
Seite 13: Abmessungen Der Abstände
* Maschinen, die mit der Kippoption ausgestattet sind, erfordern außerdem einen oberen Mindestabstand. Den oberen Abbildung 7 Mindestabstand für das Modell mit 250 Pfund Kapazität mit Kippoption entnehmen Sie bitte Tabelle 5 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE) -
Seite 14: Abmessungen

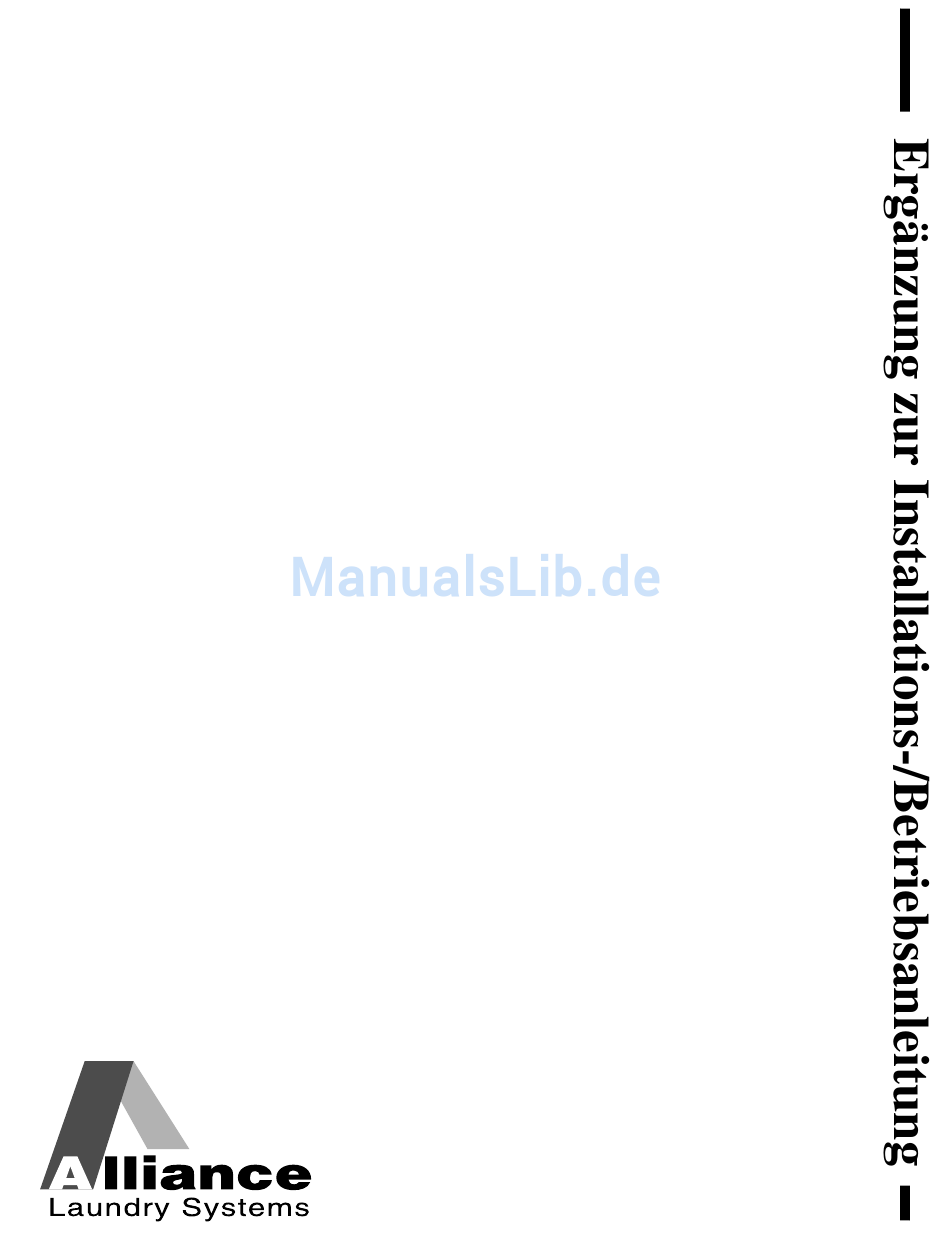

Ergänzung zur Installations-/Betriebsanleitung Abmessungen V-Computer Modelle SF18VNV, UF18VNV, SF25VNV und UF25VNV Vorne Seitlich Front Left Side Hinten Rear CFS452N CFS425N Abbildung 1 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE) - Seite 15 211 mm (8-5/16 in.) 86 mm (3-13/32 in.) 86 mm (3-13/32 in.) 1029 mm (40-1/2 in.) 1067 mm (42 in.) 114 mm (4-1/2 in.) 122 mm (4-13/16 in.) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE)
-
Seite 16: We-6-Computer
(11 4/5") 209 mm 279 mm (8 1/5") (11") B145I Hinten B145I Kaltwasser 76 mm (3 in.) Wiederaufbereitungsabfluss Heißwasser 76 mm (3 in.) Abfluss Dampfeinlass Abbildung 2 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE) - Seite 17 Modelle SF50PV, UF50PV, SF85PV und UF85PV Seitlich Vorne Hinten B146I B146I Kaltwasser 76 mm (3 in.) Wiederaufbereitungsabfluss Heißwasser 76 mm (3 in.) Abfluss Dampfeinlass Abbildung 3 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE)
- Seite 18 254 mm (10 in.) 260 mm (10-1/5 in.) 197 mm (7-3/4 in.) 300 mm (11-4/5 in.) 281 mm (11-1/10 in.) 1136 mm (44-7/10 in.) 1328 mm (52-3/8 in.) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE)
- Seite 19 521 mm 171 mm (20 1/2") (20 1/16") (6 3/4") Hinten R012I R012I Rückführungsanschluss Dampfeinlass Zusätzliches Befüllventil Abfluss Kaltwassereinlass Wiederaufbereitungsabfluss Lüfter Hauptstromversorgung Heißwassereinlass Externes Versorgungssignal Abbildung 4 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE)
- Seite 20 (59 29/32") 572 mm 572 mm (22 1/2") (22 1/2") Hinten R070I R070I Rückführungsanschluss Dampfeinlass Zusätzliches Befüllventil Abfluss Heißwassereinlass Wiederaufbereitungsabfluss Lüfter Externes Versorgungssignal Kaltwassereinlass Hauptstromversorgung Abbildung 5 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE)
- Seite 21 Modelle mit 250 Pfund Kapazität mit Vorwärtskippoption oder Zweiwegekippoption Vorne Seitlich Front Side Hinten Rear R074IE3A Rückführungsanschluss Abfluss Zusätzliches Befüllventil Wiederaufbereitungsabfluss Heißwassereinlass Externes Versorgungssignal Lüfter Hauptstromversorgung Kaltwassereinlass Abbildung 6 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE)
- Seite 22 370 mm (14-5/8 in.) 1683 mm (66-1/4 in.) 1683 mm (66-1/4 in.) 1737 mm (68-3/8 in.) 1737 mm (68-3/8 in.) 2149 mm (84-5/8 in.) 2149 mm (84-5/8 in.) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE)
- Seite 23 2622 mm (103 1/4") 330 mm 330 mm (13") (13") 914 mm (36") empfohlen 762 mm (30") zulässig 475 mm (18") verdichtete Auffüllerde CFS219N Abbildung 7 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE)
-
Seite 24: Betrieb
Bedienfeldes drücken und gedrückt halten; dabei den oben aufgeführten Schritt durchführen. Siehe Abbildung 8 und Abbildung 9. U005IE1B U005IE1B Abbildung 11 CFS1N Taste TÜR FREIGEBEN EIN/AUS-Schalter Abbildung 9 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE) - Seite 25 STOP-Taste gedrückt werden. HINWEIS: Zur Anzeige der Wassertemperatur während Ablauf eines Zyklus die AUF-Taste drücken. Zur Anzeige der Nummer des ausgeführten Zyklus die START-Taste drücken. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE)
-
Seite 26: We-6-Computer
9. Wenn der Zyklus abgeschlossen ist und auf der Anzeige „DONE“ (Fertig) erscheint, die Tür öffnen, indem Sie die Türfreigabetaste drücken U003IE1A und gedrückt halten. 10. Die Waschmaschine entladen. U003IE1A Abbildung 16 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE) -
Seite 27: Beladen Mit Kippoption
Maschine nach hinten zu kippen. 4. Die Maschine beladen. 5. Die Wahlscheibe wieder in die Position CENTER (Mitte) drehen, um die Maschine abzusenken. 6. Die Beladetür entriegeln und schließen. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE) -
Seite 28: Entsorgung Des Geräts
über das Recycling dieses Produkts erhalten Sie bei MIX1N Ihrer Stadtverwaltung, beim Entsorgungsdienst für Abbildung 19 Haushaltsabfälle oder bei der Verkaufsstelle, bei der Sie das Produkt gekauft haben. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT F232148 (GE)
