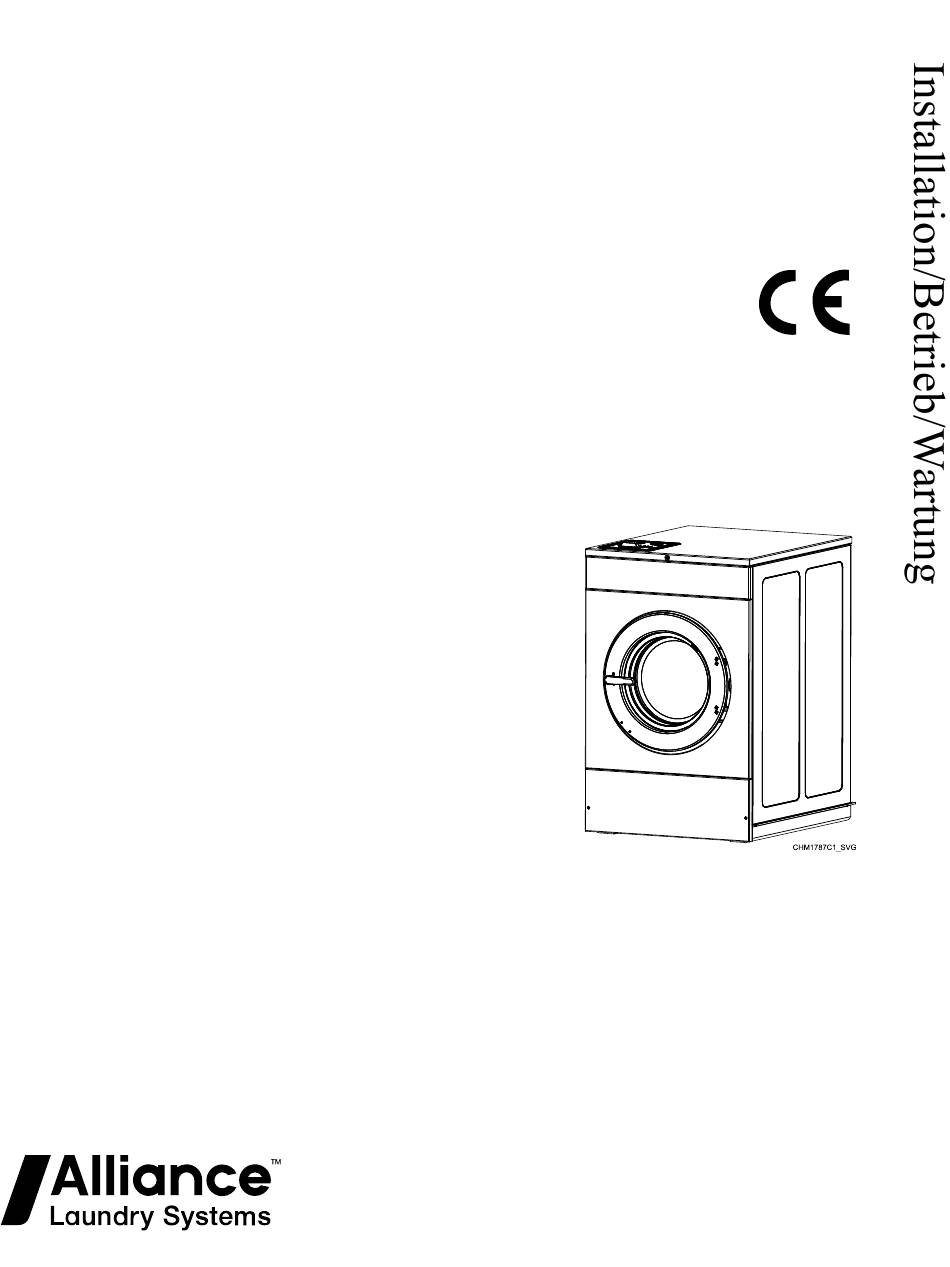

Alliance Laundry Systems SCT020 Installation, Betrieb, Wartung
  1. Anleitungen
  2. Marken
  3. Alliance Laundry Systems Anleitungen
  4. Waschmaschinen
  5. SCT020
  6. Installation, betrieb, wartung
Alliance Laundry Systems SCT020 Installation, Betrieb, Wartung

Alliance Laundry Systems SCT020 Installation, Betrieb, Wartung

Waschschleuderautomaten mit fest montiertem gehäuse maschinen vom design 4, 6, 7 und 8
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Waschschleuderautomaten
Mit fest montiertem Gehäuse
Maschinen vom Design 4, 6, 7 und 8
Maschinenidentifikation siehe Seite 9
Übersetzung der Originalanleitung
Diese Anweisungen für zukünftige Nachschlagezwecke aufbewahren.
VORSICHT: Vor Inbetriebnahme der Maschine die Anweisungen lesen.
(Wenn diese Maschine ihren Eigentümer wechselt, muss dieses Handbuch der Maschine beigefügt werden.)
Teilenr. F8619501DER13
www.alliancelaundry.com
Dezember 2024
