Schläuche anschließen
1. Setzen Sie Gummi-Unterlegscheiben und Filtersiebe (aus dem
Zubehörbeutel) in die Wasserzulauf-Schlauchkupplungen
(zwei mitgelieferte Schläuche) ein. Das Filtersieb muss nach
außen zeigen.
HINWEIS: Bei Verwendung von Schläuchen mit Kup-
plungen mit BSPP-Gewinde setzen Sie Filtersiebe in
die SCHWARZEN Schlauchkupplungen und die
Gummi-Unterlegscheiben in die messingfarbenen
Schlauchkupplungen ein.
2. Schließen Sie die Zulauf-Schlauchkupplungen mit Filtersie-
ben an Wasserzulaufhähne an.
3. Schließen Sie die anderen Schlauchkupplungen an die An-
schlüsse des Warm- und Kaltwasser-Mischventils auf der
Rückseite der Waschmaschine an.
HINWEIS: Bei Verwendung von Schläuchen mit Kup-
plungen mit BSPP-Gewinde schließen Sie das Ende
mit der SCHWARZEN Schlauchkupplung der Zulauf-
schläuche (mit Filtersieben) an die Wasserzulauf-
hähne an. Schließen Sie dann das Ende der Schläu-
che mit den messingfarbenen Schlauchkupplungen
an die Anschlüsse des Warm- und Kaltwasser-
Mischventils auf der Rückseite der Waschmaschine
an.
4. Ziehen Sie die Schlauchkupplungen an den Ventilanschlüsse
handfest an. Ziehen Sie dann mit einer Zange um eine weitere
Vierteldrehung an.
WICHTIG: Achten Sie darauf, die Kupplungen NICHT
zu verkanten oder zu fest anzuziehen. Dadurch
könnten Undichtigkeiten entstehen.
5. Die Wasserzufuhr aufdrehen und die Installation auf Lecks
prüfen.
6. Bei Undichtigkeiten die Schlauchkupplungen erneut festzie-
hen.
7. Die Schlauchkupplungen festziehen und erneut prüfen, bis die
Installation dicht ist.
©
Copyright, Alliance Laundry Systems LLC - NICHT KOPIE-
REN oder WEITERLEITEN
COLD
HOT
7
6
5

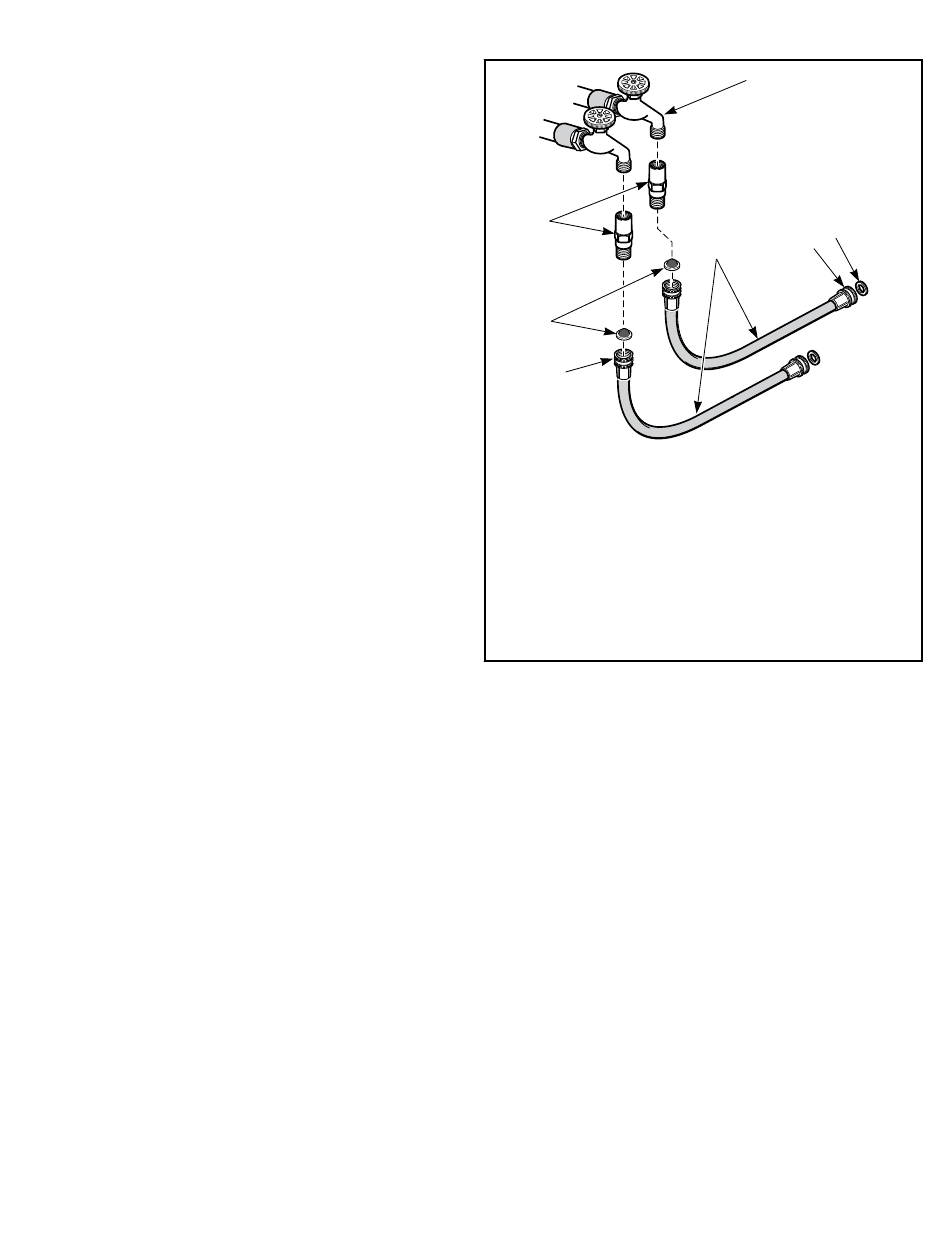

1. Hahn
2. Füllschläuche
3. Dieses Schlauchende an die Ventile an der Rückseite der
Waschmaschine anschließen
4. Gummischeibe
5. Dieses Schlauchende an den Wasserzulaufhahn anschlie-
ßen (schwarze Kupplung bei BSPP-Gewinde)
6. Filtersiebe
7. Doppelrückschlagventil
Abbildung 21
49
Installation
1
4
3
2
FLW2216N_SVG
Teilenr. D1599DER16
