1. Verdeckter PC-Anschluss und RS485 (Nur nordamerikanische PAN-Modelle mit Zahlautomat)
2. Bedientafel
3. Waschmittelschublade
4. Zentrale Stopptaste
5. Dampfzufuhr
6. Entlüftung
7. Fach für Flüssigwaschmittel
8. Recyclingwassereinlass
9. Anschluss für Dampfventil
10. Kabelanschluss am Recyclingwasserventil
11. Kaltwassereinlass, weiches Wasser
12. Kaltwassereinlass, hartes Wasser
13. Elektroanschluss
14. Heißwassereinlass
15. Hauptschalter
16. Heizungsumschalter
17. Elektroanschluss der Pumpe für Flüssigwaschmittel
18. Sicherungen
19. USB-Anschluss
20. PC-Programmierungsanschluss
21. Abwasseranschluss
22. Ablassventil oder Wiederaufbereitungsventil - 76 mm [3 Zoll] (nur 80 lb. / 332 l und 120 lb. / 520 l Modell)
23. Ablassventil - 76 mm [3 Zoll]
©
Copyright, Alliance Laundry Systems LLC - NICHT KOPIE-
REN oder WEITERLEITEN
2
H
F
E
D

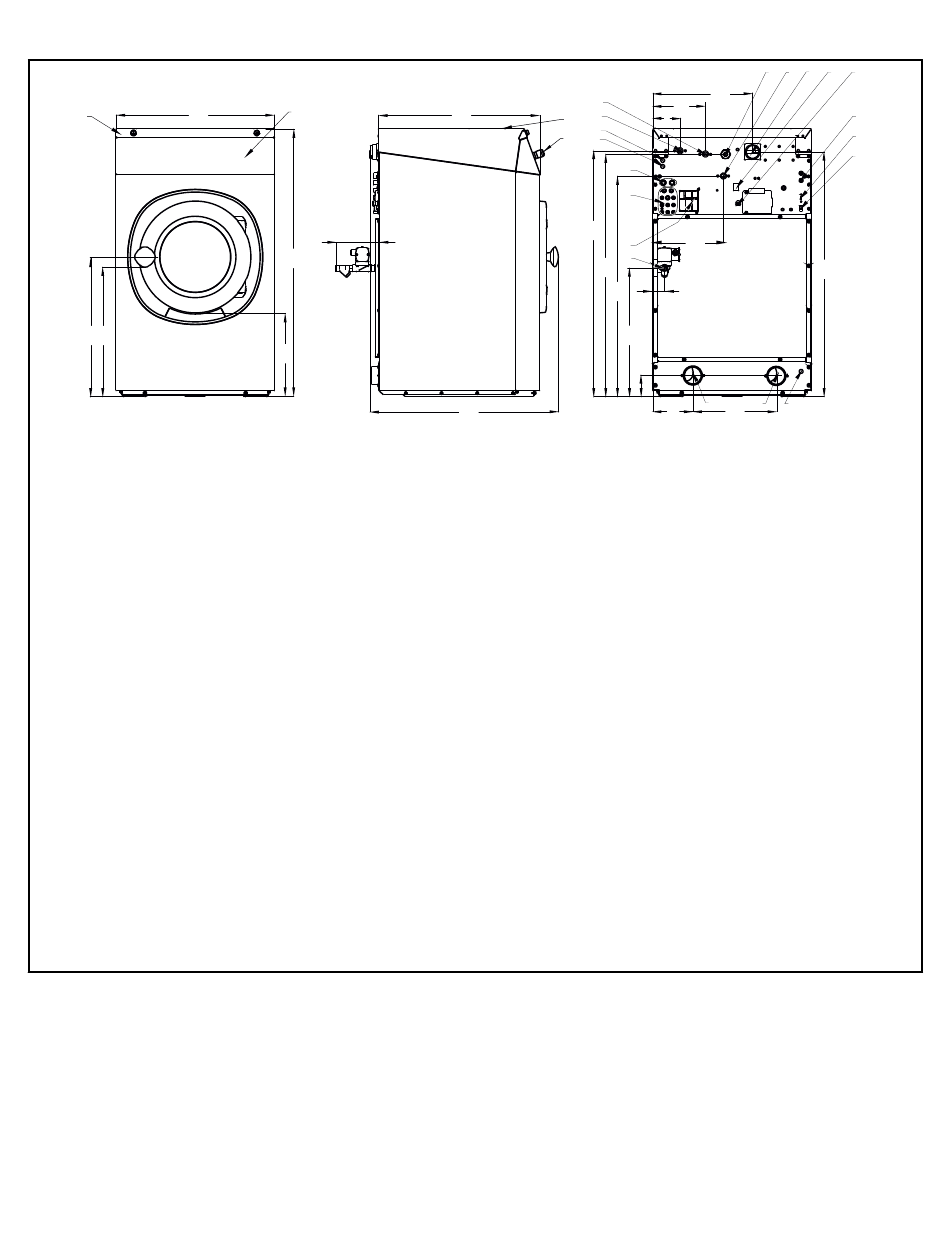

Abbildung 3
