Fronius DPS 2500 Bedienungsanleitung Seite 17

(7) (8)

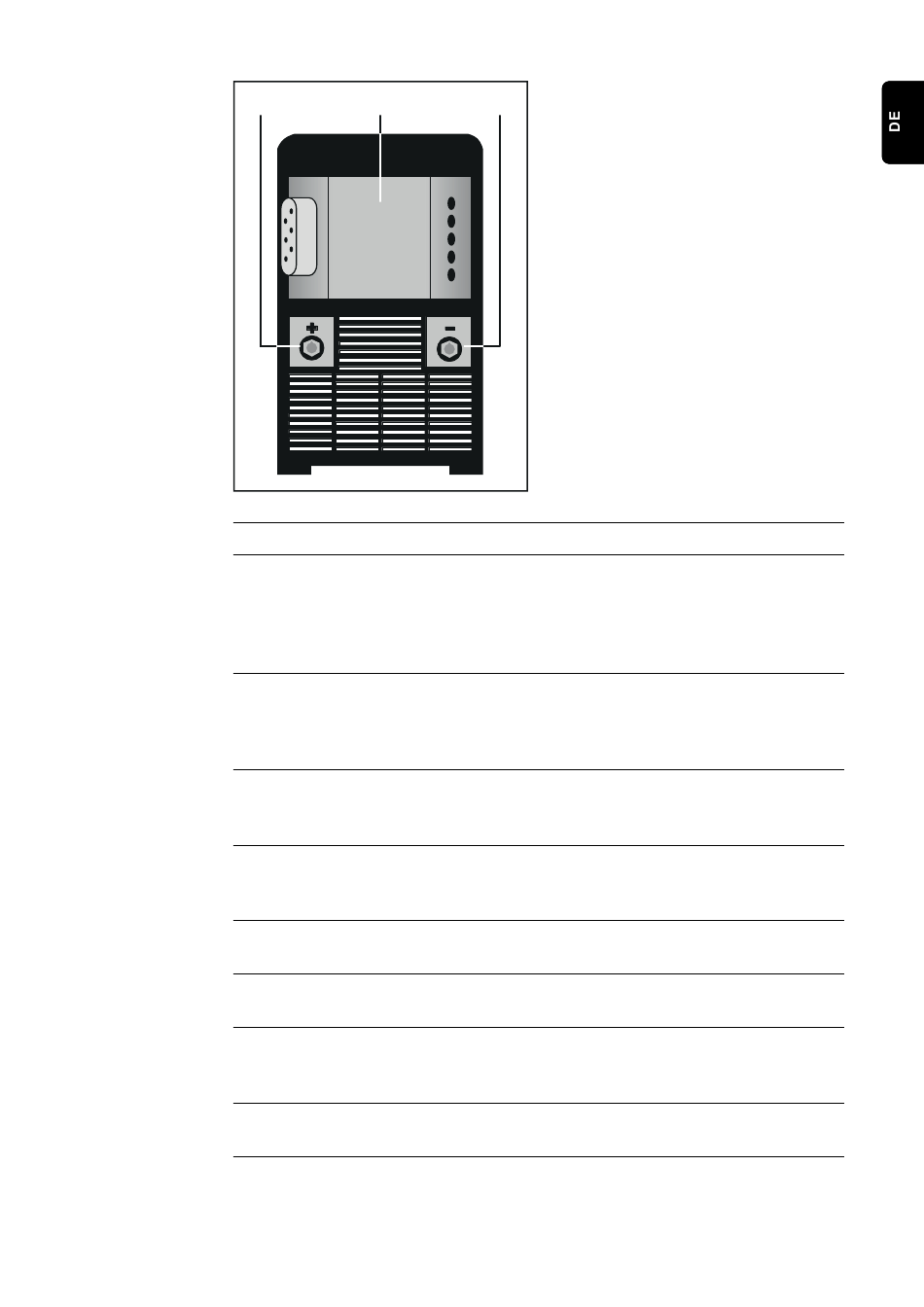

Rückansicht DPS 2500
(1) Blindabdeckung
(2) Anzeige Störung
leuchtet bis die Schnittstelle von der externen Steuerung initialisiert wurde bzw.
wenn während des Betriebes eine Störung aufgetreten ist. Die angezeigten
Error-Meldungen werden im Kapitel „Fehlerdiagnose und -behebung" beschrie-
ben.
(3) Anzeige Roboterinterface
leuchtet bei eingeschalteter Stromquelle, wenn am LocalNet z.B. ein Roboterin-
terface bzw. ein Feldbuskoppler, angeschlossen ist und die Datenverbindung zur
Schnittstelle besteht.
(4) Anzeige Stromquelle „Ein"
leuchtet, wenn die Stromquelle am Netz angeschlossen ist und sich der Netz-
schalter in Stellung „I" befindet
(5) Symbol Bedienungsanleitung
Alle Sicherheits-, Bedien-, Pflege- und Wartungshinweise der Bedienungsanlei-
tung beachten
(6) Netzschalter
zum Ein- und Ausschalten der Stromquelle
(7) (+) Strombuchse mit Bajonettverschluss
zum Anschluss des Stromkabels
(8) Schnittstelle
zur Anbindung der Stromquelle an die Steuerung. Die Bezeichnung der
Anschlüsse ist der Bedienungsanleitung für die Schnittstelle zu entnehmen
(9) (-) Strombuchse mit Bajonettverschluss
zum Anschluss des Stromkabels
(9)
17
