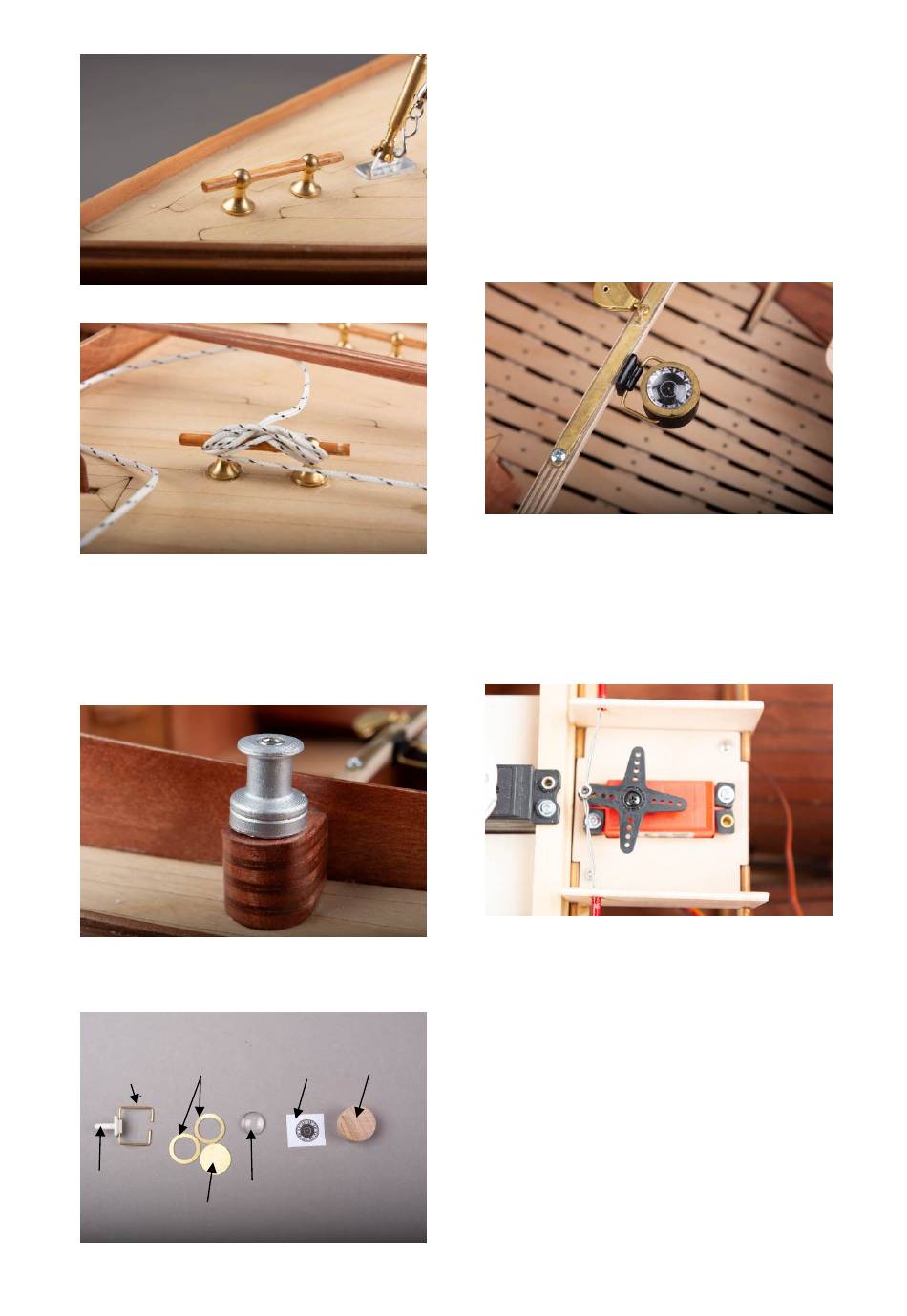

Abb.: Bugklampe
Abb.: Heckklampen
Für die beiden Winschen 7.10 ein Loch D 2,5
mm bohren. Die beiden Winschen mit den
Schrauben 7.11 festschrauben. Die Winschen
können nach eigenen Vorstellungen bemalt
werden.
Abb.: Winsch
Als Letztes den Kompass anfertigen.
7.5
7.8
7.9
7.4
Abb.: Kompassteile
Stand Juli 2024
7.3
7.6
7.7
Seite 29
Das Kompassgehäuse 7.3 zwei mal aus der
Laserplatte trennen, aufeinander kleben und
verschleifen. Ein 1mm Loch quer durchbohren.
Das Gehäuse lackieren. Den Draht 7.8 durch
die Konsole 7.9 schieben und zum Halter
biegen. Die Teile 7.4 und 7.5 aus der Ätzplatte
trennen und aufeinander kleben und die Roset-
te 7.6 einkleben.
Als Letztes das Kompassglas 7.7 mit z.B. R/C
Modeller Canopy Glue, Bestellnr. 44126 spar-
sam einkleben.
Abb.: Kompass
Baugruppe 8, RC – Einbau
Als Erstes das Ruderservo einbauen. Das
Servo sollte mit einem Servotester oder der
Fernsteuerung auf Neutralstellung gebracht
werden.
Abb.: Servo befestigen
Am Servohebel den Gestängeanschluss 5.14
mit der Mutter 5.15 so befestigen, dass er am
Servohebel drehbar ist. Den Servohebel in
Neutralposition aufstecken und mit der Zent-
ralschraube sichern.
Das Ruder einhängen und wenn noch nicht
geschehen 2-mal Ruderseil 5.12 am Ruder
befestigen. Je eine Schlaufe durch die Löcher
im Ruderhebel und mit einer Quetschhülse
befestigen. Die Seile durch die Bowdenzüge
schieben,
durch
den
führen und mit der Madenschraube 5.16 am
Servohebel verklemmen. Die überstehenden
Seilenden auf der gegenüberliegenden Seite
ins Bowdenzugrohr schieben.
©
Krick Modelltechnik Knittlingen
Gestängeanschluss
