Am Mast bei 760 mm von oben eine Konsole
4.35 mit 2 Schrauben 4.37 festschrauben. Die
beiden Löcher für den Befestigungsbügel in
den Mast bohren und den Bügel 4.36 in den
Mast kleben. Einen S-Haken 4.44 biegen. Die
Spannschlösser 6.20 einhängen und im Bügel
einhängen.

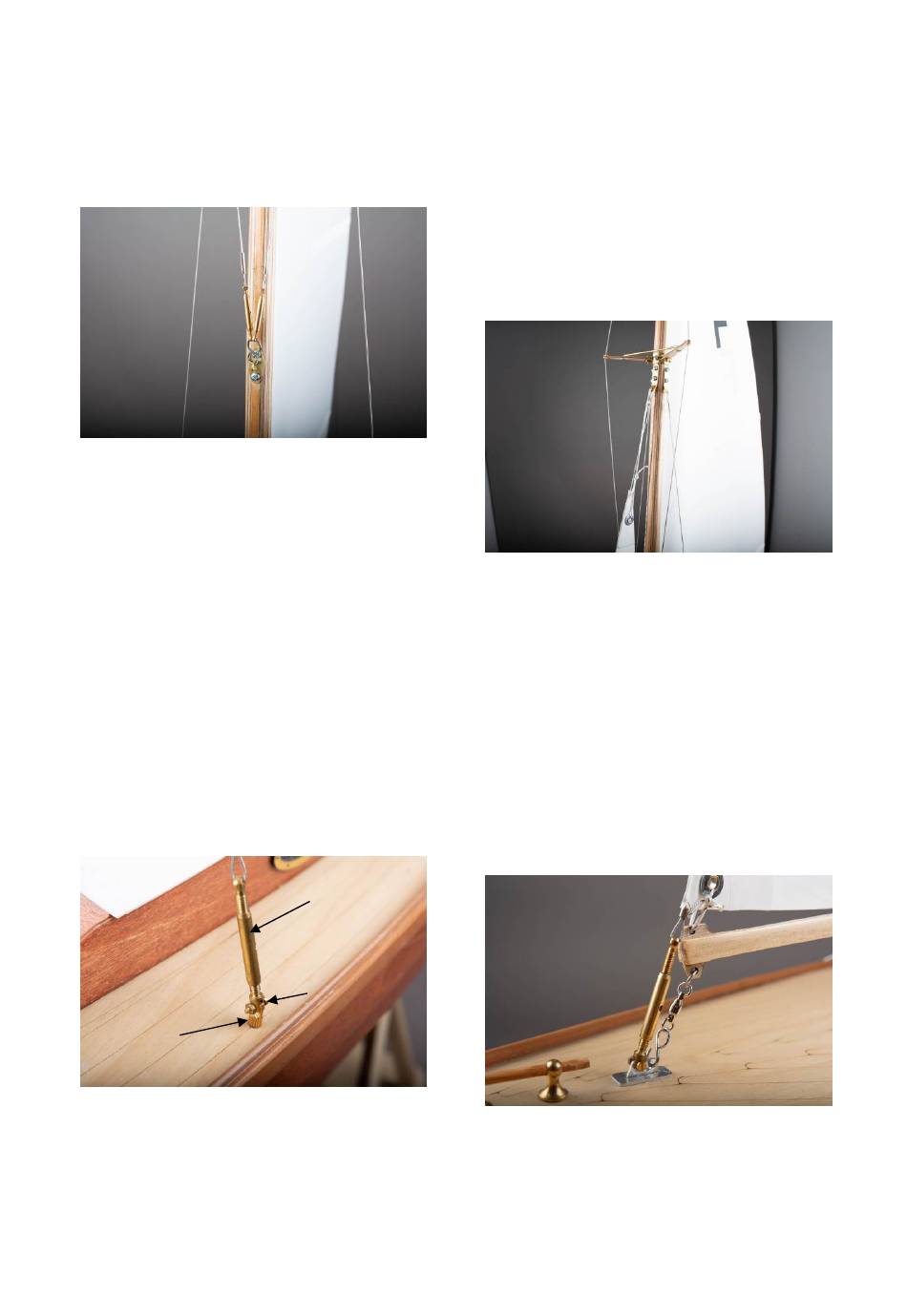

Abb.: Jumpstagbefestigung unten
Das Spannschloss so weit als möglich ausei-
nander schrauben. Das Seil beidseitig durch
das Auge in der Saling ziehen und am Spann-
schloss mit einer Schlaufe und Quetschhülse
befestigen.
Nun kann das Jumpstag über das Spann-
schloss gespannt werden.
Unterhalb der Saling 3 Laschen 6.13 mit
Schrauben 6.14 festschrauben. 2 seitlich am
Mast für die Wanten und eine vorne am Mast
für die Aufhängung des Vorstags mit Vorsegel.
Für die Wanten, in die Bohrungen im Deck die
2 Augenschrauben 3.53 an den vorgesehenen
Stellen so ins Deck schrauben, dass die Boh-
rung parallel zur Deckskante steht und mit
Sekundenkleber sichern.
3.53
Abb.: Augbolzen und Wantenspanner
Den Wantenspanner 6.17 einhängen. Den
Wantenspanner maximal aufdrehen. Wanttau
an der seitlichen Lasche am Mast mit einer
Schlaufe und Klemmhülse befestigen und nach
unten durch das freie Ende des Wantenspan-
ner ziehen und mit einer Schlaufe und Klemm-
Stand Juli 2024
6.17
6,18,6.19
Seite 27
hülse festmachen. Durch Festziehen der
Wantenspanner die Wanten leicht spannen.
Im nächsten Schritt die Fock am Mast und
Deck befestigen.
Beim Anfertigen der Fock haben Sie schon das
Vorstag in die Fock eingeklebt. Befestigen Sie
am oberen Ende des Vorstags mittels einer
Schlaufe und Quetschhülse einen S-Haken
und hängen die Fock an der Lasche unter der
Saling ein. Befestigen Sie am Segelkopf das
Fockfall und führen es durch die Lasche nach
unten zur Klampe.
Abb.: Fock anschlagen
Die Abdeckung 2.59 auf den Fockbeschlag
2.58 aufstecken und am Deck festkleben.
Einen S-Haken 4.44 biegen, in das Auge den
Wirbel 6.28 einhängen. Einen Ring aus 4.44
biegen. In den Fockbaum einhängen und den
Wirbel einhängen. Jetzt kann der Fockbaum
mit dem Haken in den Fockbeschlag einge-
hängt werden.
Ebenfalls das Spannschloss 6.16 mit einer
Schraube 6.18 und Mutter 6.19 am Vorstagbe-
schlag befestigen. Das Spannschloss so weit
wie möglich aufdrehen und am Ende mit einer
Schlaufe und Quetschhülse das Vorstag
befestigen.
Abb.: Fock
Die Fock am Schothorn festbinden.
Das Vorstag kann jetzt mit dem Spannschloss
gespannt werden.
©
