Im nächsten Schritt stellen Sie den Mast und
fertigen das Rigg an.
Die Positionen der Mastbeschläge sind in
Zeichnung 5 zusammengefasst.
Das Wantseil 6.12 wird wie folgt aufgeteilt:
1 Stück á 90 cm (Vorstag im Vorsegel s.o.)
2 Stück á 75 cm (Jumpstage)
2 Stück á 100 cm (Wanten)
1 Stück á 130 cm (Achterstag)
2 Stück á 75 cm (Ruderseil 5.12)
Teilen Sie das Seil sorgfältig auf und geben
Sie ein paar Zentimeter sicherheitshalber zu.
Am Masttopp das Achterstag und das Jump-
stag aus Wantseil 6.12 befestigen. Für das
Jumpstag eine Lasche 6.13 am Mast mit 2
Schrauben 6.14 anschrauben.
6.13
6.14

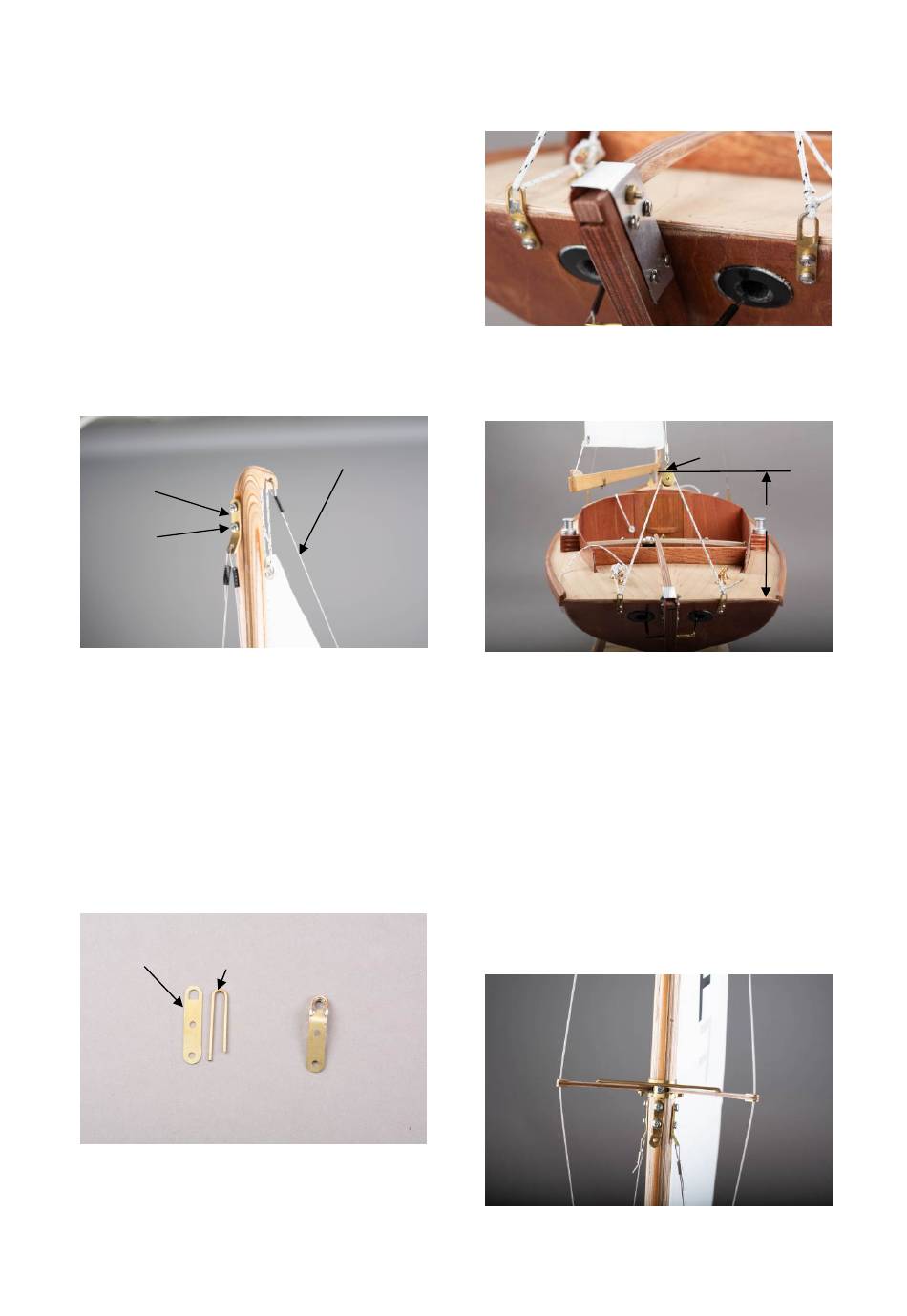

Abb.: Masttopp
Für das Jumpstag das Seil durch die Bügel
schieben und mit einer Quetschhülse 6.15
verklemmen.
Ebenso mit dem Achterstag verfahren. Das
Seil durch die erste Bohrung schieben und mit
einer Quetschhülse 6.15 verklemmen.
Das Großsegel mit einem Bändsel am Mast-
topp befestigen.
Für die Befestigung des Achterstags am
Rumpf die 2 Laschen 6.25 anfertigen.
6.25
6.26
Abb.: Laschen für Achterstag
Biegen Sie aus dem Draht 6.26 den Bügel. Um
den Bügel zum Anlöten besser festklemmen zu
können, ist er länger. Löten Sie diesen am
oberen Auge fest. Trennen Sie die Überstän-
Stand Juli 2024
de zwischen Auge und erster Befestigungs-
bohrung ab. Biegen Sie die an dieser Stelle
entsprechend dem Heckspiegel.
Abb.: Anbringung der Befestigungslaschen
Die beiden Laschen im Abstand von 80 mm
mit Schrauben 6.27 anbringen.
Achterstag
Abb.: Achterstag
Am unteren Ende ca. 120 mm über Deck einen
Block 6.22 am Stagende einbinden. Ein Stück
Schotleine 6.23 an der rechten Lasche anbin-
den und über den Block am Achterstag zurück
zur 2. Lasche führen.
Die Klampe 7.1 mit 7.2 montieren und befesti-
gen und daran das Ende der Leine belegen.
Über die Leine kann das Achterstag gespannt
werden.
Als nächstes die angefertigte Saling am Mast
montieren. Die Maße entnehmen Sie Zeich-
nung 5. Die Saling wird 380 mm von oben am
Mast angebracht.
Abb.: Saling und Want bzw. Vorsegelaufhän-
gung
Seite 26
6.22
120 mm
©
