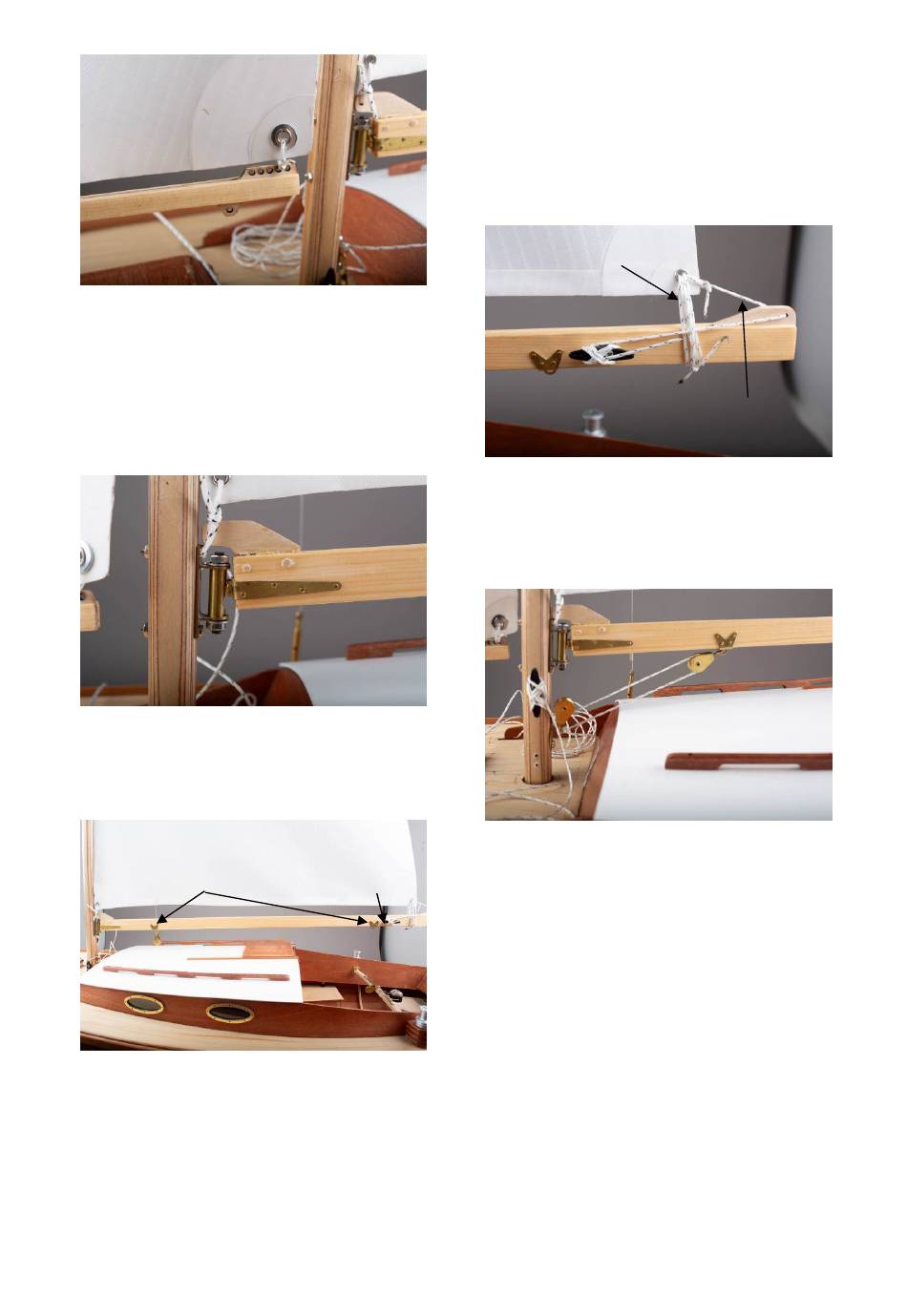

Abb.: Schothorn
Nun den Großbaum anbringen.
Am Mast den Lümmelbeschlag anschrauben.
Die Maße entnehmen Sie Zeichnung 5 ??.
Bohren Sie 2 Löcher für die Befestigungs-
schrauben 4.30 und Muttern 4.31 durch den
Mast.
Befestigen Sie den Lümmelbeschlag am Mast.
Abb.: Lümmelbeschlag
Am Baum die 2 Terminals für den Block vom
Niederholer und das Anschlagen der Groß-
schot und eine Klampe anbringen.
Terminal
Abb.: Baum
Die Terminals 4.39 am Baum ankleben und mit
Nägeln verstiften.
Die Bohrungen für die Haltebügel bohren. Den
Block 4.41 einhängen und die Bügel in den
Baum einkleben. Die Maße entnehmen Sie der
Zeichnung 5.
Jetzt kann der Baumbeschlag mit der Kugel im
Lümmelbeschlag eingehängt werden. Das
Stand Juli 2024
Segel am Baum mit einem Bändsel 6.24
festbinden. Das Segel mit Leine 6.24 mit 2-3
Schlägen um den Baum festbinden. Am Schot-
horn eine Leine festknoten und durch das
Auge am Baum ziehen und an der Klampe
4.42 belegen, die mit 2 Schrauben 4.43 ange-
schraubt wird. Somit kann die Spannung des
Unterlieks eingestellt werden.
Abb.: Großsegel Schothorn
Für den Niederholer die Flanschplatte 4.35
nach Zeichnung 5 am Mast anschrauben.
Einen U-Bügel biegen und einen Block 4.41
einhängen. Den Bügel in den Mast einkleben.
Abb.: Niederholer
Jetzt den Niederholer am Bügel festbinden und
Klampe
über den Block am Baum wieder zurück über
den Block am Mast führen und an einer Klam-
pe 4.42 belegen die mit Schrauben 4.43 am
Mast befestigt wird.
Baugruppe 7, Beschläge
Im letzten Bauabschnitt bringen Sie noch
einige Details am Modell an.
Zum Ersten die 3 großen Klampen aus den
Stützen 7.1 und den Holmen 7.2 zusammen-
setzen und auf dem Deck anbringen.
Seite 28
2-3 Schläge
Unterliekstrecker
©
Krick Modelltechnik Knittlingen
