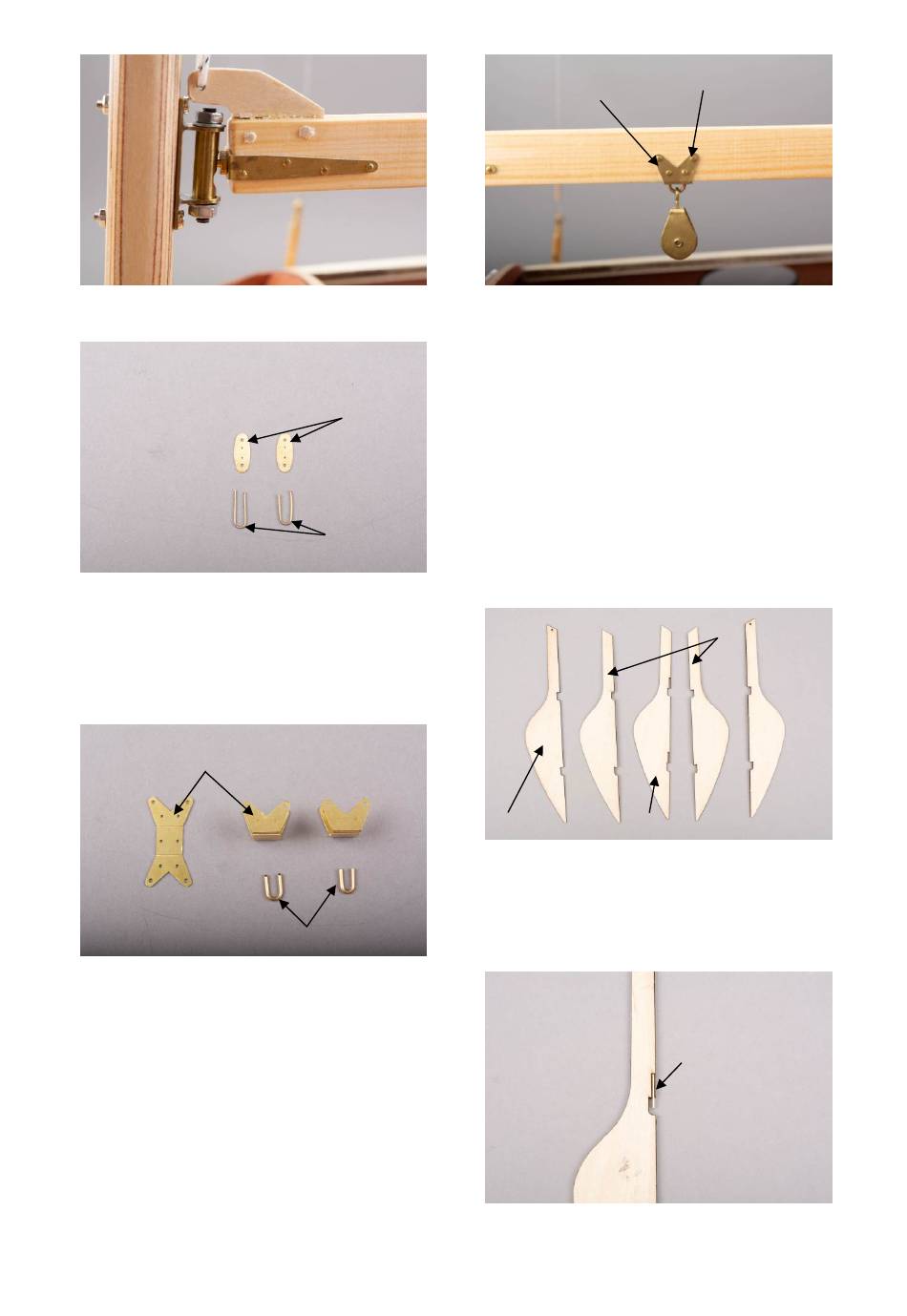

Abb.: Lümmelbeschlag komplett (wird erst
später am Mast befestigt)
Abb.: Konsole für Niederholer und Jumpstag-
spreize
Die 3 Flanschplatten 4.35 aus der Ätzplatte
austrennen und versäubern. 3 Aufhängebügel
aus Draht biegen. Wie auch bei der Befesti-
gung der Großschot, werden die Bügel erst in
Bauschritt 6 in den Mast geklebt.
4.38
Abb.: Befestigung Großschot und Niederholer
Die Befestigungen für Großschot und Nieder-
holer 4.38 aus der Ätzplatte austrennen. Die
Kante versäubern und an den Knicklinien zum
„U" biegen.
Stand Juli 2024
4.35
4.36
4.40
Seite 22
4.38
Abb.: Aufhängung Block Niederholer
Die Maße zum Anbringen der Aufhängung für
Niederholer und Großschot entnehmen Sie
Zeichnung 5 ??.
Aus Draht die Bügel biegen, in die die Blöcke
eingehängt werden.
Die Bügel werden erst im Bauabschnitt 6, beim
Aufstellen des Mastes, wenn die Blöcke mon-
tiert werden, am Baum eingeklebt.
Baustufe 5, Ruder
Nun fertigen Sie das Ruder an.
Außen 5.1
Mittellage 5.3
Abb.: Ruderteile
Kleben Sie als erstes die Mittellage 5.3 auf ein
Ruderteil 5.2. Nach dem Trocknen des Klebers
können die Lagerbolzen 5.5 in die Aussparun-
gen mit Stabilt Express eingeklebt werden.
Abb.: Lagerbolzen
©
Krick Modelltechnik Knittlingen
Nägel 4.39
Innen 5.2
5.5
