3.50

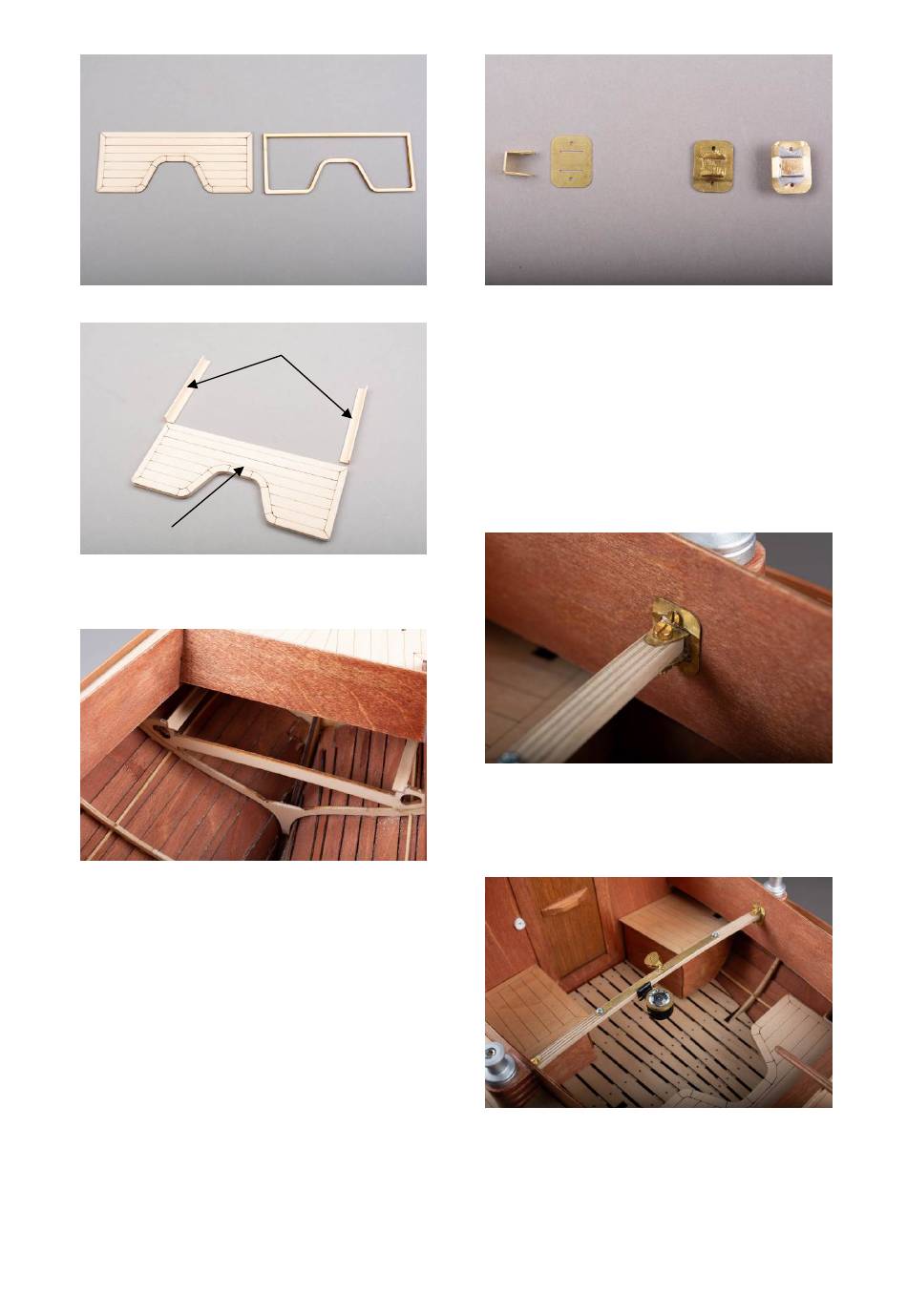

Abb.: Sitzbank
Sitzfläche
Abb.: Sitzbank und Auflage
Aus den Leisten 3.52 zwei Winkel als Führun-
gen zusammenkleben.
Abb.: Führungen eingeklebt
Die Führungen auf die Aussparungen in den
Spanten 13 und 14 einkleben.
Die Sitzbank kann jetzt in beliebiger Position
auf die Führungen geklebt werden.
Für die Plicht fehlt jetzt noch der Traveller. Die
Laserteile 3.54 aufeinander kleben und ver-
schleifen.
Aus den Teilen 3.55 und 3.56 die zwei Konso-
len für die Traveller-Befestigung anfertigen.
Stand Juli 2024
3.51
Führungen 3.52
Seite 17
3.56
3.55
Abb.: Konsolen für Traveller
Die Teile aus der Ätzplatte trennen und die
Kanten versäubern. Teile 3.56 an den Knickli-
nien zu einem „U" biegen und durch die Schlit-
ze in Teil 3.55 stecken, verlöten oder mit
Epoxy-Kleber verkleben.
Die Rückseiten sowie den überstehenden
Kleber oder Lötzinn verschleifen.
Die Konsolen in die Aussparungen in der
Plicht-Seitenwand setzen und mit je 2 Schrau-
ben 3.57 befestigen.
Abb.: Konsolen
Nun den Traveller zwischen den Konsolen
einpassen und mit Schrauben 3.58 und Mut-
tern 3.59 verschrauben.
Abb.: Führung
Die Führung 3.60 aus der Ätzplatte trennen
und mit Schrauben 3.62 mittig auf den Travel-
ler schrauben. Einen U-Bügel 3.61 biegen.
Mittig die Löcher für den Bügel bohren. Einen
Block 4.41 einhängen und den Bügel in den
Traveller kleben.
©
Krick Modelltechnik Knittlingen
