11 Elektrischer Anschluss
11.2.4

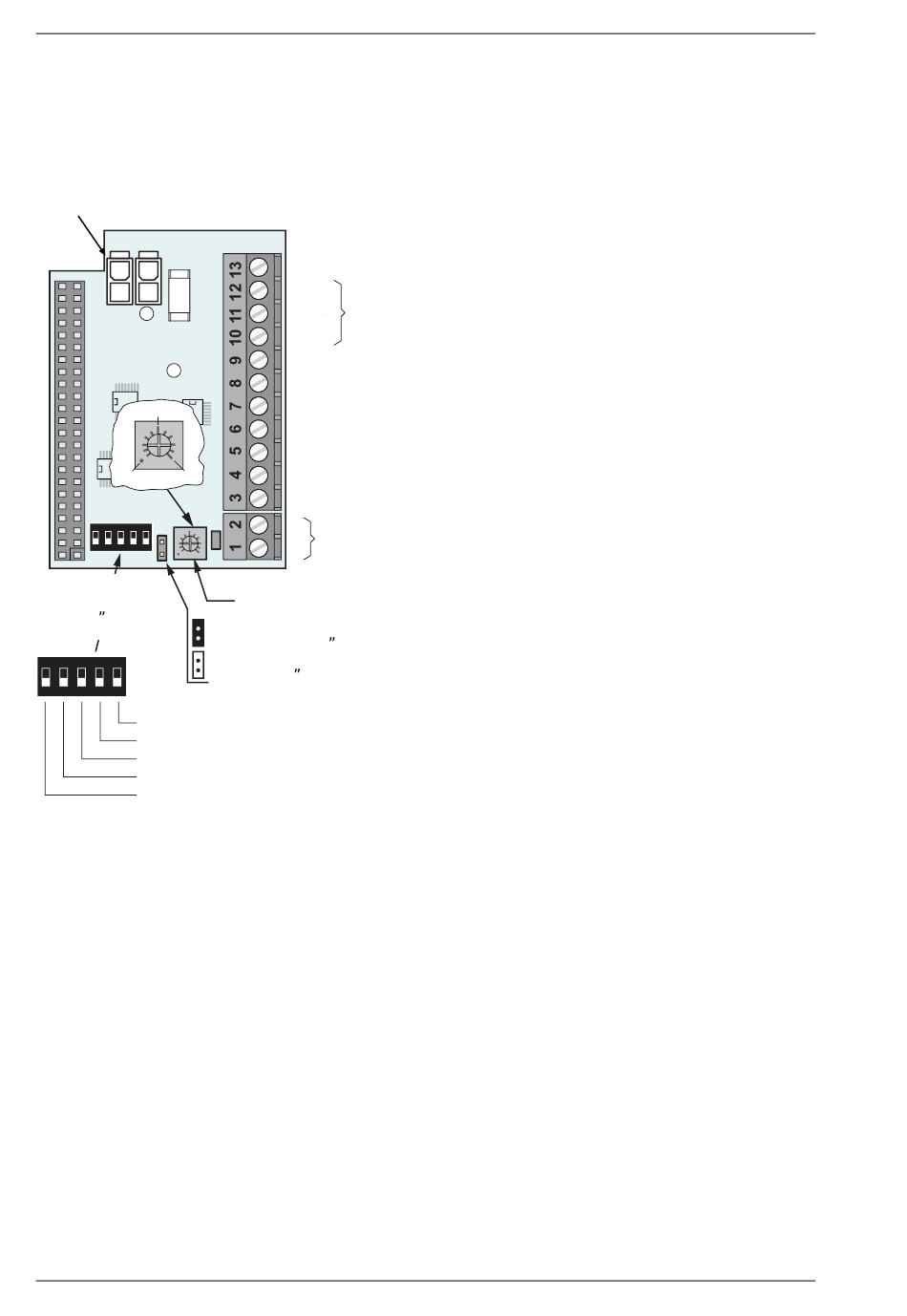

Erweiterungseinheit EXU-SI
Funktionen
Diese Erweiterungseinheit verfügt über Eingänge für elektromechanische Verriegelung, Programmschalter,
Batterien, KILL-Funktion, OFFEN/SCHLIEß, SCHLÜSSEL-Öffnungsimpuls und äußeren Impuls.
Notstrombatterieeinheit
0.5 s
0 s
3 s
ON
1
2
3
4
5
DIP-Schalter in
Position AUS"
AUS abgebildet
ON
1
2
3
4
5
Batterieüberwachung
Lock-Kick
Verriegelungsentlastung
Stromlos geschlossene ( AUS ) / stromlos offene Verriegelung ( EIN )
Verriegeln 12 V ( AUS ) / 24 V ( EIN )
1)
Position AUS: Laufruhiges Schließen, für Türen ohne Verriegelung.
Position EIN: Stärkeres Schließen, für Türen mit Verriegelung, zum Überwinden des Widerstandes der Verriegelungsvor-
richtung.
2)
Wenn der Schalter auf die Position EIN gestellt ist, ist die Verriegelungsentlastung (LOCK RELEASE) während der vom
Potentiometer eingestellten Öffnungsverzögerungszeit aktiv.
Bei einer ZWEIFLÜGLIGEN TÜRANLAGE arbeitet die Verriegelungsentlastung nacheinander: zuerst primäre Tür, anschlie-
ßend sekundäre Tür.
Hinweis: Die Verriegelungsfunktion ist nur in den Programmwählerpositionen AUS und AUSGANG aktiv.
Ist kein Programmschalter angeschlossen muss eine Brücke auf der SI Platine zwischen 3 und 11 eingelegt werden
um das Schloss zu aktivieren.
58
+24 V DC
OPEN
Programmschalter
EXIT
OFF
Entriegelungssignal von Verriegelung
UNL
KILL Reset (siehe Brücke unten)
KRST
KILL Impuls
KILL
SCHLÜSSEL-Impuls (5 s)
KEY
OFFEN / SCHLIESSEN-Impuls (Sperrrelais)
O/C
Äußerer Impuls
OIMP
Masse
GND
Elektromechanische Verriegelung (12V DC max. 500 mA /
24 V DC max 250 mA, siehe DIP-Schalter Nr. 1 unten)
+
Potentiometer für Öffnungszeitverzögerung
Automatischer KILL"-Reset (Brücke ein)
Manueller Kill"-Reset (Brücke aus)
1)
2)
Ausgabe vom 2023-10-16
2)
1005088-de-DE-25.0
