11 Elektrischer Anschluss
11.2
Steuereinheiten
11.2.1

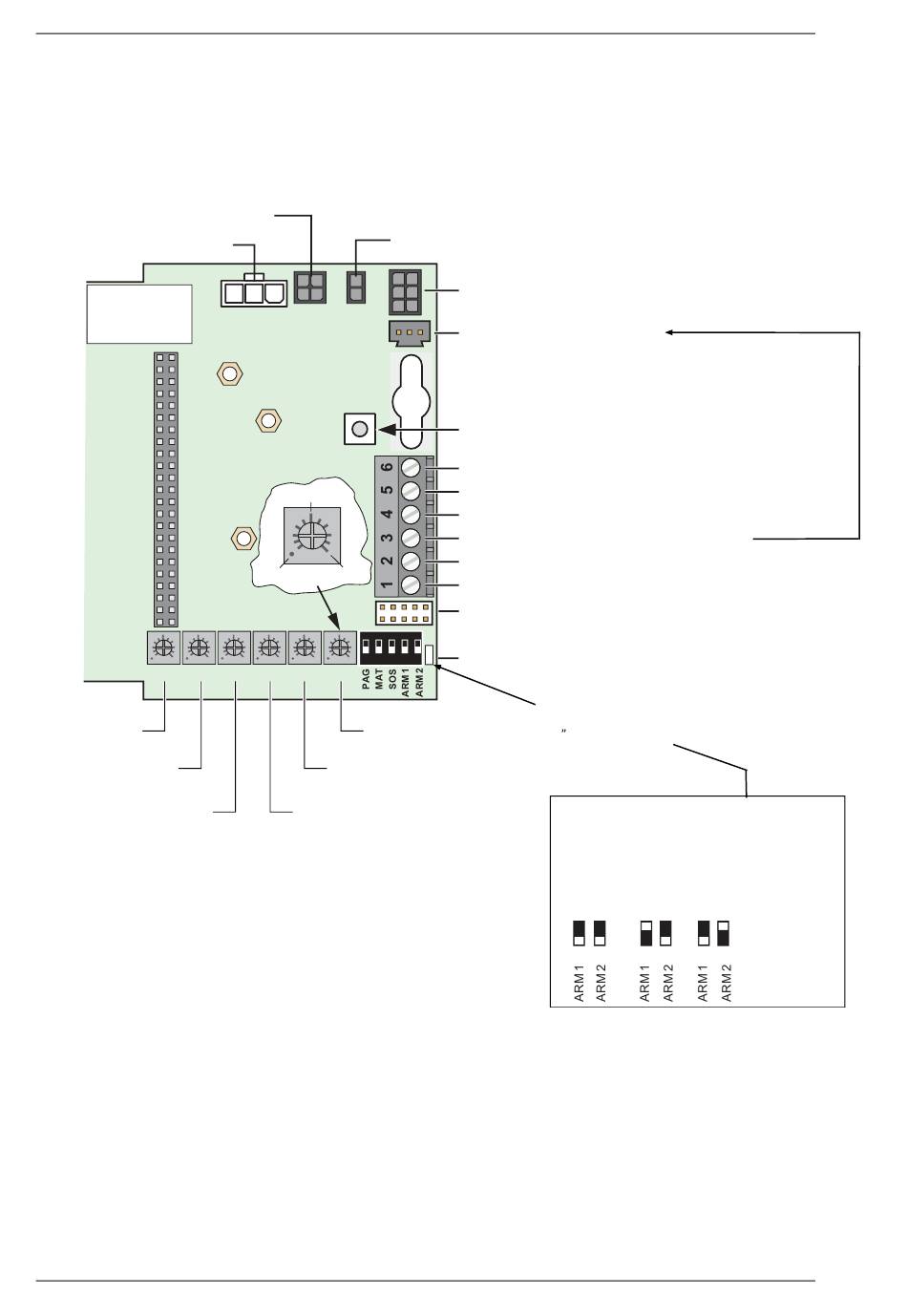

CU-ESD
Die CU-ESD kann, je nach benötigten Funktionen, mit den Erweiterungseinheiten EXU-SI und/oder
EXU-SA ausgestattet werden.
Motor
SPTE OPSP CLSP
Federspannung
Öffnungs-
geschwindigkeit
Schließgeschwindigkeit
11.2.2
Armsystem - Auswahl
Ab Werk ist die Konfiguration für das Armsystem PUSH. Wenn PULL oder ST erforderlich ist:
a Schalten Sie die Stromzufuhr AUS
b Armkonfiguration auswählen
c Schalten Sie die Stromzufuhr EIN
Nach jeder Änderung in der Systemauswahl muss ein neuer Lernzyklus durchgeführt werden.
56
Siehe Seite 15 oder 17.
Encoder
5 s
HOT
1.5 s
30 s
ON
1
2 3 4 5
POAS
CLTQ
HOT
Offenhaltezeit
Schließdrehmoment
motorische Unterstützung
Ausgabe vom 2023-10-16
Lock-Kick-Schalter
Synchronisierung von zweiflügeligen Türen
EIN /AUS /HALTEN Öffnen-
Schalter
LRN
LERNTASTE
24 V DC
LOUT
LockOut für OPD (–)
Überkopf-Anwesenheitserkennung/Sicherheitsmatte
OPD
XIMP
Innerer Impuls gesteuert von
IIMP
Innerer Impuls
GND
Masse
Überkopf-Anwesenheitserkennung (inkl. 24 V, LOUT
OPD
und Sicherheitsimpuls)
LED
DIP-Schalter in Posi-
tion AUS" AUS abge-
bildet
PAG
MAT
SOS
ARM 1/2 Armsystemeinstellung
PUSH & GO
Sicherheitsmatte
Stopp bei Blockierung
PUSH
PULL
ST
4 5
4
5
4
5
