13 Verkleidung
13
Verkleidung
Die Verkleidung und der Antriebsträger werden aus natur eloxiertem Aluminium hergestellt. Die
Endplatten sind aus schwarz lackiertem Blech.
13.1
Ein- und Ausbauen der Verkleidung

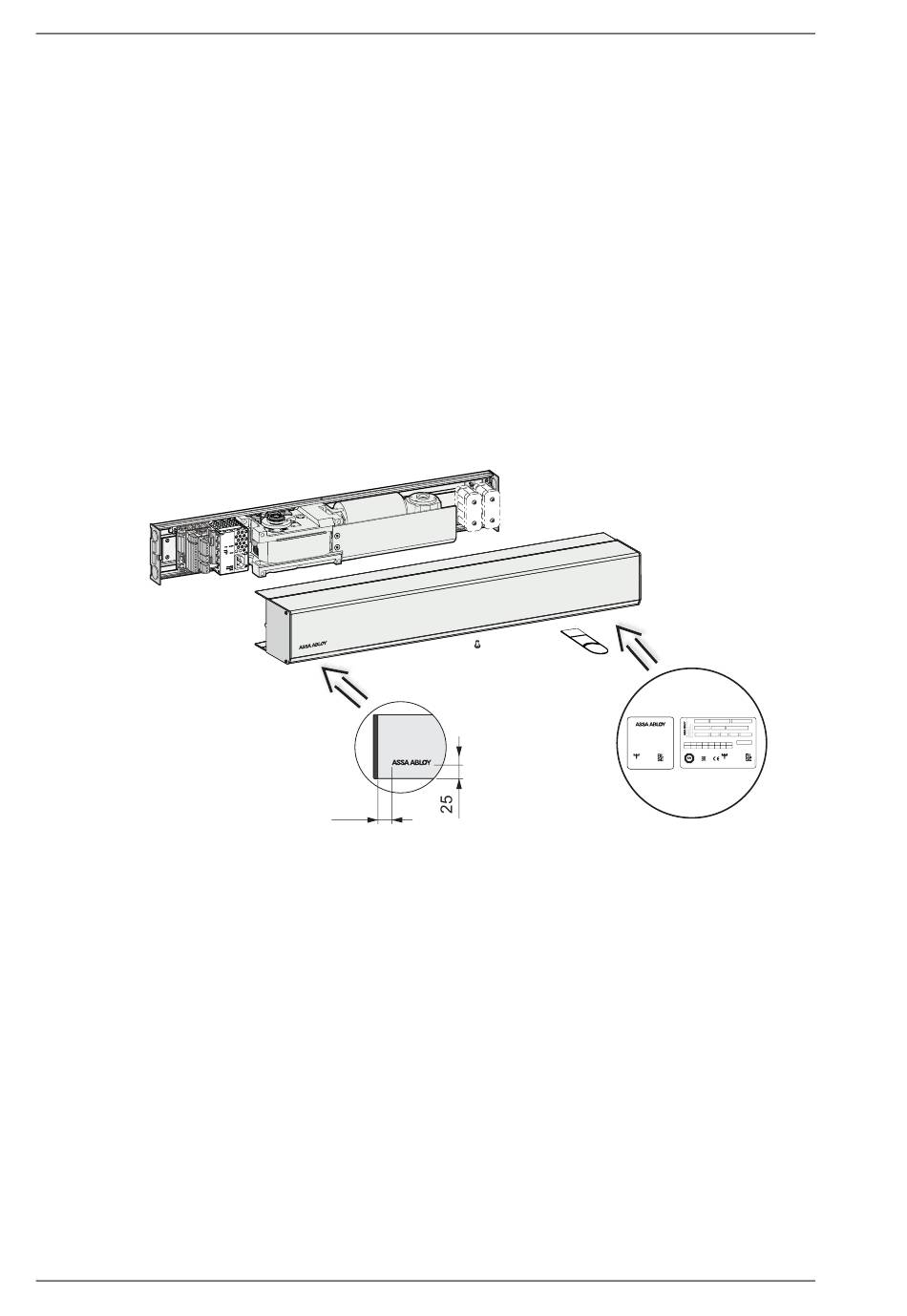

Die Verkleidung wird über die Flansche des Antriebsträgers geschoben, so dass die Kanten in die
Führungen passen.
Brechen Sie die Abdeckkappe ab und lassen Sie diese in das Montageprofil für die Antriebswelle
einrasten. Lassen Sie die zweite Abdeckkappe für den zweiten Schlitz einrasten. Befestigen Sie die
Verkleidung mit der Schraube.
Bringen Sie nach korrekter Montage und Einstellung im unteren Teil der Antriebsverkleidung auf
der rechten Seite das Produktetikett mit der CE-Kennzeichnung an (siehe Abbildung).
Kleben Sie das ASSA ABLOY-Logo auf die Verkleidung – siehe Zeichnung.
Nur für SE: Das SITAC-Etikett neben dem Produktetikett anbringen, siehe Abbildung.
66
25
Ausgabe vom 2023-10-16
XXXXXXX
XXXXXXXXXXXXX
XXXXXXXXXX
ART. NO.
DESIGNATION
TYPE
XXXXXX
XXXX
XXXXXXXXXXX
PROJECT/SERIAL NO.
YEAR+WEEK
TEMPERATURE
Ersätter lås med fallkolv till
XXXXXXX
XXXX
XXX
XX/XX
XXXXX
typgodkända
VAC
A
W
Hz
LOAD
slagdörrar enl. förteckning
XXXXXXX
Skydd mot olyckor vid
1
2
3
4
5
6
7
8
PROD. ORDER
rörliga anordningar
CLASSIFICATION DIN 18650
CERTIFIERING
CERTIFIERING
KONTROLL
KONTROLL
SÜD
1002
1002
xxxxxxx
xxxxxxx
Part of the Besam range
1005088-de-DE-25.0
