GLWC 0152-0612 BD2
GLWC 0604-1204 BD2
8.4.3 Pumpenfreigabe (Option)
8.4.4 Externe Betriebsfreigabe (falls erforderlich)
PR-2008-0006-D • Änderungen vorbehalten • Stand 01/2008
•
Schließen Sie die Pumpenfreigabe (Option) an (potentialfreier Kontakt; geeignet
für 230 V/50 Hz/1 A).
Siehe Elektroschaltplan, der dem Gerät beiliegt, Klemmen P1/P2.
Wenn Sie die Pumpenfreigabe über die Kontakte Klemmen P1/P2
nicht nutzen, beachten Sie bitte folgende Punkte:
– Die Wasserpumpe muss mindestens 60 Sekunden vor dem Start des
GEA Kaltwassererzeugers eingeschaltet werden.
Die Wasserpumpe darf erst 120 Sekunden nach dem Abschalten/Standby-Schal-
ten des GEA Kaltwassererzeugers ausgeschaltet werden.

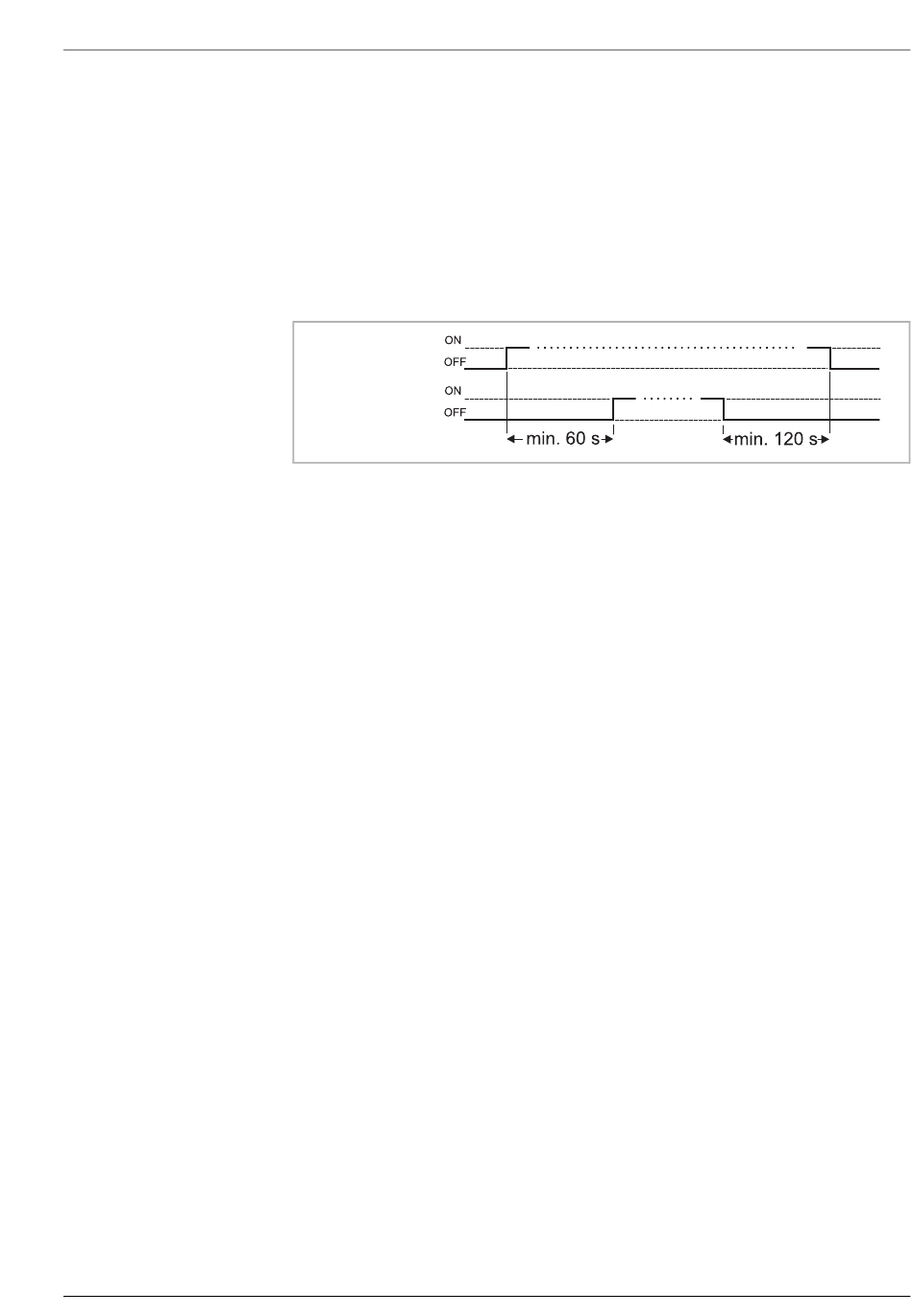

Eine externe Steuerung muss folgende Zeiten einhalten:
Pumpensteuerung
Betriebsfreigabe
Kaltwasser-
erzeuger
•
Schließen Sie die externe Betriebsfreigabe EIN/AUS an die Klemmen E/F an.
Siehe Elektroschaltplan, der dem Gerät beiliegt.
Zur Nutzung der Kontakte muss die Funktionalität der Brücke zwischen den
Klemmen E/F durch einen externen potentialfreien Schaltkontakt ersetzt werden.
Kabelspezifikation: Potentialbehaftete Klemmen zum Anschluss eines
potentialfreien, bauseitigen Kontaktes. Maximale Kabellänge 100 m, minimaler
Kabelquerschnitt 1,5 mm².
Elektroanschluss
41
