Technische Beschreibung
Geräte
GLWC 0152-0612 BD2
GLWC 0604-1204 BD2

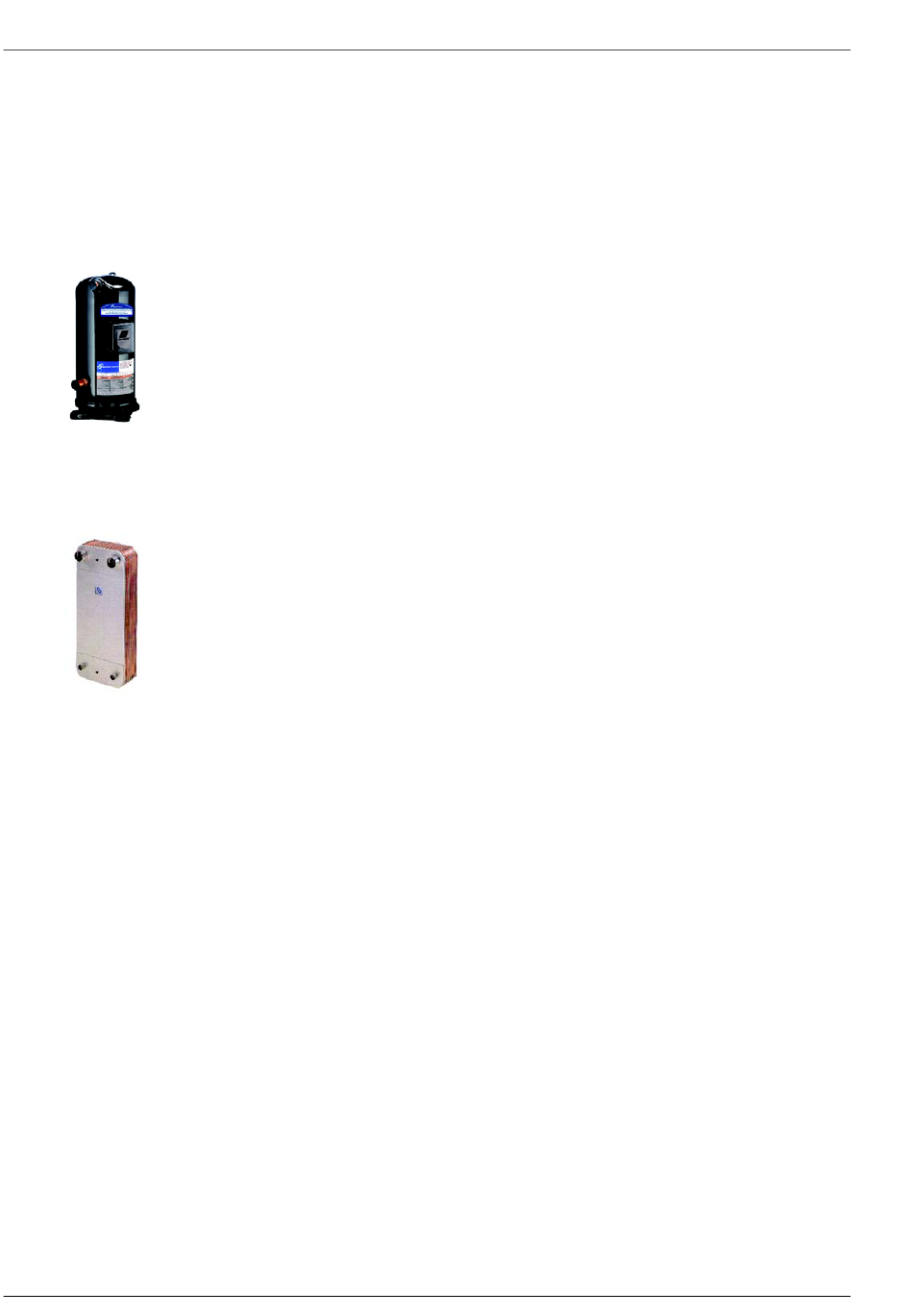

Abb. 4-1:
Scrollverdichter
Abb. 4-2:
Plattenwärme-
tauscher
14
Grundkonstruktion
Rahmen und Paneele aus verzinktem, kunststoffbeschichtetem Stahlblech
(RAL 9002).
Die selbsttragende Konstruktion bietet einen ausgezeichneten Zugang zu den einzel-
nen Komponenten bei Wartungs- und Instandsetzungsarbeiten.
Verdichter
Vollhermetischer, vibrationsarmer und sauggasgekühlter Copeland Scrollverdichter
komplett mit Ölheizung zum sicheren Verdichteranlauf, elektronischem Überhitzungs-
schutz mit manueller Rückstellung sowie einem zweipoligen Elektromotor. Diese
Copeland Scrollverdichter zeichnen sich zudem durch eine sehr hohe Wirtschaftlich-
keit und einen um ca. 6 dB(A) niedrigeren Schallleistungspegel im Vergleich zu Hub-
kolbenverdichtern aus. Die Baugrößen 0152-0612 besitzen zwei Verdichter in einem
Kältekreislauf. Die Baugrößen 0604-1204 bestehen aus 4 Verdichtern, wobei jeweils
zwei Verdichter in einem der beiden Kältekreisläufe eingebaut sind.
Verdampfer
Die bei dieser Geräteserie eingesetzten Verdampfer und Verflüssiger sind Plattenwär-
metauscher aus AISI 316. Die Vorteile von Plattenwärmetauschern liegen in der sehr
kompakten Bauweise bei entsprechend hohen Leistungen. Die Kanalplatten bestehen
aus geprägten Edelstahlplatten, die in einem speziellen Lötverfahren eng miteinander
verbunden werden. Dadurch ergibt sich sowohl auf der Primär- als auch auf der
Sekundärseite eine hoch turbulente Strömung und damit einen sehr guter Wärmeaus-
tausch zwischen dem Kältemittel und dem Wärmeträger. Ebenfalls kann durch diese
Konstruktion die Kältemittelfüllmenge auf ein Minimum reduziert werden.
Der Verdampfer ist diffusionsdicht und flächendeckend mit einer abriebfesten
Dämmung versehen. Im Betrieb wird der Verdampfer durch den Differenzdruck-
schalter zwischen Kaltwasser-Ein- und -austritt geschützt.
Standardmäßig können die Geräte mit Glykol mit Austrittstemperaturen bis -8 °C im
Kühlbetrieb betrieben werden.
PR-2008-0006-D • Änderungen vorbehalten • Stand 01/2008
