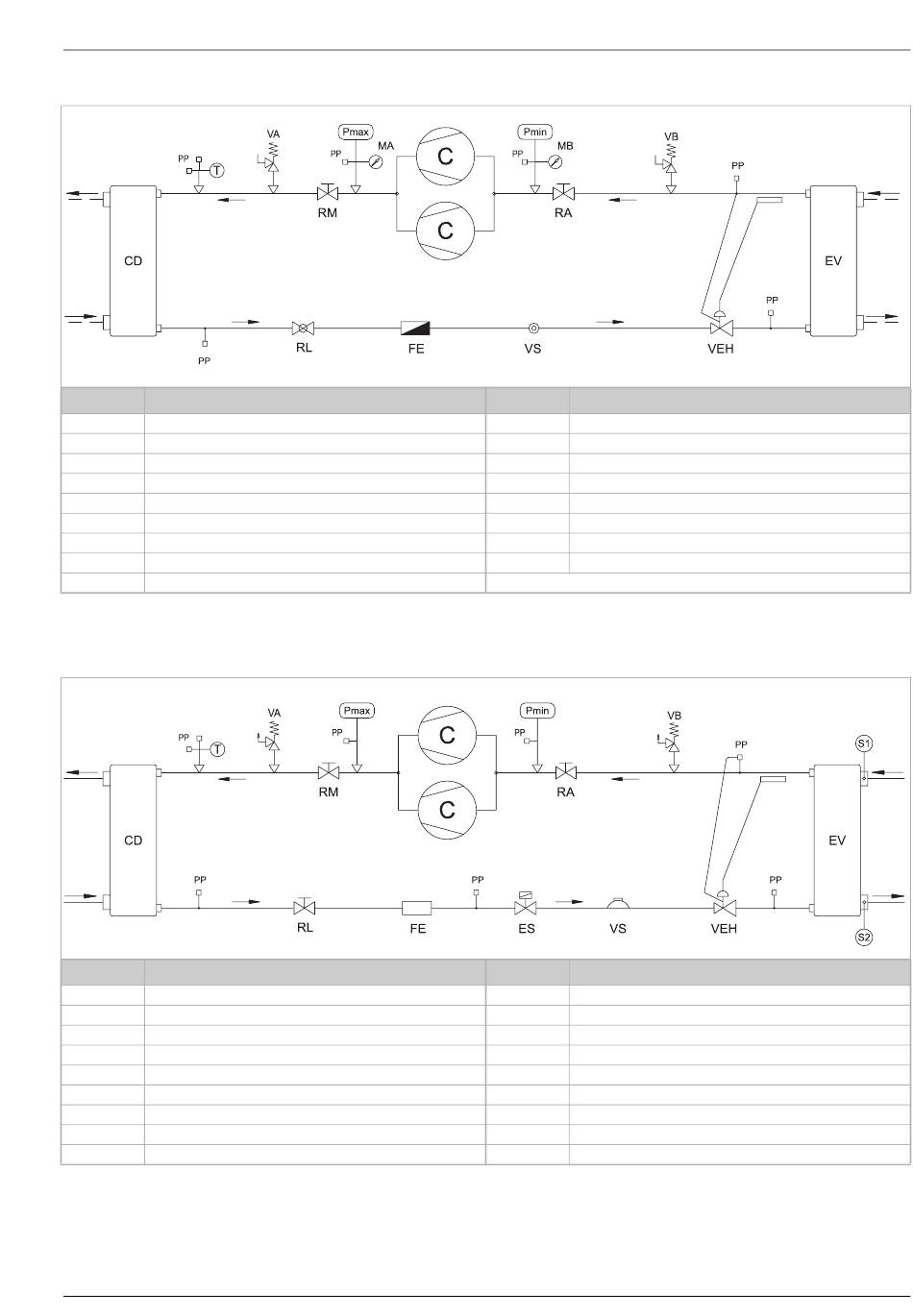

Kältekreislauf Baugröße 0152-0612
Abkürzung Beschreibung
C
Scrollverdichter
CD
Verflüssiger
EV
Verdampfer
FE
Filtertrockner
MA
Hochdruckmanometer (Option)
MB
Niederdruckmanometer (Option)
Pmin
Niederdruckpressostat
Pmax
Hochdruckpressostat
PP
Service-/Schraderventil
Abb. 4-3:
Kältekreislaufschema Baugröße 0152-0612
Kältekreislauf Baugröße 0604-1204
Abkürzung Beschreibung
C
Scrollverdichter
CD
Verflüssiger
ES
Magnetventil (Option)
EV
Verdampfer
FE
Filtertrockner
Pmin
Niederdruckpressostat
Pmax
Hochdruckpressostat
PP
Service-/Schraderventil
RA
Absperrventil Saugseite (Option)
Abb. 4-4:
Kältekreislaufschema Baugröße 0604-1204
Anmerkung: Die Kaltwassererzeuger der Baureihe GLWC 0604-1204 BD2 bestehen aus zwei identischen Kältekreisläufen.
PR-2008-0006-D • Änderungen vorbehalten • Stand 01/2008
Abkürzung Beschreibung
RA
Absperrventil Saugseite (Option)
RL
Absperrventil Flüssigkeitsleitung (nur 0452-0612)
RM
Absperrventil Druckseite (Option)
T
Druckaufnehmer/Drucksensor (nur mit 3-Wege-Ventil)
VA
Hochdruck-Sicherheitsventil
VB
Niederdruck-Sicherheitsventil
VEH
Thermostatisches Expansionsventil
VS
Schauglas mit Feuchtigkeitsindikator
Abkürzung Beschreibung
RL
Absperrventil Flüssigkeitsleitung (nur 0804-1204)
RM
Absperrventil Druckseite (Option)
S1
Temperaturfühler Wassereintritt
S2
Temperaturfühler Wasseraustritt
VA
Hochdruck-Sicherheitsventil
VB
Niederdruck-Sicherheitsventil
VEH
Thermostatisches Expansionsventil
VS
Schauglas mit Feuchtigkeitsindikator
T
Druckaufnehmer/Drucksensor (nur mit 3-Wege-Ventil)
Technische Beschreibung
