Elektroanschluss
8.3
Elektrische Einbindung
Serielle Karte RS485/Modbus
(Option)
Kontakt
Strömungs-
Fern Ein/Aus*
wächter*

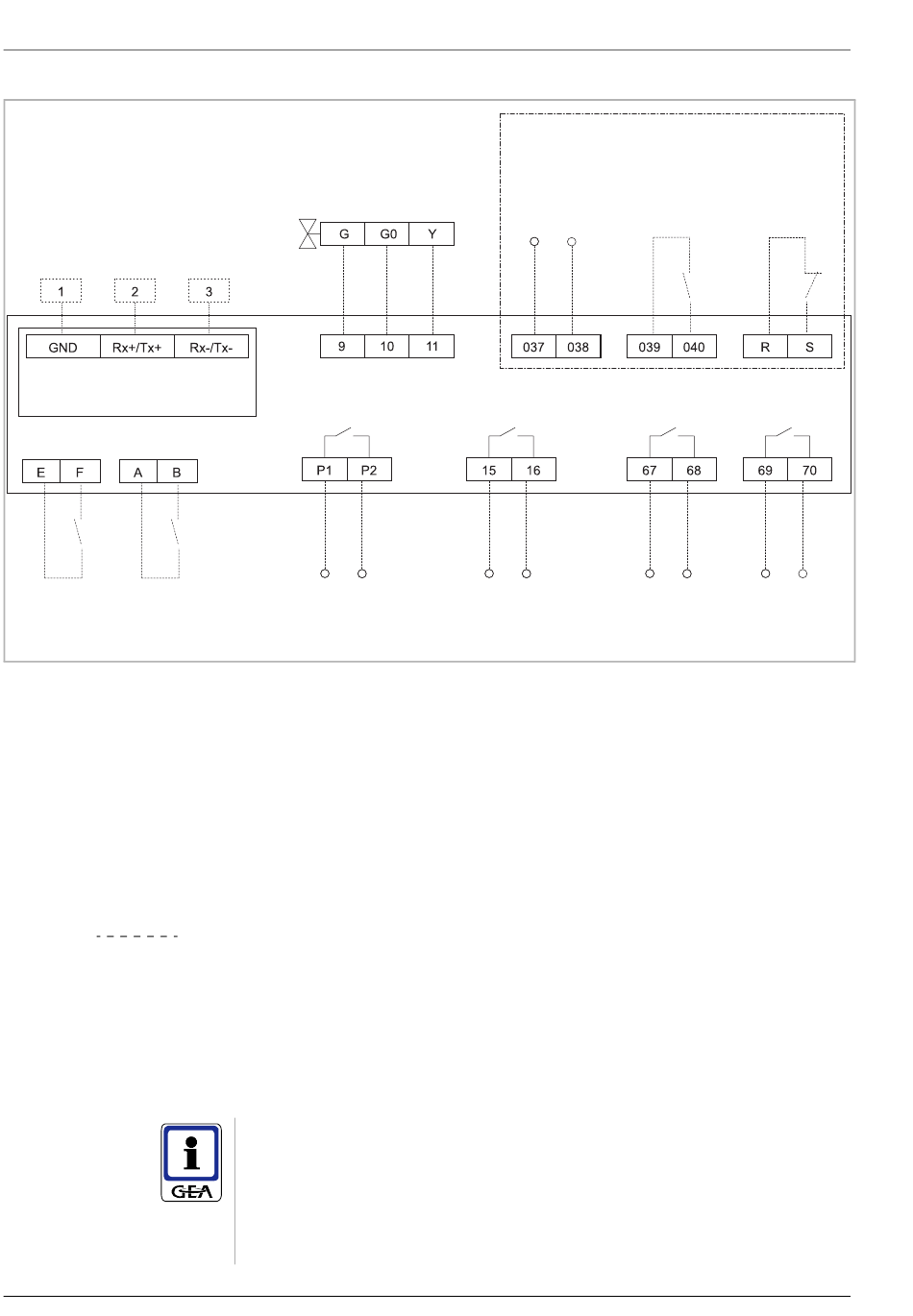

Abb. 8-2:
Elektrische Einbindung GLWC 0152-0612 BD2
Klemmen:
A - B:
E - F:
P1 - P2:
15 - 16:
67 - 68:
69 - 70:
037-038:
039-040:
R - S:
1 - 2 - 3 :
9 - 10 - 11 :
#
*
1)
Über das Öffnen eines bauseitigen Kontakts wird das Gerät gestoppt und es erscheint eine Störmeldung. Der Kontakt kann u. a. dazu genutzt
werden, das Gerät abzuschalten, wenn der Wasserdruck im angeschlossenen Wassernetz fällt (Druckschalter bauseits).
2)
Reduzierung der Leistung (Lastabwurfschaltung) und der elektrischen Leistungsaufnahme durch Öffnen eines potentialfreien, bauseitigen Kon-
taktes.
3)
Die Serielle Karte wird benötigt, um die Kaltwassererzeuger mit einer Gebäudeleittechnik (GLT) zu vernetzen oder zur Kommunikation mit einem
Sequenzer zur Führungs-/Folge-Regelung.
38
3-Wege-Ventil*
(Option)
GEA Kaltwassererzeuger GLWC 0152 - 0612 BD2
Relais für bau-
seitige Kaltwas-
serpumpe #
230 V/50 Hz/2 A
Anschluss des bauseitigen Strömungswächters
Fernkontakt zum Ein- und Ausschalten der Maschine über bauseitigen Schließerkontakt
Relais zur Ansteuerung der bauseitigen Pumpe
(vorverdrahtet bei Geräten mit Pumpenmodul GLPE und/oder GLPC)
Allgemeine Störmeldung (bauseitige Spannung max. 230 V/2 A/AC/50 Hz)
Betriebsmeldung Verdichter 1 (Option)
Betriebsmeldung Verdichter 2 (Option)
Sollwertverschiebung über 4-20 mA Signal (Option Erweiterungskarte)
Bauseitiger Störmeldekontakt (Option Erweiterungskarte)
Lastabwurf der Maschine, Leistungsbegrenzung über bauseitigen Öffner-Kontakt
(Option Erweiterungskarte)
Anschluss an Serielle Karte (Option)
3-Wege-Ventil für den Rückkühlerkreislauf zur Kaltwetter-Startregelung (Option)
bauseitige Verkabelung
bauseitiges Potential erforderlich (max. 230 V/50 Hz/2 A)
kein bauseitiges Potential zugelassen (Potentialspeisung erfolgt durch den Regler)
HINWEIS!
Bitte beachten Sie, dass unter allen Umständen ein zusätzlicher Strömungswächter
am Kaltwasseraustritt des Gerätes installiert und auf den Klemmen A-B im Schalt-
schrank der Kaltwassererzeuger angeschlossen werden muss. Der zusätzliche
Strömungswächter, welcher optional mitbestellt werden kann, ist Voraussetzung für
eine sichere und einwandfreie Funktion des Gerätes und somit auch Bestandteil für
die Aufrechterhaltung der Gewährleistung.
1Y1
Sollwert-
verschiebung
4-20 mA Signal
Allgemeine
Störmeldung #
230 V/50 Hz/2 A
2)
3)
PR-2008-0006-D • Änderungen vorbehalten • Stand 01/2008
GLWC 0152-0612 BD2
GLWC 0604-1204 BD2
Option
Erweiterungskarte (.E29)
Bauseitige
Störmeldung*
Betriebs-
meldung
Verdichter 1 #
(Option)
1)
Lastabwurf*
Betriebs-
meldung
Verdichter 2 #
(Option)
