Medienanschlüsse
7.3

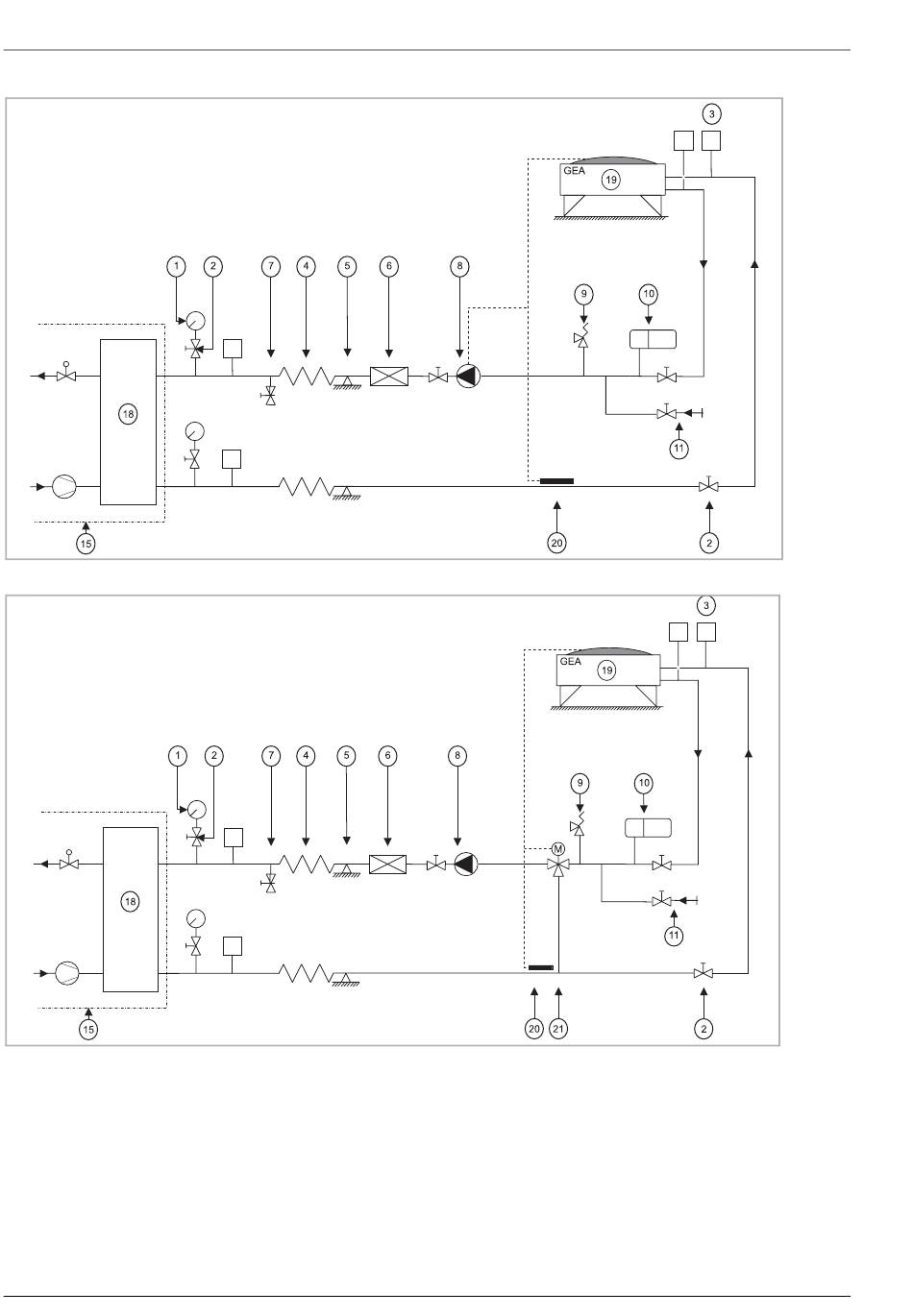

Schematischer Aufbau verschiedener hydraulischer Rückkühlkreisläufe
Abb. 7-3:
Rückkühlerkreislauf mit Drehzahlgeregelter Kühlwasserpumpe und/oder Lüfterdrehzahlregelung des Rückkühlers
Abb. 7-4:
Rückkühlerkreislauf mit 3-Wege-Ventil und/oder Lüfterdrehzahlregelung des Rückkühlers
Wasserfilter installieren
32
Installieren Sie unter allen Umständen unmittelbar vor dem Verdampfer- und dem Ver-
flüssigereinlass einen Wasserfilter mit einer Maschenweite von 0,5-1 mm, um Verun-
reinigungen und Beschädigungen der Wärmetauscher zu vermeiden. Dies ist
Voraussetzung für die Aufrechterhaltung der Gewährleistung.
PR-2008-0006-D • Änderungen vorbehalten • Stand 01/2008
GLWC 0152-0612 BD2
GLWC 0604-1204 BD2
