GLWC 0152-0612 BD2
GLWC 0604-1204 BD2
4.3.3 P-I Regelung mit Neutralbereich über Wasseraustritt oder -eintritt (Alle Baugrößen)
Leistung wird reduziert
Leistung
↓

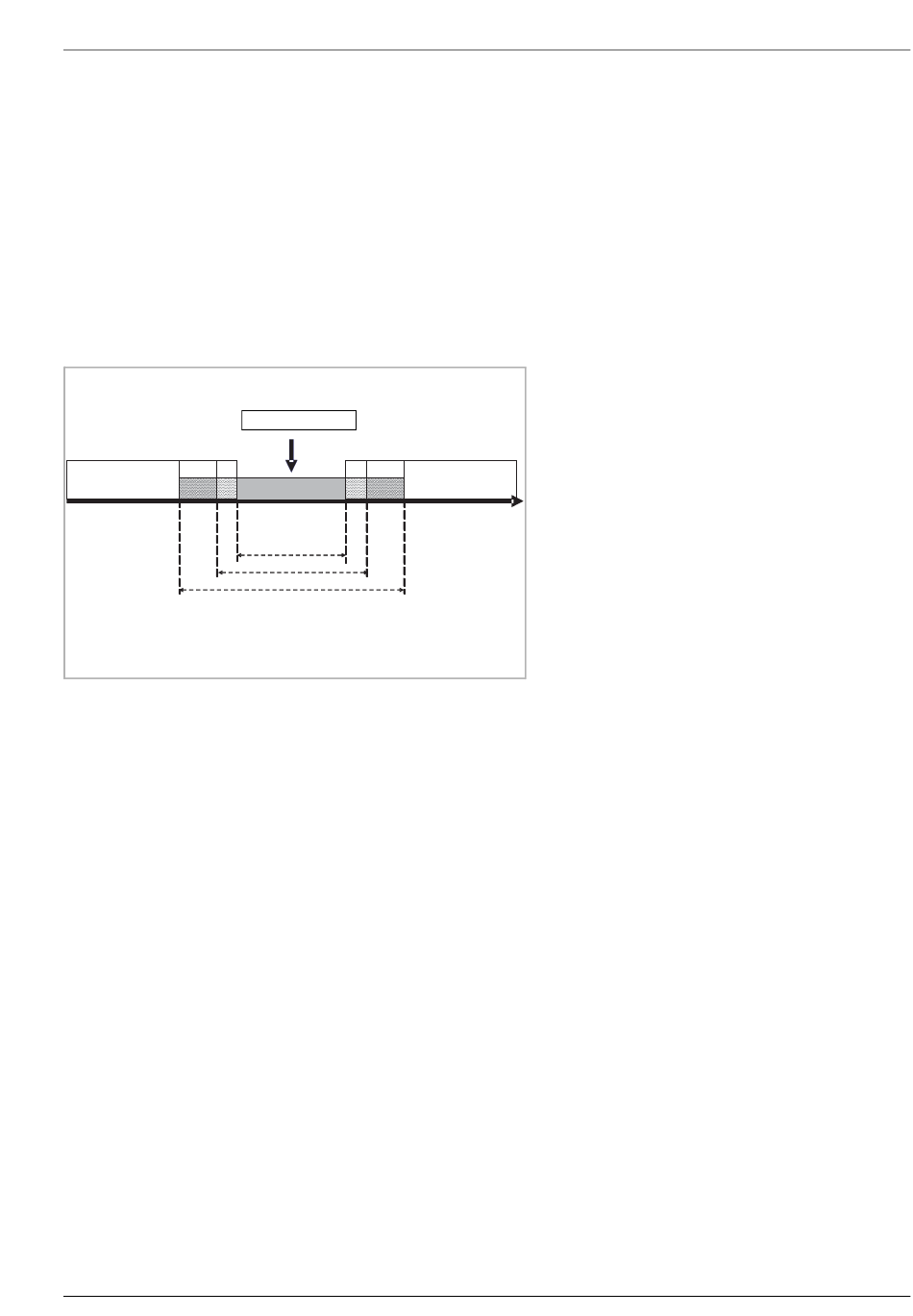

Abb. 4-9
PR-2008-0006-D • Änderungen vorbehalten • Stand 01/2008
dampfer bei 100 % = 7,0 °C). Bei 10,75°C beträgt die Austrittstemperatur nur noch
5,75 °C. Bei 10,75 °C schaltet jedoch ein Kompressor ab und die Kälteleistung wird auf
75 % reduziert. Daher sinkt auch die Temperaturdifferenz über dem Verdampfer um
25 % auf 3,75 K. Demzufolge steigt die Wasseraustrittstemperatur bei einer Ein-
trittstemperatur von 10,75 °C von 5,75 °C bei vier aktivierten Verdichtern auf 7,0 °C bei
drei aktivierten Verdichtern an. Bei einer Wassereintrittstemperatur von 7,0 °C beträgt
die Austrittstemperatur aus dem Verdampfer 5,75 °C (nur noch ein Verdichter im
Betrieb, was einer Gesamtleistung von 25 % entspricht). Bei 7,0 °C schaltet der letzte
Verdichter ab. Bei 8,25 °C (Sollwert 7,0 °C + Proportionalband/4 1,25 K = 8,25 °C)
schaltet wieder ein Verdichter zu. Mit dieser Art der Temperaturregelung schwankt die
Wasseraustrittstemperatur bei konstantem Betrieb zwischen 5,75 °C und 7,0 °C.
Leistung wird erhöht
Sollwert Kühlen
Neutraler Bereich
Variabler Bereich
Ist dies aufgrund der abgenommenen Last nicht möglich, wird eine weitere Leistungs-
stufe aktiviert bzw. deaktiviert. Die Breite des Neutralbereiches hängt von den dynami-
schen Eigenschaften der Anlage, insbesondere vom Systeminhalt und der
abgenommenen Last ab. Der selbst anpassende Algorithmus ist in der Lage, die Dyna-
mik der Anlage zu ermitteln. Der Neutralbereich wird so berechnet, dass die Schaltzei-
ten der Verdichter und die max. zulässige Anlaufhäufigkeit (z. B. 8 Mal pro Stunde) nur
zu kleinstmöglichen Temperaturabweichungen vom eingestellten Sollwert führen.
Weitere implementierte Funktionen verringern die Anlaufhäufigkeit der Verdichter bei
geringer Last. Leistungsstufen werden nicht nur aufgrund einer großen Sollwertabwei-
chung aktiviert, bzw. deaktiviert, sondern auch in Abhängigkeit der Temperaturände-
rung über die Zeit, was Rückschlüsse über die abgenommene Leistung erlaubt.
Bei dieser Regelung wird die Wasserein- oder -
austrittstemperatur als Regelgröße verwendet.
Hier wird nur der Sollwert vorgegeben und der
Regler ermittelt alle anderen Schaltschwellen dy-
namisch im Betrieb selbst.
Bei diesem selbstanpassenden Algorithmus für die
Leistung
↑
Temperaturregelung des Kaltwassererzeugers be-
findet sich der Sollwert innerhalb eines Neutralbe-
Temperatur
reiches. Liegt die Wassertemperatur innerhalb des
Neutralbereiches, wird die Anzahl der aktiven Ver-
dichter bzw. die Leistungsstufe nicht geändert.
Bewirken Lastschwankungen der Anlage Tempe-
raturwerte außerhalb des Neutralbereiches, wer-
den Verdichter bzw. Leistungsstufen aktiviert oder
deaktiviert, um damit die Temperatur wieder in den
Neutralbereich zurückzuführen.
Technische Beschreibung
19
