GLWC 0152-0612 BD2
GLWC 0604-1204 BD2
7.2

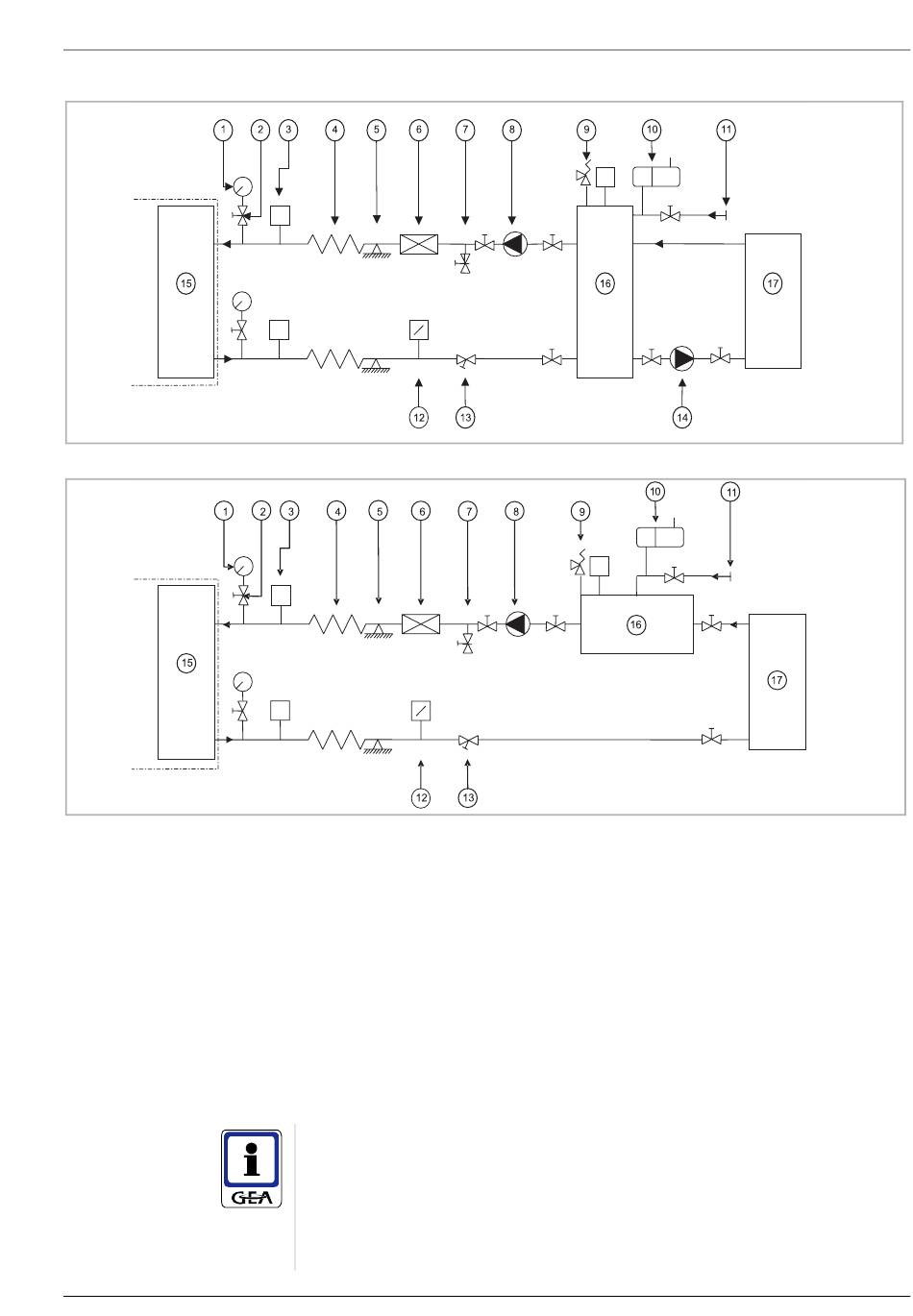

Schematischer Aufbau verschiedener hydraulischer Kaltwasserkreisläufe
Abb. 7-1:
Hydraulikkreislauf Zweikreis-Pufferspeicher
Abb. 7-2:
Hydraulikkreislauf Einkreis-Pufferspeicher
1: Manometer
2: Absperrhahn
3: Automatische Entlüftung
4: Schwingungsdämpfende Verbindung
5: Geräteunabhängiger Befestigungspunkt der Rohrleitung
6: GEA Wasserfilter (maximale Maschenweite 1 mm
7: Entleerungsventil
8: Pumpe Primärkreislauf
9: Sicherheitsventil
10: Expansionsgefäß
11: Füllventil
12: GEA Strömungswächter
Neben den in den gesetzlichen Vorschriften vorgesehenen Einbauten sind die Positionen 4, 5, 6 und 12 von GEA vorgeschrieben.
PR-2008-0006-D • Änderungen vorbehalten • Stand 01/2008
13: Abgleichventil
14: Pumpe Sekundärkreislauf
15: GEA Kaltwassererzeuger
16: Für Kaltwassersysteme geeignete/r
2
)
17: Verbraucher
18: GEA Verflüssiger
19: GEA Rückkühler
20: Temperaturfühler (bauseitig)
21: 3-Wege-Ventil
HINWEIS!
Bitte beachten Sie, dass unter allen Umständen ein Wasserfilter vor dem unmittel-
baren Eingang in die Wärmetauscher (Verdampfer und Verflüssiger) installiert wer-
den muss. Der Wasserfilter schützt die Wärmetauscher vor Ablagerungen und
Verschmutzungen jeglicher Art. Der Wasserfilter kann optional mitbestellt werden
und ist Voraussetzung für eine sichere und einwandfreie Funktion des Gerätes und
somit auch Bestandteil für die Aufrechterhaltung der Gewährleistung.
Pufferspeicher/hydraulische Weiche
Medienanschlüsse
31
