GLWC 0152-0612 BD2
GLWC 0604-1204 BD2
4.2
Funktionsbeschreibung
Kältekreislauf
4.3
Temperaturregelung
PR-2008-0006-D • Änderungen vorbehalten • Stand 01/2008
Die Kälteanlage erzeugt in einem thermodynamischen Kreislauf durch Wärmeentzug
eine Kälteleistung, welche zum Kühlen eines Wasserkreislaufs genutzt wird (indirekte
Kühlung).
1

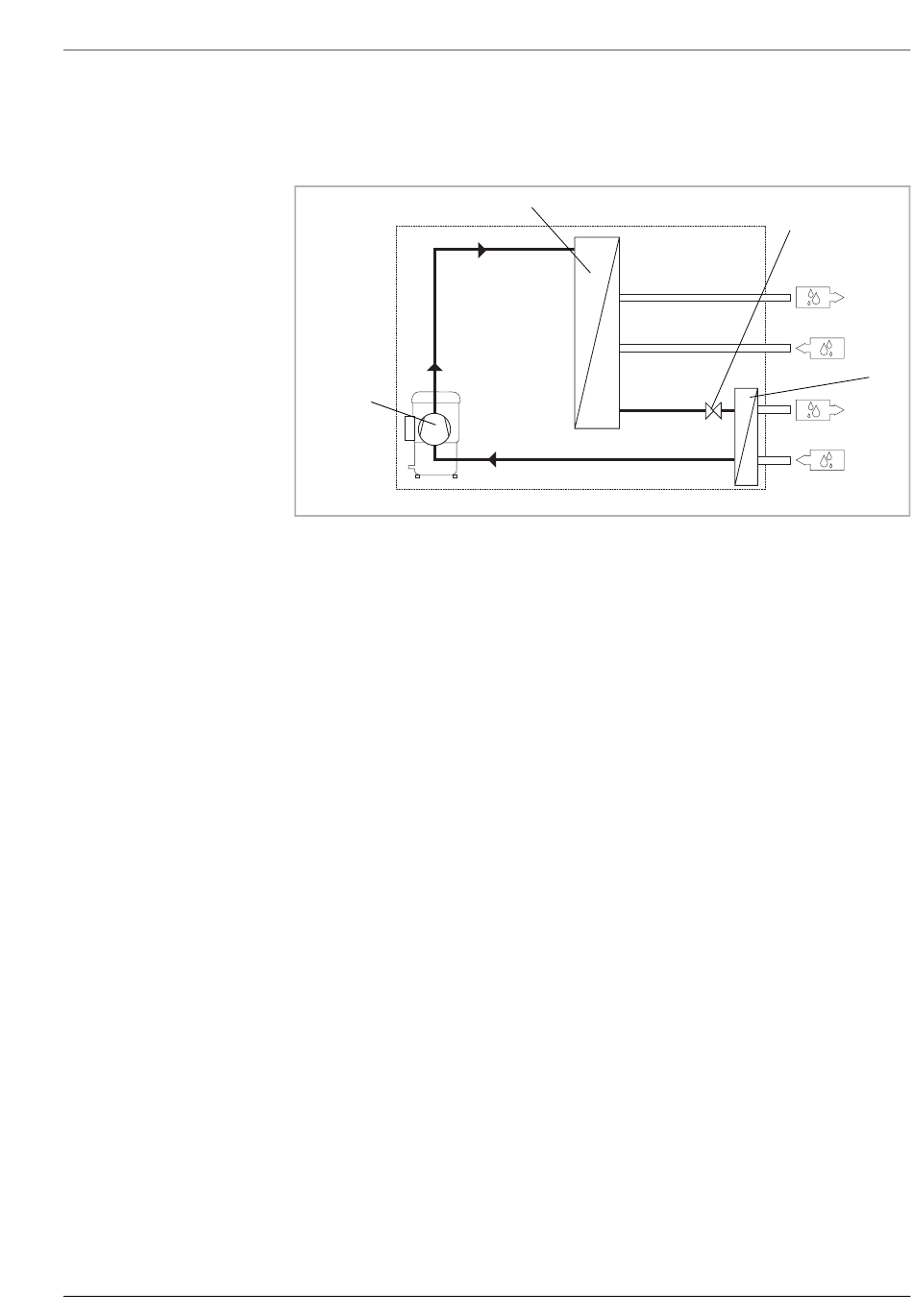

Abb. 4-6:
Kältekreislauf
In einem abgeschlossenen thermodynamischen Kreislauf sind Verdichter (1),
Verflüssiger (2), Expansionsventil (3) und Verdampfer (5) miteinander verbunden. In
diesem Kreislauf zirkuliert ein Kältemittel.
Der elektrisch betriebene Verdichter (1) saugt überhitztes gasförmiges Kältemittel an
und verdichtet es auf ein hohes Druck-Temperatur-Niveau.
Im wassergekühlten (4) Verflüssiger (2) wird das gasförmige überhitzte Kältemittel,
durch Abgabe von Wärme an das Rückkühlwasser, enthitzt und verflüssigt.
Flüssiges, unter hohem Druck stehendes Kältemittel steht nun vor dem
Expansionsventil (3) an.
Unter Berücksichtigung des Druckes und der Temperatur am Austritt des
Verdampfers (5) spritzt das Expansionsventil (3) flüssiges Kältemittel in den
Verdampfer (5).
Im Verdampfer (5) verdampft das flüssige Kältemittel unter Aufnahme von Wärme voll-
ständig. Die hierzu notwendige Wärmeenergie wird dem Kaltwasserkreislauf (6) ent-
nommen und dieser damit abgekühlt.
Der W3000 Mikroprozessorregler bietet zwei Möglichkeiten der Temperaturregelung:
– Temperaturregelung über Kaltwassereintrittstemperatur
– Temperaturregelung über Kaltwasseraustrittstemperatur
– P-I Regelung mit Neutralbereich über Wasseraustritt oder -eintritt
2
Technische Beschreibung
3
4
5
6
17
