Medienanschlüsse
7.4
Aufgabe des 3-Wege-Ventils

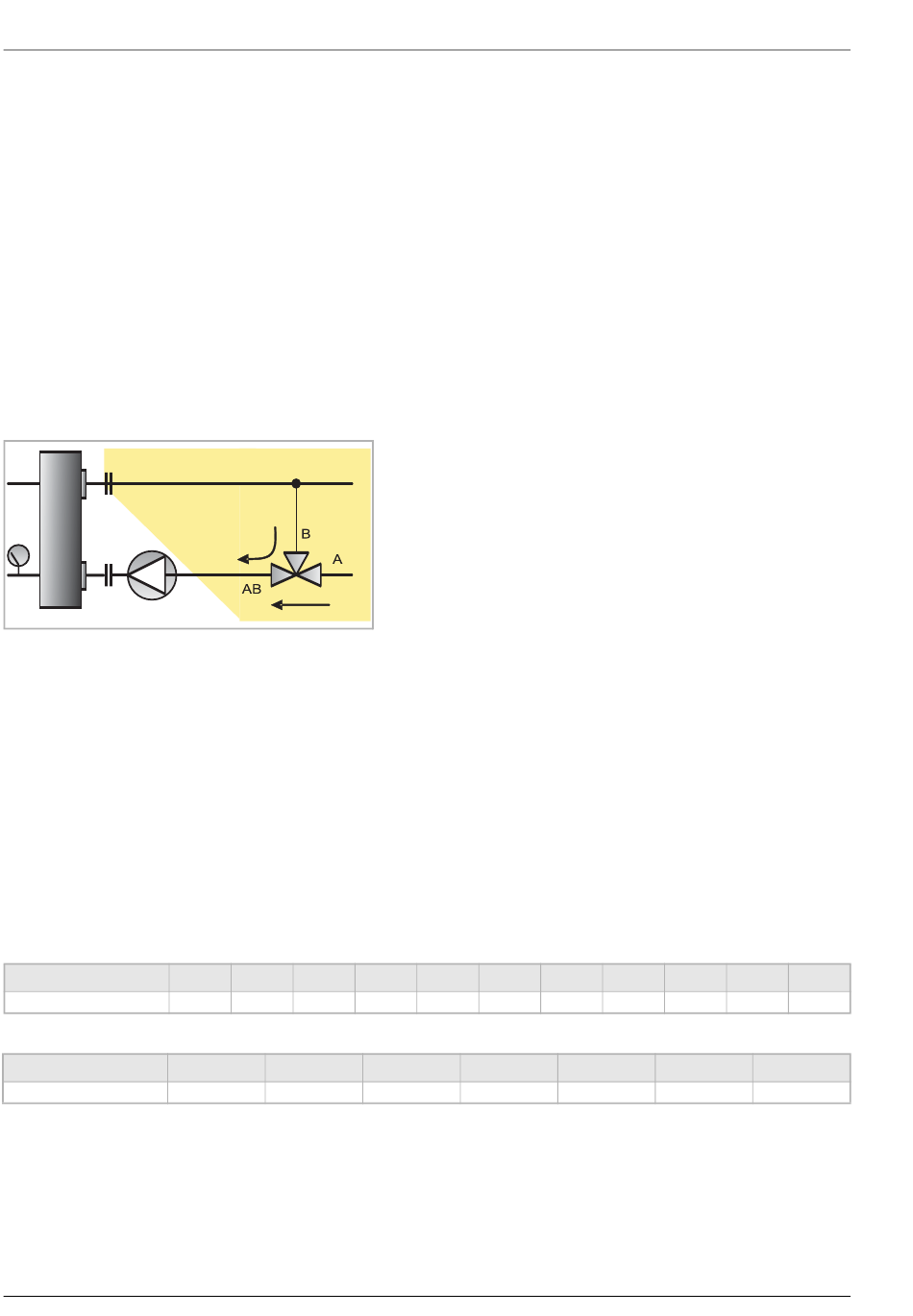

Abb. 7-5:
Schema 3-Wege-Ventil
7.4.1 Wirkungsweise des 3-Wege-Ventils
7.4.2 K
-Werte der 3-Wege-Ventile
vs
Gerätetyp
k
-Wert
vs
Tab. 7-1
Gerätetyp
k
-Wert
vs
Tab. 7-2
34
Innerhalb von 120 Sekunden nach dem Start der Verdichter muss eine minimale Kühl-
wasseraustrittstemperatur von 26 °C sichergestellt werden. Resultierend aus der Kühl-
wassertemperatur ergibt sich der Verflüssigungsdruck, welcher auch einen Einfluss
auf den Verdampfungsdruck des Kältekreises hat. Um Niederdruckstörungen bei
ungenügend hohen Kühlwassertemperaturen zu vermeiden, ist der Einsatz eines 3-
Wege-Ventils für Maschinen, die sowohl während der Übergangszeit als auch im Win-
ter betrieben werden, zu empfehlen. Optional kann bei den Kaltwassererzeugern der
Geräteserie GLWC 0152-0612 BD2 sowie GLWC 0604-1204 BD2 ein 3-Wege-Ventil
für die Kühlwasserseite mitgeliefert werden. Die Aufgabe des 3-Wege-Ventils besteht
darin, die Kühlwassertemperatur während des Anlaufens der Maschine auf das erfor-
derliche Temperaturniveau zu bringen - auch wenn wegen niedriger Umgebungstem-
peraturen das Kühlwasser des Rückkühlsystems zu kalt ist. Bitte beachten Sie hierzu
die Einsatzgrenzen des Gerätes auf Seite 24.
Das optional gelieferte 3-Wege-Ventil eignet sich für den Einsatz in Rückkühlern, Kühl-
türmen, Verdunstungskondensatoren und Erdkollektoren.
In Abhängigkeit des Verflüssigungsdrucks, welcher von dem bereits installierten
Druckaufnehmer erfasst wird, wird entweder die Position A - AB, B - AB oder eine
Mischposition A - B - AB des 3-Wege-Ventils bestimmt.
Das 3-Wege-Ventil wird lose mitgeliefert und muss in der gemeinsamen Kühlwasser-
seite installiert werden. Die Elektroanschlüsse des 3-Wege-Ventils müssen gemäß
dem mitgelieferten Schaltplan oder gemäß der elektrischen Einbindung auf Seite 38
für die Geräteserie 0152-0612 bzw. auf Seite 39 für die Geräteserie 0604-1204 verka-
belt werden.
0152
0182
0202
19
19
19
0604
0704
78
78
•
Spülen Sie das bauseitige Rohrsystem sauber und erstellen Sie ein Spülprotokoll.
– Konstanter Wasservolumenstrom über
den Verflüssiger
– bei Anwendungen mit und ohne
Pumpenmodul GLPC einsetzbar
0252
0302
0352
31
31
31
0804
0904
78
78
PR-2008-0006-D • Änderungen vorbehalten • Stand 01/2008
GLWC 0152-0612 BD2
GLWC 0604-1204 BD2
0412
0452
0512
49
49
49
1004
1104
124
124
0552
0612
49
49
1204
124
