Endress+Hauser iTHERM TS111 Technische Information Seite 7

iTHERM TS111
Endress+Hauser

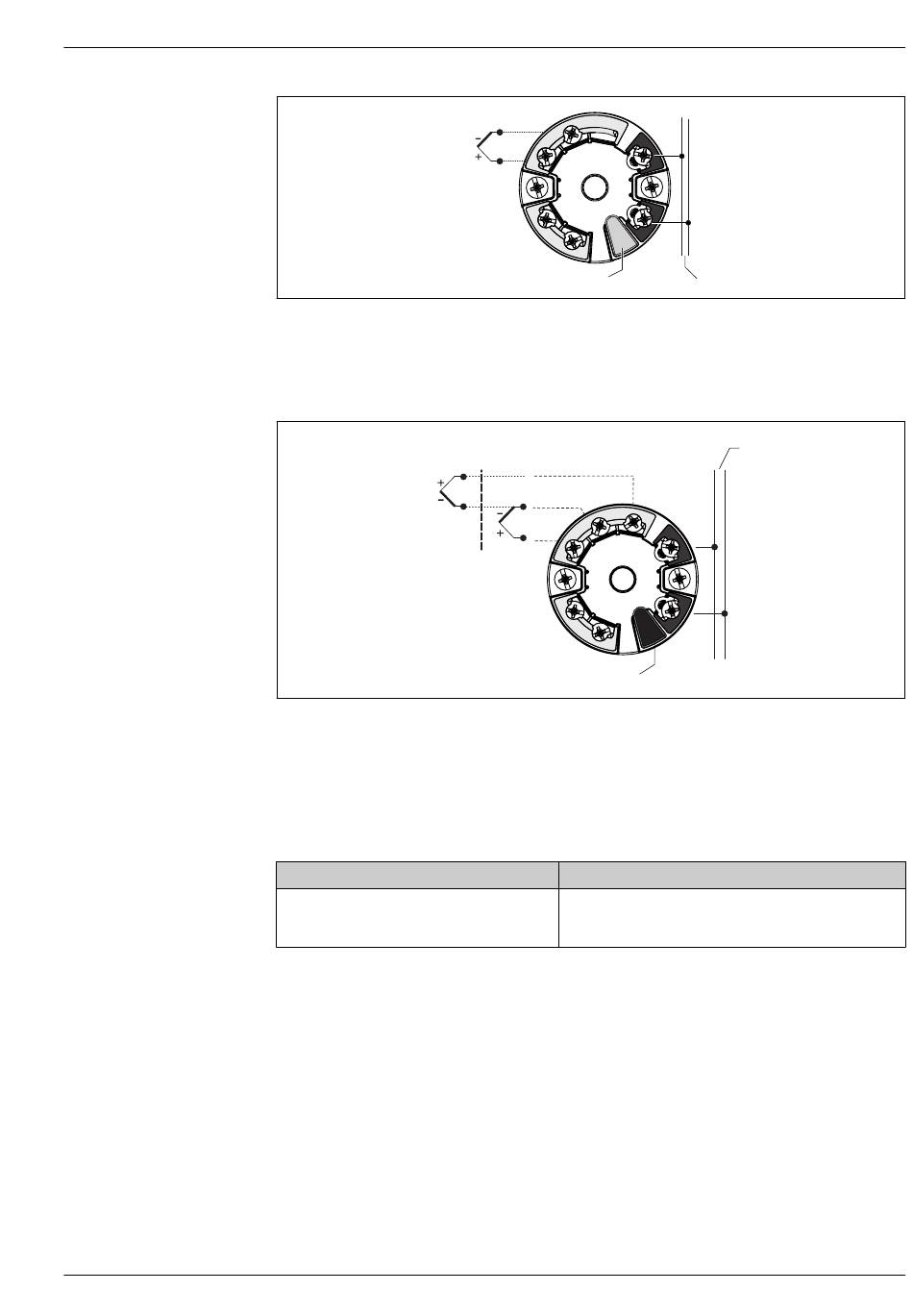

 6 Im Anschlusskopf montierter Transmitter TMT7x (ein Sensoreingang)
1 Sensoreingang
2 Spannungsversorgung und Busanschluss
3 Display-Anschluss und CDI-Schnittstelle
2
TC
 7 Im Anschlusskopf montierter Transmitter TMT8x (doppelter Sensoreingang)
1 Sensoreingang 1
2 Sensoreingang 2
3 Feldbus Anschluss und Spannungsversorgung
4 Display-Anschluss
Thermoelement Kabelfarben
nach IEC 60584
• Typ J: Schwarz (+), Weiß (-)
• Typ K: Grün (+), Weiß (-)
• Typ N: Rosa (+), Weiß (-)
1
6
1+
+
5
+
-
4
-
2-
3
3
1
TC
7
6
5
1+
2-
4
3
4
nach ASTM E230
• Typ J: Weiß (+), Rot (-)
• Typ K: Gelb (+), Rot (-)
• Typ N: Orange (+), Rot (-)
2
3
A0045353
A0045474
7
