Der Messeinsatz besteht aus drei Hauptkomponenten: dem Sensor an der Spitze, einem elektrischen
Anschluss am oberen Ende und dazwischen einer mineralisolierten Mantelleitung bzw. einem Edel-
stahlröhrchen mit isolierten Litzen. Beim RTD ist das Sensorelement je nach Sensortyp fest mit
einem Keramikverguss in eine Sensorkappe eingebettet, am Boden der Sensorkappe angelötet oder
in eine verdichtete mineralische Isolierung eingebettet.

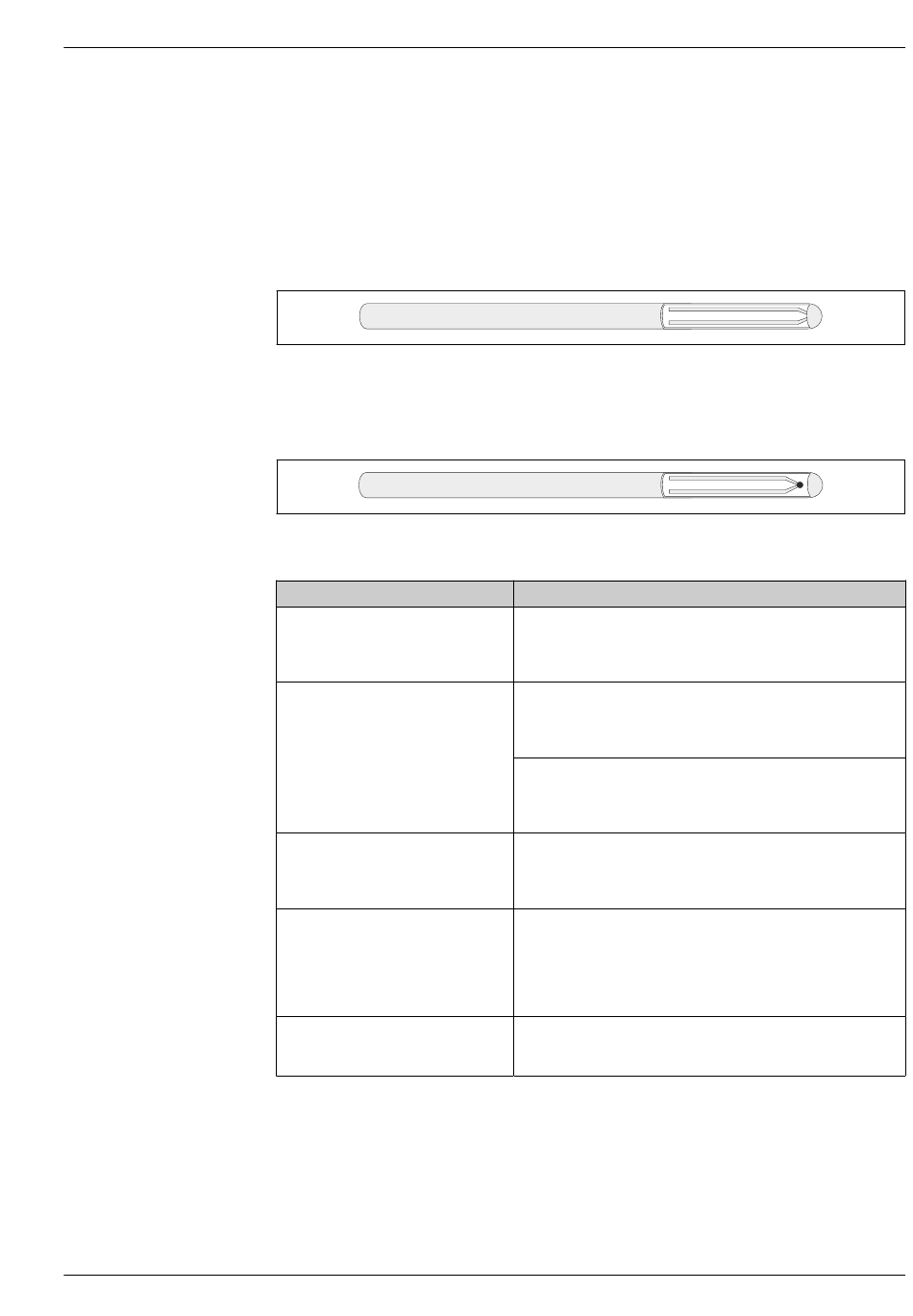

Für Thermoelemente gibt es zwei verschiedene Bauformen:
Geerdete Ausführung: Hier ist das Thermoelement an der Verbindungsstelle mechanisch und elekt-
risch leitend mit der Innenseite der Mantelleitung verbunden. Dies führt zu einer guten Wärmeüber-
tragung von der Sensorwandung zur Messspitze des Thermoelements.
Nicht geerdete Ausführung: Bei einer nicht geerdeten Sonde besteht keine Verbindung zwischen
Thermoelement und Sensorwandung. Man spricht auch von einer isolierten Messstelle. Die
Ansprechzeit ist langsamer, als bei der geerdeten Ausführung.
RTD Widerstandsthermometer:
Sensortyp
Pt100 (TF) iTHERM StrongSens
Pt100 (TF) iTHERM QuickSens
Pt100 (TF) Standard
Pt100 (WW) erweiterter Messbereich
Pt100 (TF) Basis
1) Ist die Einstecklänge IL > 1 400 mm (55 in), dann beträgt der Durchmesser des Messeinsatzes 3 mm (0,12
in) an der Sensorspitze und 6 mm (0,24 in) an der Oberseite.
Mantelleitung, Außendurchmesser ID; Material
⌀6 mm (0,24 in)
Der Mantel besteht aus Edelstahl und ist mit einem Magnesiumoxid
(MgO)-Pulver gefüllt. Der Primärsensor ist für höchste Vibrations-
festigkeit in der Sensorkappe fest vergossen.
⌀3 mm (0,12 in)
1)
Der Mantel besteht aus Edelstahl. Der Primärsensor ist für kürzeste
Ansprechzeiten am Boden der Sensorkappe angelötet.
⌀6 mm (0,24 in)
Der Mantel besteht aus Edelstahl und ist mit einem Magnesiumoxid
(MgO)-Pulver gefüllt. Der Primärsensor ist für kürzeste Ansprech-
zeiten am Boden der Sensorkappe angelötet.
⌀3 mm (0,12 in)/⌀6 mm (0,24 in)
Der Mantel besteht aus Edelstahl und ist mit einem Magnesiumoxid
(MgO)-Pulver gefüllt. Der Primärsensor ist in der Insertspitze in ver-
dichtetem MgO-Pulver eingebettet.
⌀3 mm (0,12 in)/⌀6 mm (0,24 in)
Der Mantel besteht aus Edelstahl und ist mit einem Magnesiumoxid
(MgO)-Pulver gefüllt. Der Primärsensor ist in der Insertspitze in ver-
dichtetem MgO-Pulver eingebettet. Der drahtgewickelte Sensor
erlaubt einen Messbereich von –200 ... +600 °C (–328 ... +1 112 °F).
Es sind einfach oder doppelte Sensorelemente verfügbar.
⌀6 mm (0,24 in)
Der Mantel besteht aus Edelstahl SS316L. Der Primärsensor, ein
Dünnfilm Pt100, ist in der Insertspitze verbaut.
A0026086
A0026087
