Endress+Hauser iTHERM TS111 Technische Information Seite 12

Isolationswiderstand
12
Kalibriertemperatur
251 ... 550 °C (483,8 ... 1 022 °F)
551 ... 600 °C (1 023,8 ... 1 112 °F)
1) Min. 150 mm (5,91 in) erforderlich bei iTEMP Kopftransmittern
2) Bei einer Temperatur von 80 ... 250 °C (176 ... 482 °F) und mit iTEMP Kopftransmittern sind min.
50 mm (1,97 in) erforderlich
ΔL
IL

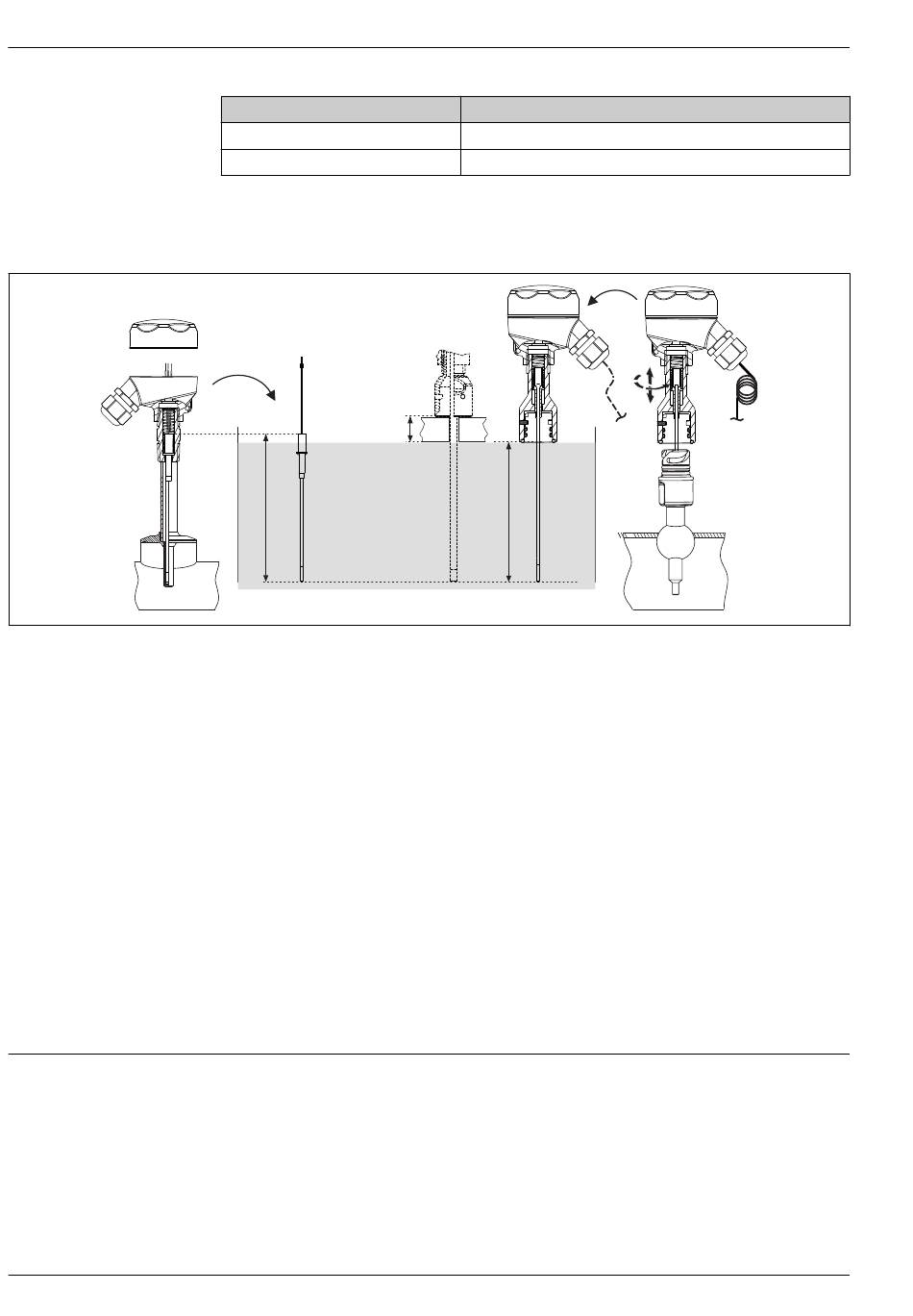

 8 Einstecklängen bei Sensor-Kalibrierung
IL Einstecklänge bei Werkskalibrierung oder Rekalibrierung vor Ort ohne iTHERM QuickNeck Halsrohr
ILa Einstecklänge bei Rekalibrierung vor Ort mit iTHERM QuickNeck Halsrohr
ΔL Zusatzlänge, abhängig von der Kalibriereinrichtung, wenn der Messeinsatz nicht vollständig eingetaucht wer-
den kann
• Zur Überprüfung der tatsächlich vorhandenen Messgenauigkeiten der eingebauten Thermometer
ist es erforderlich, häufige zyklische Kalibrierungen des installierten Sensors vorzunehmen. Im
Normalfall wird der Messeinsatz für den Vergleich mit einem präzisen Referenzthermometer im
Kalibrierbad ausgebaut (siehe Grafik linker Teil).
• Die Verwendung des iTHERM QuickNeck erlaubt einen schnellen, werkzeuglosen Ausbau des Mes-
seinsatzes zu Kalibrierzwecken. Mit einer Drehung des Anschlusskopfes löst sich der komplette
obere Teil des Thermometers. Der Messeinsatz wird aus dem Schutzrohr gezogen und direkt in das
Kalibrierbad eingetaucht (siehe Grafik rechter Teil). Hierbei muss auf eine ausreichende Kabel-
länge geachtet werden, um das mobile Kalibrierbad mit angeschlossener Verdrahtung erreichen zu
können. Ist dies für die Kalibrierung nicht möglich, empfiehlt sich die Verwendung eines Geräte-
steckers.
Vorteile iTHERM QuickNeck:
• Erhebliche Zeiteinsparung bei Rekalibrierung (bis 20 min. je Messstelle)
• Vermeidung von Verdrahtungsfehlern beim Wiedereinbau
• Minimierung von Anlagenstillstandszeiten und somit Kosteneinsparung
RTD Widerstandsthermometer
Isolationswiderstand gemäß IEC 60751 mit einer Mindestprüfspannung von 100 V DC:
>100 MΩ bei 25 °C
TC Thermoelemente
Isolationswiderstand gemäß DIN EN 60584 zwischen den Anschlussdrähten und dem Mantelwerk-
stoff mit einer Mindestprüfspannung von 500 V DC:
• >1 GΩ bei 25 °C
• >5 MΩ bei 500 °C
Mindesteinstecklänge IL in mm ohne Kopftransmitter
300 mm (11,81 in)
400 mm (15,75 in)
Ila
iTHERM TS111
A0033648
Endress+Hauser
