Einbau
3.2 Schmutzfänger
− Schmutzfänger mit Siebkorb nach unten
vor dem Ventileintritt einbauen.
− Einbaustelle so wählen, dass der Platz
zum Ausbau des Siebs ausreicht.
− Schmutzfänger entsprechend der am Ge-
häuse markierten Durchflussrichtung
(Pfeil) einbauen.
Mischventil für Mischbetrieb
Vorlauf
Rücklauf
Verteilventil für Mischbetrieb
Vorlauf
Rücklauf

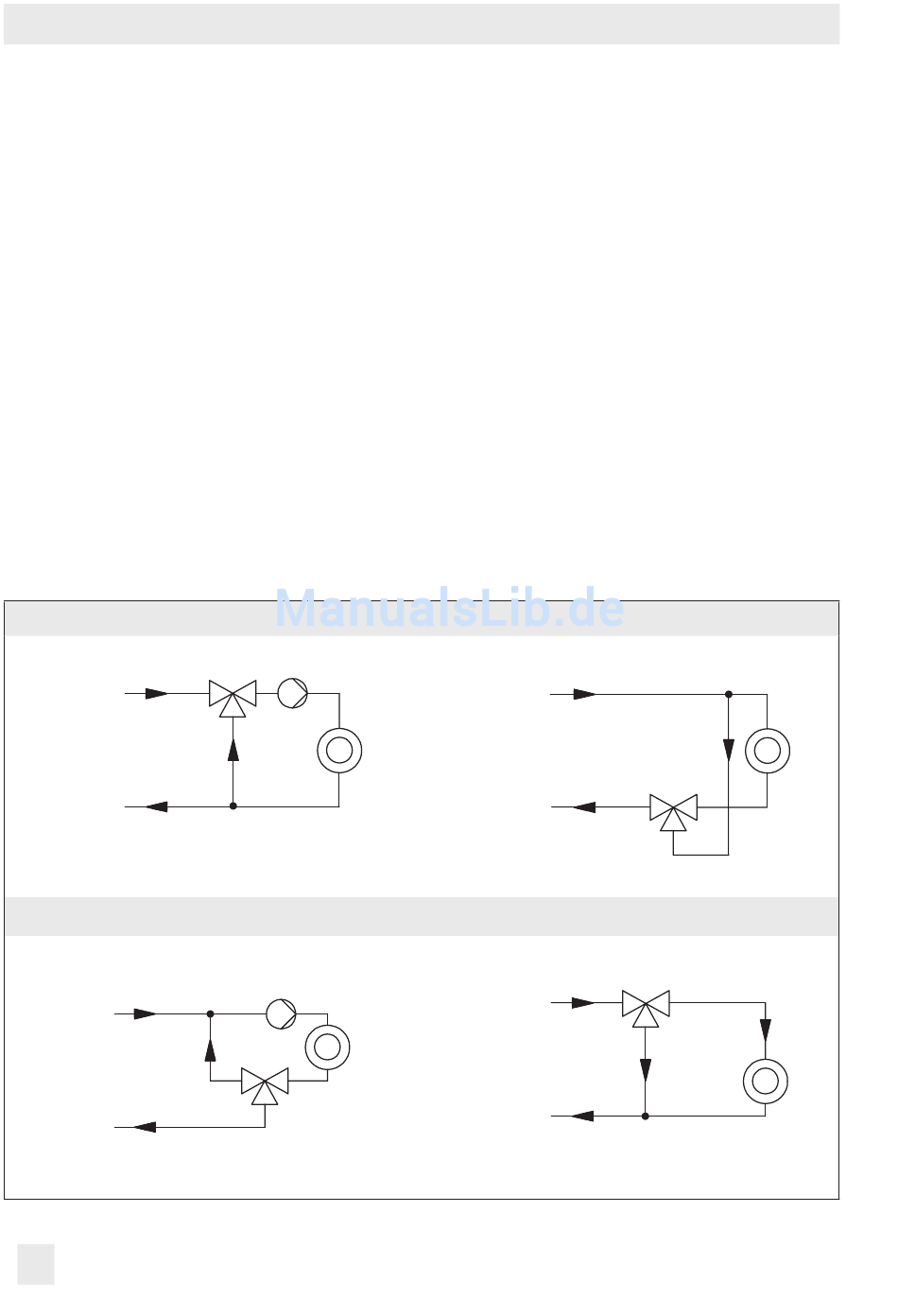

Bild 2: Einbaubeispiele
12
A A AB AB
B B
A
AB
A
AB
B
B
A A
AB AB
B B
A AB
A
AB
B
B
3.3 Zusätzliche Montagear-
beiten
Es empfiehlt sich, vor dem Schmutzfänger
und hinter dem Stellventil je ein Handab-
sperrventil einzubauen, um die Anlage zu
Reinigungs- und Wartungsarbeiten und bei
längeren Betriebspausen abstellen zu kön-
nen.
Mischventil für Verteilbetrieb
Vorlauf
AB
Rücklauf
AB
AB AB
Verteilventil für Verteilbetrieb
B
AB
AB
Vorlauf
B
Rücklauf
A A
AB
B B
AB A
A
A A
B
B
B
A
A
B
