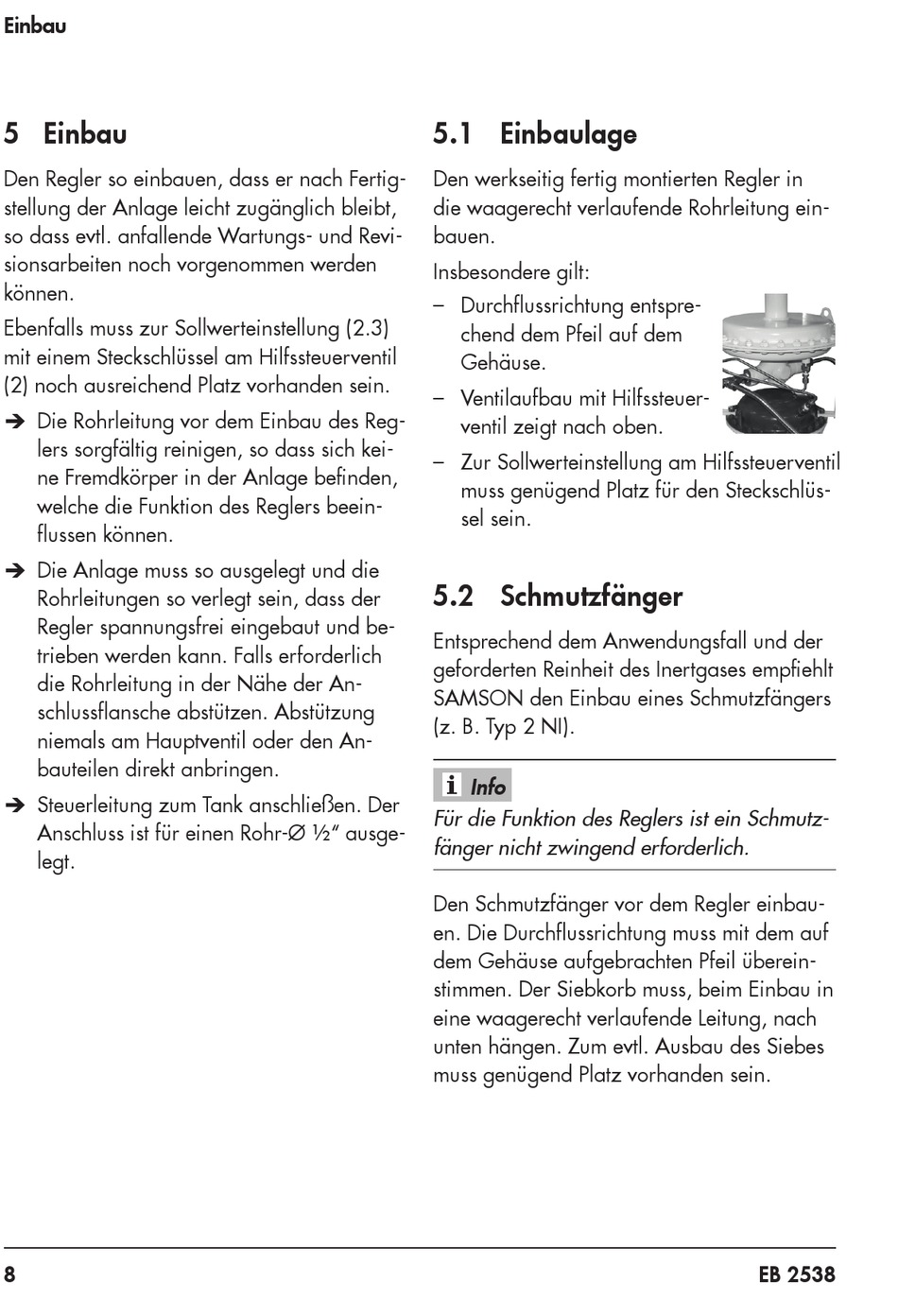

Einbau
5 Einbau
Den Regler so einbauen, dass er nach Fertig-
stellung der Anlage leicht zugänglich bleibt,
so dass evtl. anfallende Wartungs- und Revi-
sionsarbeiten noch vorgenommen werden
können.
Ebenfalls muss zur Sollwerteinstellung (2.3)
mit einem Steckschlüssel am Hilfssteuerventil
(2) noch ausreichend Platz vorhanden sein.
Î Die Rohrleitung vor dem Einbau des Reg-
lers sorgfältig reinigen, so dass sich kei-
ne Fremdkörper in der Anlage befinden,
welche die Funktion des Reglers beein-
flussen können.
Î Die Anlage muss so ausgelegt und die
Rohrleitungen so verlegt sein, dass der
Regler spannungsfrei eingebaut und be-
trieben werden kann. Falls erforderlich
die Rohrleitung in der Nähe der An-
schlussflansche abstützen. Abstützung
niemals am Hauptventil oder den An-
bauteilen direkt anbringen.
Î Steuerleitung zum Tank anschließen. Der
Anschluss ist für einen Rohr-Ø ½" ausge-
legt.
8
5.1 Einbaulage
Den werkseitig fertig montierten Regler in
die waagerecht verlaufende Rohrleitung ein-
bauen.
Insbesondere gilt:
– Durchflussrichtung entspre-
chend dem Pfeil auf dem
Gehäuse.
– Ventilaufbau mit Hilfssteuer-
ventil zeigt nach oben.
– Zur Sollwerteinstellung am Hilfssteuerventil
muss genügend Platz für den Steckschlüs-
sel sein.
5.2 Schmutzfänger
Entsprechend dem Anwendungsfall und der
geforderten Reinheit des Inertgases empfiehlt
SAMSON den Einbau eines Schmutzfängers
(z. B. Typ 2 NI).
Info
Für die Funktion des Reglers ist ein Schmutz-
fänger nicht zwingend erforderlich.
Den Schmutzfänger vor dem Regler einbau-
en. Die Durchflussrichtung muss mit dem auf
dem Gehäuse aufgebrachten Pfeil überein-
stimmen. Der Siebkorb muss, beim Einbau in
eine waagerecht verlaufende Leitung, nach
unten hängen. Zum evtl. Ausbau des Siebes
muss genügend Platz vorhanden sein.
