3.3 Belegung der Buchse für die externe Spannungsversorgung
Bild 3-2
Tabelle 3- 3 Belegung der Buchse für die externe Spannungsversorgung
Pin
1
2
3
CM 1243-5
Betriebsanleitung, 06/2011, C79000-G8900-C246-02
3.3 Belegung der Buchse für die externe Spannungsversorgung

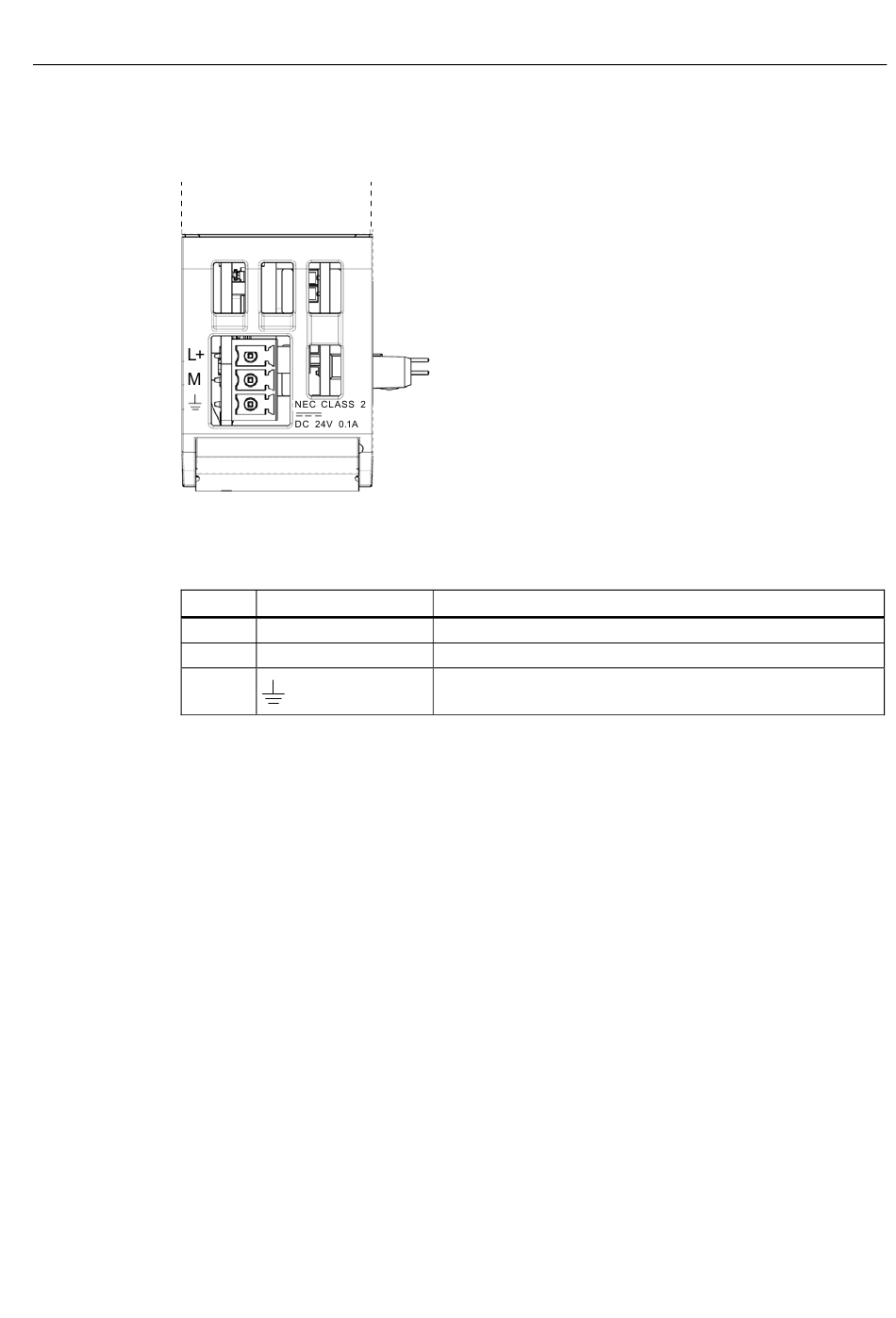

Buchse für die externe Spannungsversorgung DC 24 V (Draufsicht)
Beschriftung
L+
M
Montieren, anschließen, in Betrieb nehmen
Funktion
DC + 24 V
Bezugsmasse zu DC + 24 V
Erdungsanschluss
