2.7 Anschluss an die Netzspannung
1
2
3

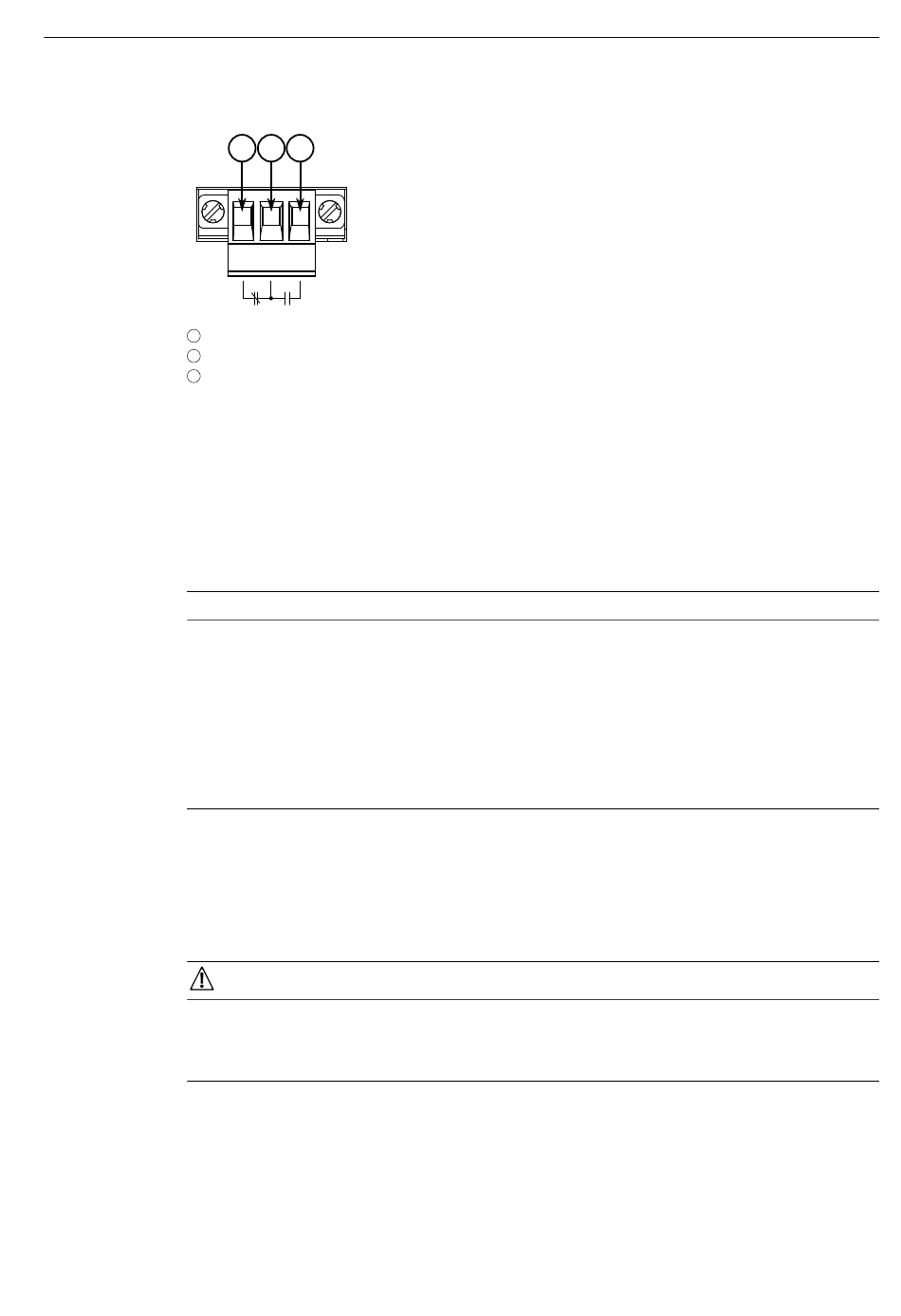

Abbildung 2.9
2.7
Anschluss an die Netzspannung
Der RUGGEDCOM RX1400 unterstützt ein einzelnes integriertes AC/DC-Netzteil oder
eine DC-Niederspannungsversorgung.
NOTICE
Beachten Sie vor der Installation des Geräts folgende Punkte:
•
•
•
2.7.1
Anschließen der AC/DC-Hochspannungsversorgung
Gehen Sie wie folgt vor, um eine AC/DC-Hochspannungsversorgung an das Gerät
anzuschließen:
Stromschlaggefahr – Gefahr der Beschädigung des Geräts
Spannungsversorgungskabel für Wechselstrom KEINESFALLS mit Klemmen für
Gleichstrom verbinden. Dies kann zu Schäden an der Spannungsversorgung führen.
24
1
2
3
Öffnerkontakt
Massekontakt
Schließerkontakt (NO)
Verdrahten des fehlersicheren Alarmrelais
Ein entsprechend ausgelegter Leistungsschalter für Wechsel- bzw. Gleichstrom
muss installiert werden.
Schließen Sie die Reihenklemmen mit Kupferdraht an, der Leiterquerschnitt
muss mindestens 16 AWG betragen.
Die Geräte müssen nach den örtlich geltenden Normen und Vorschriften für Ver-
drahtungen installiert werden.
VORSICHT
RUGGEDCOM RX1400
Montagehandbuch, 09/2019, C79000-G8900-1103-13
