SICK OLM100-1005S01 Betriebsanleitung Seite 20

5
MONTAGE
20 B E T R I E B S A N L E I T U N G | OLM100-1005S01
(3.94 ± 0.78)

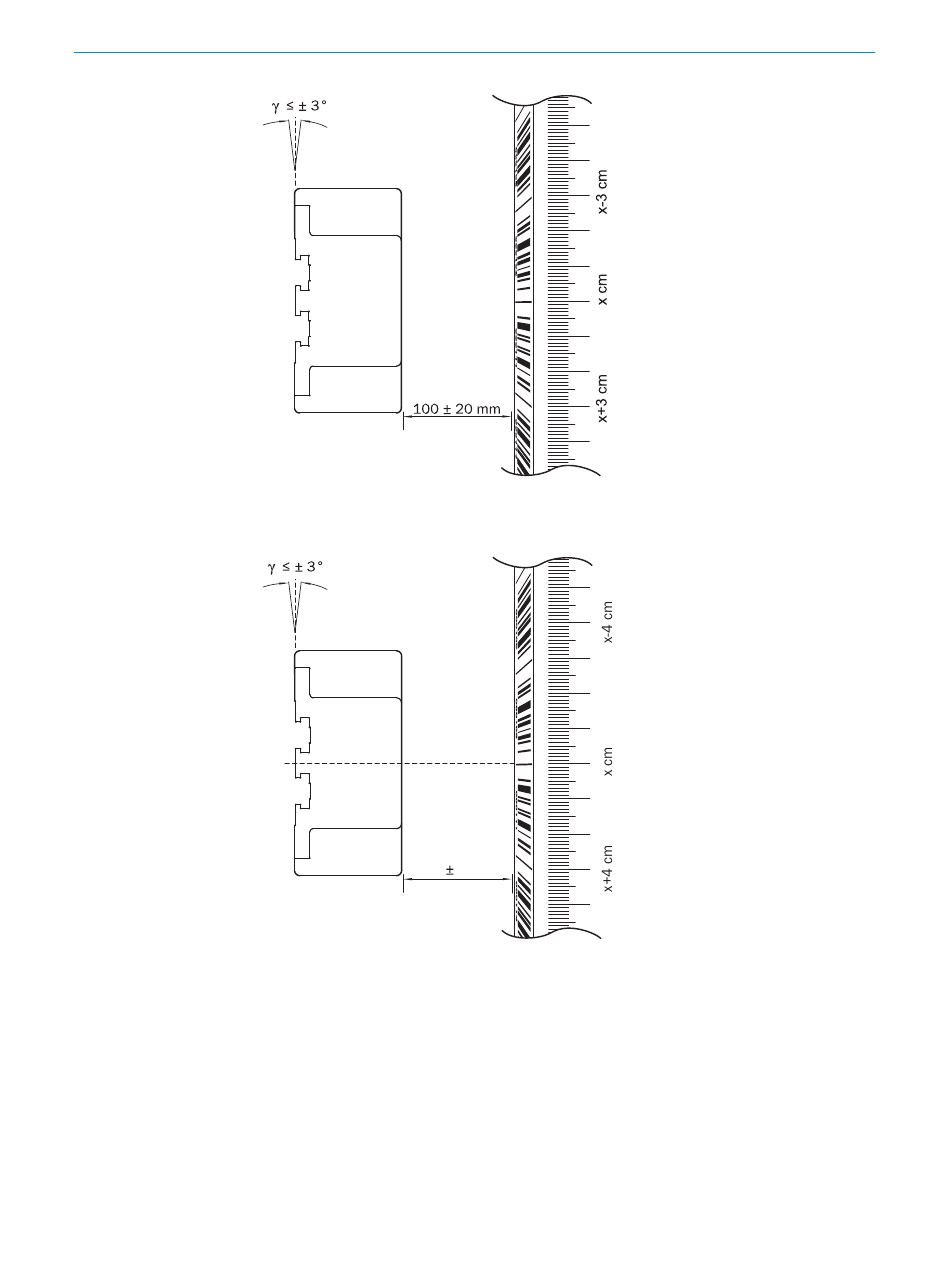

Abbildung 10: Montageabstände OLM100-xx0x
130
(5.12 ± 0.79)
Abbildung 11: Montageabstände OLM100-xx5x
Zwischen Gehäuseunterkante und Unterkante des Barcode-Bands ist ein vertikaler Ab‐
stand einzuhalten, der abhängig vom verwendeten Barcode-Band ist
tikaler Abstand abhängig vom Barcode-Band", Seite
20 mm
21.
siehe "Tab. 1: Ver‐
8017593/YCT8/2014-07 | SICK
Irrtümer und Änderungen vorbehalten
