BEDIENUNG

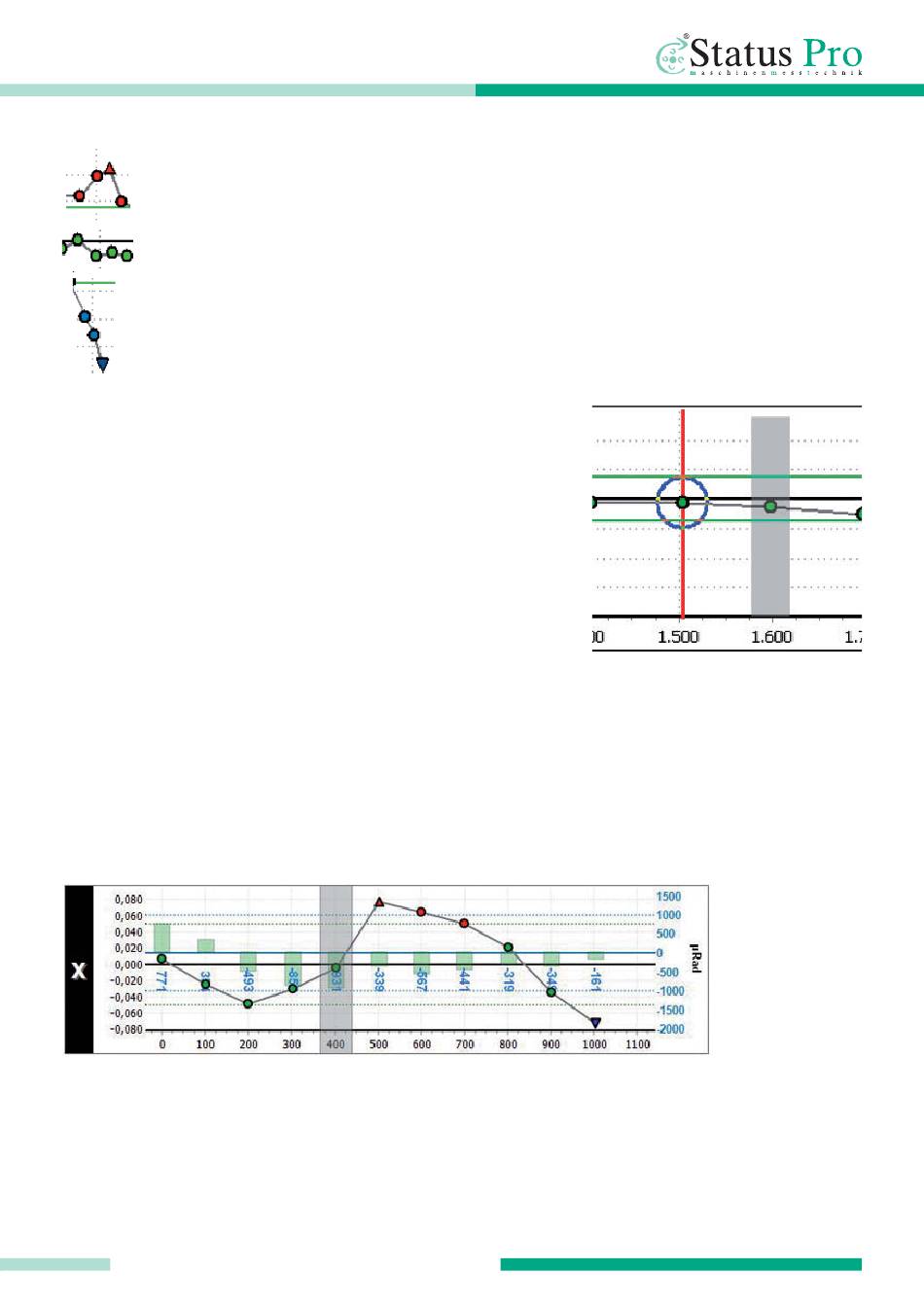

Punkte oberhalb der Toleranz werden rot dargestellt.
Punkte innerhalb der Toleranz werden grün dargestellt.
Punkte unterhalb der Toleranz werden blau dargestellt.
Maximum und Minimum werden als Dreieck symbolisiert.
•
Ein ausgewählter Punkt wird mit einem grauen Balken
hinterlegt. (Beispiel: Punkt bei 1.600 mm)
•
Die aktuelle Position wird durch eine rote Linie darge-
stellt (Beispiel: Punkt bei 1.500 mm)
•
Ist die aktuelle Position an einem bereits vorhandenem
Punkt, so wird dieser überschrieben. Der „Fang" diese
Punktes wird durch einen blauen Kreis dargestellt. Die
Fangtoleranz kann in der Toolbox eingestellt werden.
(Voreinstellung: 10 mm)
2D-Grafikdarstellung für µLevel (Twist)
•
Wenn zusätzlich zu dem Laserreceiver noch ein µLevel verwendet wird, werden die
Messwerte der seitlichen Verkippung in die graphische Anzeige der seitlichen
Messwerte (X) eingetragen.
•
Die µLevel Messwerte werden als Balken von der 0-Achse dargestellt.
•
Eine Skala wird am rechten Rand der Grafik eingefügt:
Maximierung X / Y Grafik
