- Seite 1 Laserempfänger Bedienungsanleitung BA 1083 D 07/17 Another fine solution by...
-
Seite 2: Inhaltsverzeichnis
3.1 Bedienelemente des R540 ........ -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise 1.1 Laserschutzklasse Das von einem Status Pro Laser emittierte Laserlicht hat eine Ausgangsleistung von < 1,0 mW. Die damit gewährleistete Laserschutzklasse 2 ist für den bestimmungsgemäßen Gebrauch der Messgeräte als sicher klassifiziert. Es sind nur geringe Sicherheitsmaß nah - men zu berücksichtigen:... -
Seite 4: Normen
SICHERHEITSHINWEISE 1.2 Normen Alle Status Pro Laser und Receiver sind nach folgenden CE Normen entwickelt und produ- ziert: • EN 55 011 • EN 55 022 • EN 61 000-4-2 • EN 61 000-4-3 • EN 60 335 1.3 Hinweis zu Batterien / Akkumulatoren Beachten Sie die Hinweise in der Bedienungsanleitung für die Dauer eines Ladezyklus und... -
Seite 5: Pflege
Formular auf unserer Homepage unter Service + Support: www.statuspro.de/maschinengeometrie/service_support/kalibrierung_reparatur/ Hinweis Um im Kundendienstfall die Identifizierung Ihres Gerätes zu er- leichtern, immer die Seriennummer vom Typenschild angeben. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch unsachgemäße Wartungs- und Reparaturarbeiten Dritter entstan- den sind. Status – R540 Bedienungsanleitung... -
Seite 6: Kalibrierung
Formular auf unserer Homepage unter Service + Support: www.statuspro.de/maschinengeometrie/service_support/kalibrierung_reparatur/ 1.7 Haftungsausschluss Die Status Pro GmbH haftet nicht für Schäden, die durch unsachgemäße Benutzung ent- standen sind. Zur sachgerechten Verwendung gehört auch die Kenntnis des vorliegenden Handbuches. Beachten Sie deshalb die Anweisungen in diesem Handbuch und in den technischen Unterlagen der Messgeräte genau. -
Seite 7: Inbetriebn Hme

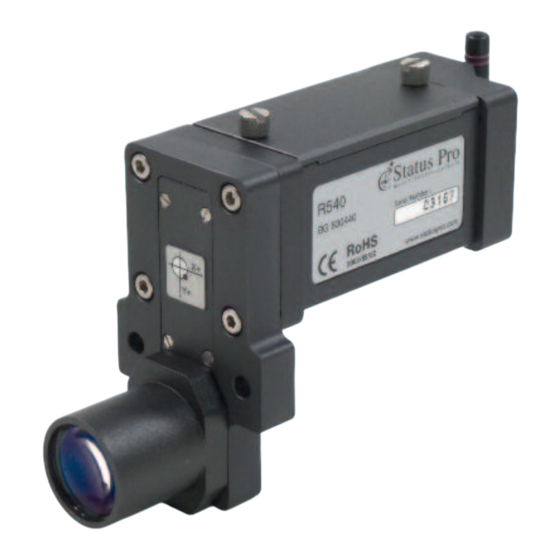

INBETRIEBNAHME 2. Inbetriebnahme Das Paket SP R540-P besteht aus dem Laserempfänger R540 (I – BG 830440), einem Li-Ion- Akku (II – BT 800071) und dem Ladegerät (III – BT 800072). I: Laserempfänger R540 II: Li-Ion- kku III: Ladegerät Status – R540 Bedienungsanleitung... -
Seite 8: Stromversorgung
INBETRIEBNAHME 2.1 Stromversorgung Der R540 wird über einen wechselbaren Li-Ion Akku betrieben. Dieser liefert im voll gela- denen Zustand Strom für etwa 8 Stunden. An der Oberseite des R540 befinden sich zwei Rändelschrauben, die das Akkufach ver- schließen. Diese können herausgedreht (verbleiben am Akkufachdeckel) und der Deckel kann entfernt werden. -
Seite 9: Montage
INBETRIEBNAHME 2.2 Montage An der Vorderseite des R540 befinden sich zwei Bohrungen (A) mit 6 mm Durchmesser, die zur Befestigung an Adaptern dienen. Der Universaladapter BG 830780 kann verwendet werden, um den R540 direkt auf einem Magneten zu befestigen. Dazu wird zunächst der Univer sal adapter auf den Magne ten geschraubt... - Seite 10 Weiterhin ist der T250 Laser mit seinem Laserstrahl auf der gleichen Höhe, wenn er mit dem Magnetadapter BG 830790 verwendet wird. Um eine Höhenverstellung zu ermöglichen, kann der R540 – auf dem Universaladapter montiert – auf dem Magnethalter BG 830315 (B) mit Befestigungsstangen (C) von 60 bis 150 mm Länge und 10 mm Durchmesser...
-
Seite 11: Bedienung
Rückseite Über die Bluetooth-Antenne (4) wird der Kontakt zur Displayeinheit hergestellt, um kabellos zu messen. Der Powerbutton (5) schaltet den R540 ein und durch gedrückt halten für 2 Sekunden wieder aus. Über den Bluetooth-Verbindungsstatus gibt die Bluetooth- LED (6) Aufschluss: •... -
Seite 12: Messung Mit Dem R540
BEDIENUNG 3.2 Messung mit dem R540 Eine Messung mit dem R540 Laserempfänger ist in wenigen Schritten erledigt: Akku des R540 aufladen und einsetzen R540 auf passendem Adapter montieren Laserstrahl auf R540 einrichten Zielabdeckung entfernen R540 einschalten Verbindung mit der Software auf der Displayeinheit per Bluetooth herstellen Ggf. -
Seite 13: Technische D Ten
650 nm / moduliert Gewicht mit kku: 502 g Empfindlichkeit: Interface: Bluetooth Klasse 2 bmessungen 55 x 95 x 166 mm (Reichweite bis 50 m) (B x H x T): Stromversorgung: 7,4 V Li-Ion Akku, wechselbar Status – R540 Bedienungsanleitung... - Seite 14 TECHNISCHE DATEN Status – R540 Bedienungsanleitung...
-
Seite 15: Zubehör
Universal dapter (BG 830780) Die Adapterplatte BG 830780 ermöglicht die Montage eines T250 Lasers oder R280 / R310 / R540 Receivers auf einem Magneten BG 830315 mit Quertraverse und Halte - stangen oder auf anderen Oberflächen. Die Universaladapterplatte hält diverse Bohrungen bereit und ermöglicht es, den... - Seite 16 Schaltmagnet mit Adapter zur Montage von Messstangen von 60 bis 150 mm Länge und 10 mm Durchmesser (BT 948155, BT 948156, BT 948157). Der R540 wird mit der Monta - ge brille einfach über die Messstangen geschoben und auf gewünschter Höhe mit den beiden Rändelschrauben fixiert.
- Seite 17 Displayeinheit DU 320 (IT 200410) Robuster Touchscreen PC mit Gummi pro - tek toren und Displayabdeckung, internem und externem Akku. Der PC ist für den Bau stelleneinsatz geeignet. Datenanbin - dung zur Status Pro Sensorik über USB und Bluetooth. Status – R540 Bedienungsanleitung...
-
Seite 18: Produkte Und Service
Software, bei Halte rungen oder in der Sen - so rik – vornehmen, um so das System optimal an die Messaufgabe anzupassen. Status Pro bietet mit seinen Partner-Firmen weltweit Service für usrichtungen und industrielle Vermessungen an. Besuchen Sie auch unsere Internetseiten unter www.statuspro.de. - Seite 19 NOTIZEN 7. Notizen Status – R540 Bedienungsanleitung...
- Seite 20 Copyright 2013 Status Pro Maschinenmesstechnik GmbH. Diese Bedienungsanleitung oder Teile daraus dürfen nicht kopiert oder auf andere Art und Weise reproduziert werden ohne vorherige Zustimmung der Status Pro GmbH. Die Technische Richtigkeit und Vollständigkeit bleibt vorbehalten und kann ohne Bekanntgabe geändert werden. Hinweise auf Fehler in...
